Cechy
Zastosowane do zasilania całkowicie wyłączonego z sieci / zasilania zapasowego / samozużycia
Zakres napięcia wejściowego PV: 80Vdc-500Vdc
Prąd wejściowy PV do 32A
Wspiera tryb baterii i tryb bez baterii
Ochrona odwrotnej biegunowości baterii i PV
Dwukrotny wyjście czystej fali sinusów
Wykorzystuje jednofazowe lub trójfazowe działania równoległe (do 16 jednostek)
Tryb uśpienia uruchomiony przez niską moc wyjściową lub niskie napięcie akumulatora
Niezależny interfejs komunikacyjny BMS
Izołowany interfejs RS485: łączy się z Bluetooth, WiFi, 4G itp.

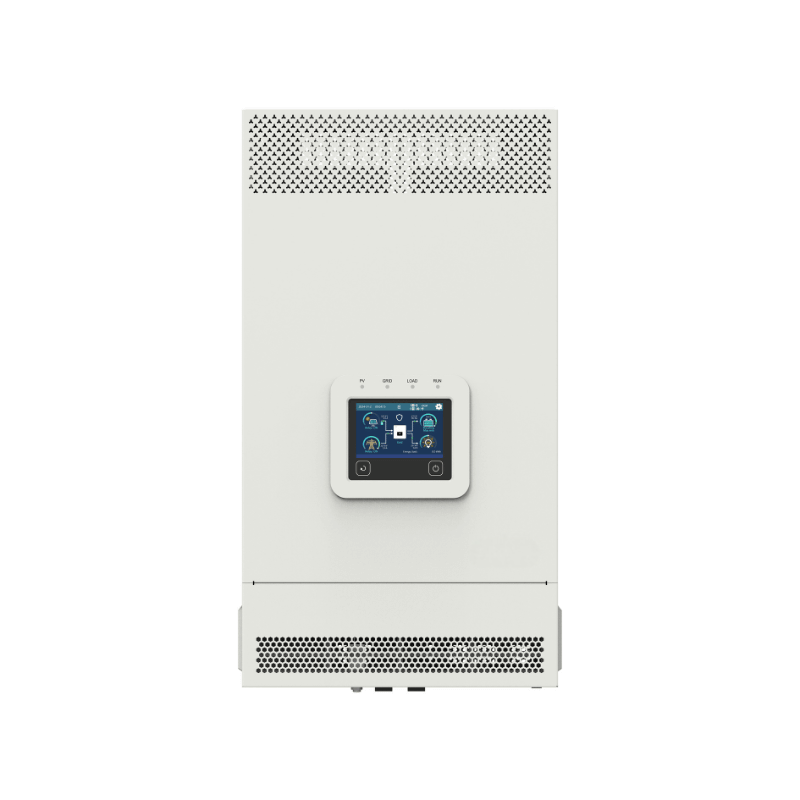

Opcjonalny ekran LCD kolorowy o wysokiej rozdzielczości 320 x 480 lub ekran monochromatyczny
Funkcja rejestracji danych historycznych, pojemność przechowywania 25000 rekordów
Kompleksowa ochrona elektroniczna zapewnia bezpieczniejszą i stabilniejszą pracę
Projektowanie obudowy IP20 z zestawem antypusty
Specyfikacja
|

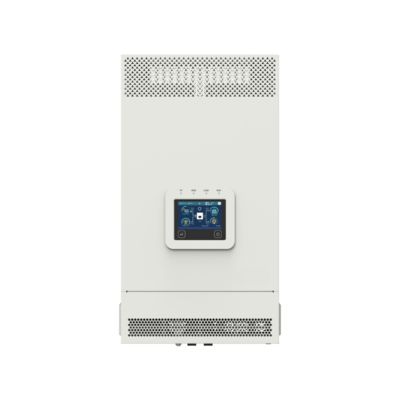

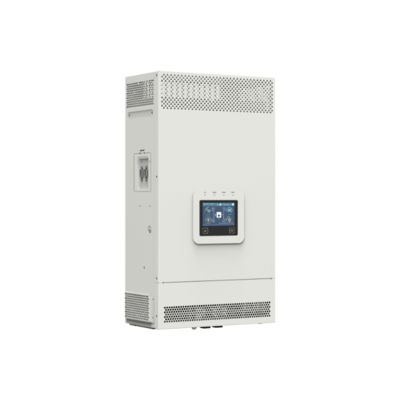

Model
|
KR5542-1050P20/C
|
|
Wpływ z urządzeń użyteczności publicznej
|
|
Napięcie wejściowe
|
176VAC do 264VAC (domyślne), 90VAC do 285VAC (konfigurowalne)
|
|
Częstotliwość wejścia urządzenia użytkowego
|
45 Hz do 65 Hz
|
|
Maksymalny prąd ładowania
|
100A
|
|
Czas reakcji przełącznika
|
Czas reakcji przełącznika Inwerter do urządzenia użytkowego: 10 ms
Czas reakcji przełącznika na inwerter (gdy moc obciążenia przekracza 100 W): 20 ms
|
|
Wydajność inwertera
|
|
Moc znamionowa inwertera (@30°C)
|
5500W
|
|
Moc wyjściowa przepływu przejściowego w ciągu 3 sekund
|
8500W
|
|
Napięcie wyjściowe inwertera
|
220/230VAC ± 3%
|
|
Częstotliwość inwertera
|
50/60Hz±0,2%
|
|
Forma fali napięcia wyjściowego
|
Czyste fale sinusów
|
|
Współczynnik mocy obciążenia
|
0.2?? 1 ((VA ≤ Moc wyjściowa nominalna)
|
|
THDu (Całkowite zniekształcenie napięcia harmonijnego)
|
≤ 3% (48V obciążenia oporowego)
|
|
Maksymalna wydajność obciążenia
|
0.92
|
|
Maksymalna wydajność inwertera
|
0.94
|
|
Maksymalne obciążenie główne
|
5500W
|
|
Maksymalne drugie obciążenie
|
5500W
|
|
Główne napięcie wyjściowe
|
Równe UVW (napęd ostrzegawczy pod napięciem)
|
|
Drugi napięcie odcięcia wyjściowego
|
Równe LVD (Niskonapięciowe napięcie odłączające)
|
|
Podwójne napięcie odzysku wyjściowego
|
Równe LVR (Niski napięcie przyłączenia)
|
|
Urządzenie sterujące
|
|
Maksymalne napięcie PV w otwartym obwodzie
|
500 V (w minimalnej temperaturze otoczenia roboczego);
440V (w temperaturze 25°C)
|
|
Zakres napięcia MPPT
|
85V do 450V
|
|
Liczba MPPT
|
2
|
|
Maksymalny prąd wejściowy PV
|
Dwie drogi, 2x16A
|
|
Maksymalny prąd skrótów PV
|
Dwie drogi, 2x18A
|
|
Maksymalna moc wejściowa PV
|
2 × 3300W
|
|
Maksymalny prąd ładowania PV
|
100A
|
|
MPPT Maksymalna sprawność
|
≥ 99,5%
|
|
Akumulator
|
|
Narysowane napięcie akumulatora
|
48VDC
|
|
Zakres napięcia roboczego baterii
|
400,8VDC do 64,0VDC
|
|
Maksymalny prąd ładowania akumulatora
|
100A
|
|
Pozostałe
|
|
Straty bez obciążenia
|
≤ 1.1A
|
|
Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @48V
|
|
Prąd w stanie gotowości
|
≤ 0,8A
|
|
Warunek badania: urządzenia energetyczne, fotowoltaiczne i obciążenie są odłączone, wyjście prądu przemiennego jest wyłączone, wentylator zatrzymuje się, wejście @48V
|
|
Komunikacja z BMS
|
RS485
|
|
Komunikacja z Portem
|
RS485
|
|
Funkcja równoległa
|
Tak, 12 sztuk w standardzie, 16 sztuk najwyżej.
|
|
Zakres temperatury roboczej
|
-20°C do +50°C (jeśli temperatura otoczenia przekracza 30°C, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)
|
|
Zakres temperatury przechowywania
|
-25°C do +60°C
|
|
Obudowa
|
IP20 (z zestawem antypyłowym)
|
|
Względna wilgotność
|
< 95% (N.C.)
|
|
Wysokość
|
< 4000M (jeśli wysokość przekracza 2000 metrów, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)
|
|
Certyfikacje i normy
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Parametry mechaniczne
|
|
Wymiar (Długość x Szerokość x Wysokość)
|
590 mm × 300 mm × 163 mm
|
|
Rozmiar montażu (Długość x Szerokość)
|
568 mm × 245 mm
|
|
Rozmiar otworu mocowania
|
Φ9mm/Φ10mm
|
|
Waga netto
|
15.5kg
|
