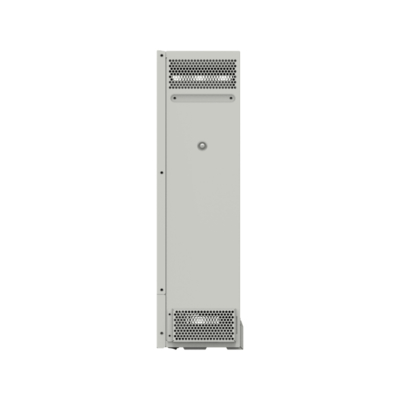

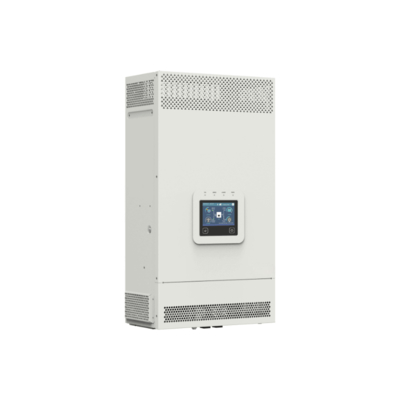

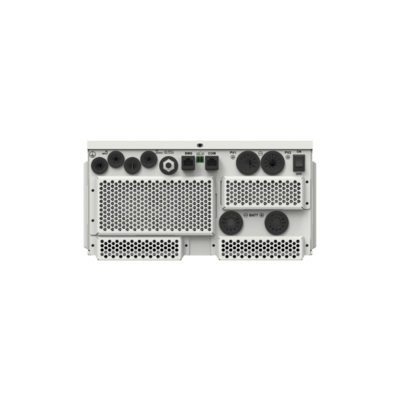

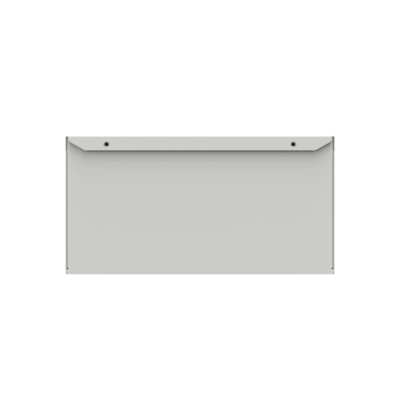

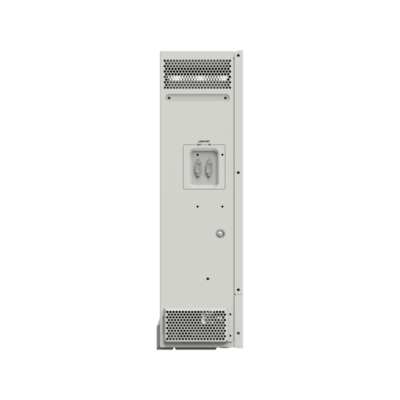

Inwerter złączony z siecią 5.5kw Inwerter słoneczny ładowarka 48VDC Do OEM System Hybrydowy Dom KP5542-AH1050P20ND/C

Model

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

Wpływ z urządzeń użyteczności publicznej

Napięcie wejściowe

176VAC do 264VAC (domyślne)
90VAC do 285VAC (konfigurowalny)

Częstotliwość wejścia urządzenia użytkowego

45 Hz do 65 Hz

Maksymalny prąd ładowania

60A

100A

Czas reakcji przełącznika

Czas reakcji przełącznika Inwerter do urządzenia użytkowego: 10 ms
Czas reakcji przełącznika na inwerter (gdy moc obciążenia przekracza 100 W): 20 ms

Wydajność inwertera

Moc znamionowa inwertera (@30°C)

3500 W

5500W

Moc wyjściowa przepływu przejściowego w ciągu 3 sekund

7000 W

8500W

Napięcie wyjściowe inwertera

220/230VAC ± 3%

Częstotliwość inwertera

50/60Hz±0,2%

Forma fali napięcia wyjściowego

Czyste fale sinusów

Współczynnik mocy obciążenia

0.2- Co się stało?1 ((VA ≤ Moc wyjściowa nominalna)

THDu (Całkowite zniekształcenie napięcia harmonijnego)

≤ 3% (48V obciążenia oporowego)

Maksymalna wydajność obciążenia

92%

Maksymalna wydajność inwertera

94%

Funkcja równoległa

Tak, 12 sztuk w standardzie, 16 sztuk najwyżej.

Nie

Tak, 12 sztuk w standardzie, 16 sztuk najwyżej.

Nie

Tak, 12 sztuk w standardzie, 16 sztuk najwyżej.

Nie

Urządzenie sterujące

Maksymalne napięcie PV w otwartym obwodzie

500 V (w minimalnej temperaturze otoczenia roboczego)
440V (w temperaturze 25°C)

Zakres napięcia MPPT

85 V do 400 V

Liczba MPPT

1

2

1

Maksymalny prąd wejściowy PV

Jednostronne, 16A

Dwie drogi, 2 x 16A

Jednostronne, 16A

Maksymalny prąd skrótów PV

Jednostronne, 18A.

Dwie drogi, 2 x 18A

Jednostronne, 18A.

Maksymalna moc wejściowa PV

4000 W

2 × 3000 W

5000 W

Maksymalny prąd ładowania PV

60A

100A

100A

MPPT Maksymalna sprawność

≥ 99,5%

Akumulator

Narysowane napięcie akumulatora

48VDC

Zakres napięcia roboczego baterii

43.2VDC do 64.0VDC

Maksymalny prąd ładowania akumulatora

60A

100A

100A

Pozostałe

Straty bez obciążenia

≤ 0,8A

≤ 1.1A

≤ 1.1A

Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @48V

Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @48V

Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @48V

Prąd w stanie gotowości

≤ 0,6A

≤ 0,8A

≤ 0,8A

Warunek badania: urządzenia energetyczne, fotowoltaiczne i obciążenie są odłączone, wyjście prądu przemiennego jest wyłączone, wentylator zatrzymuje się, wejście @48V

Warunek badania: urządzenia energetyczne, fotowoltaiczne i obciążenie są odłączone, wyjście prądu przemiennego jest wyłączone, wentylator zatrzymuje się, wejście @48V

Warunek badania: urządzenia energetyczne, fotowoltaiczne i obciążenie są odłączone, wyjście prądu przemiennego jest wyłączone, wentylator zatrzymuje się, wejście @48V

Komunikacja z BMS

RS485

Komunikacja z Portem

RS485

Zakres temperatury roboczej

-20°C do +50°C (jeśli temperatura otoczenia przekracza 30°C, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)

Zakres temperatury przechowywania

-25°C do +60°C

Obudowa

IP20 (z zestawem antypyłowym)

Względna wilgotność

< 95% (N.C.)

Wysokość

< 4000M (jeśli wysokość przekracza 2000 metrów, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)

Certyfikacje i normy

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Parametry mechaniczne

Wymiar (Długość x Szerokość x Wysokość)

534 mm × 300 mm × 163 mm

590 mm × 300 mm × 163 mm

590 mm × 300 mm × 163 mm

Rozmiar montażu (Długość x Szerokość)

512 mm × 245 mm

568 mm × 245 mm

568 mm × 245 mm

Rozmiar otworu mocowania

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Waga netto

120,7 kg

120,2 kg

15.5kg

140,7 kg

140,8 kg.

140,2 kg
