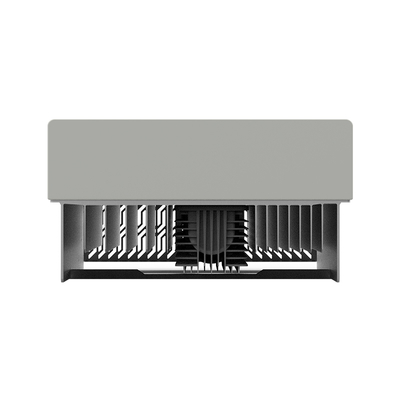

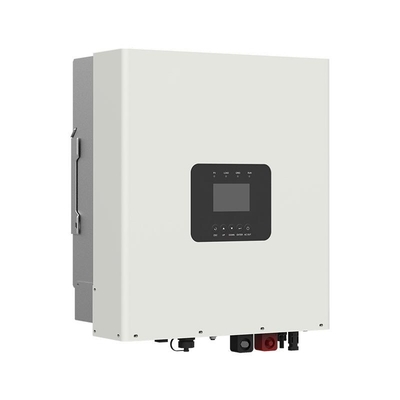

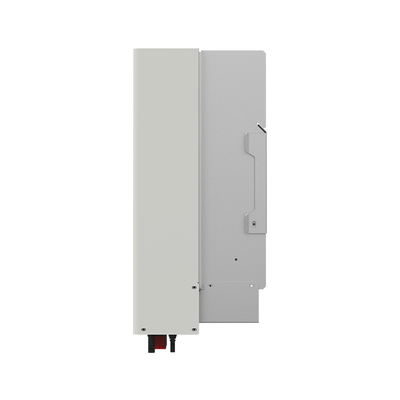

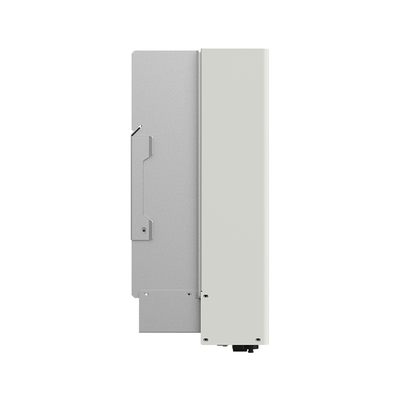

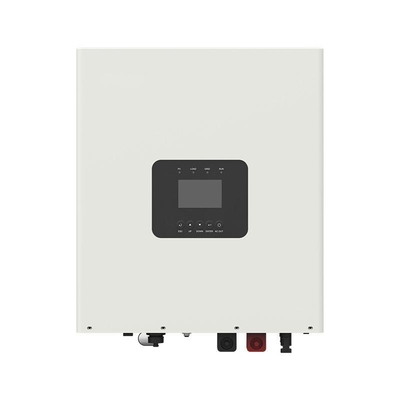

Hybrydowy Inwerter Słoneczny 3.5KW/5.5KW 48V/220V/230V Jednorazowa Faza Czystej Fale Sinusoidalnej Wbudowany MPPT

Model

HP3522-AH1250P30A

HP3542-AH0650P30A

HP5542-AH1050P30A

Wpływ z urządzeń użyteczności publicznej

Napięcie wejściowe

176VAC~264VAC (domyślny), 90VAC~280VAC (konfiguracyjny)

176VAC~264VAC (domyślny), 90VAC~280VAC (konfiguracyjny)

Częstotliwość wejścia urządzenia użytkowego

45 Hz ~ 65 Hz

45 Hz ~ 65 Hz

Maksymalny prąd ładowania

110A

60A

100A

Czas reakcji przełącznika

Czas reakcji przełącznika Inwerter do urządzenia użytkowego: 10 ms
Czas reakcji przełącznika na inwerter (gdy moc obciążenia przekracza 100 W): 20 ms

Czas reakcji przełącznika Inwerter do urządzenia użytkowego: 10 ms
Czas reakcji przełącznika na inwerter (gdy moc obciążenia przekracza 100 W): 20 ms

Wydajność inwertera

Moc znamionowa inwertera (@30°C)

3500 W

3500 W

5500W

Moc wyjściowa przepływu przejściowego w ciągu 3 sekund

7000 W

7000 W

8500W

Napięcie wyjściowe inwertera

220/230VAC ± 3%

220/230VAC ± 3%

Częstotliwość inwertera

50/60Hz±0,2%

50/60Hz±0,2%

Forma fali napięcia wyjściowego

Czysta fala sinus

Czyste fale sinusów

Współczynnik mocy obciążenia

0.2~1 ((VA ≤ Moc wyjściowa nominalna)

0.2~1 ((VA ≤ Moc wyjściowa nominalna)

THDu (Całkowite zniekształcenie napięcia harmonijnego)

≤ 3% (obciążenie rezystywne 24 V)

≤ 3% (48V obciążenia oporowego)

Maksymalna wydajność obciążenia

89%

92%

91%

Maksymalna wydajność inwertera

93%

94%

94%

Urządzenie sterujące

Maksymalne napięcie PV w otwartym obwodzie

500 V (w minimalnej temperaturze otoczenia roboczego)
440V (w temperaturze 25°C)

500 V (w minimalnej temperaturze otoczenia roboczego)
440V (w temperaturze 25°C)

Zakres napięcia MPPT

85 ~ 400 V

85 ~ 400 V

Liczba MPPT

1

1

2

Maksymalny prąd wejściowy PV

W jedną stronę, 20A/strona

W jedną stronę, 20A/strona

Dwie drogi, 2x15A

Maksymalna moc wejściowa PV

4000 W

4000 W

2 × 3000 W

Maksymalny prąd ładowania PV

120A

60A

100A

MPPT Maksymalna sprawność

≥ 99,0%

≥ 99,5%

Akumulator

Narysowane napięcie akumulatora

24VDC

48VDC

Zakres napięcia roboczego baterii

21.6VDC~32.0VDC

43.2VDC~64VDC

Maksymalny prąd ładowania akumulatora

120A

60A

100A

Pozostałe

Straty bez obciążenia

< 1.3A

< 0,6A

< 1,0 A

Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @24V

Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @48V

Prąd w stanie gotowości

Warunek badania < 0,3A: urządzenia energetyczne, fotowoltaiczne i obciążenie są odłączone, wyjście AC jest wyłączone, wentylator zatrzymuje się, wejście @24V

Warunek badania < 0,15A: urządzenia energetyczne, PV i obciążenie są odłączone, wyjście AC jest wyłączone, wentylator zatrzymuje się, wejście @48V

Zakres temperatury roboczej

-20°C~+55°C (Kiedy temperatura otoczenia przekracza 35°C, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)

-20°C~+55°C
(Kiedy temperatura otoczenia przekracza 35°C, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)

Zakres temperatury przechowywania

-25°C~+60°C

-25°C~+60°C

Obudowa

IP30

IP30

Względna wilgotność

< 95% (N.C.)

< 95% (N.C.)

Wysokość

< 4000M (jeśli wysokość przekracza 2000 metrów, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)

< 4000M (jeśli wysokość przekracza 2000 metrów, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)

Parametry mechaniczne

Wymiar (Długość x Szerokość x Wysokość)

541 mm × 414 mm × 228 mm

513 mm × 414 mm × 224 mm

541 mm × 414 mm × 228 mm

Wielkość montażu (długość x szerokość)

340 mm x 130 mm

340 mm x 130 mm

340 mm x 130 mm

Wielkość otworu montażowego

Φ10 mm

Φ10 mm

Φ10 mm

Waga netto

230,2 kg

200,4 kg

240,4 kg
