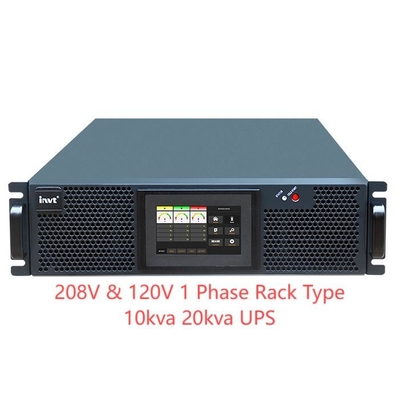

| Modelowy |
HR33010CL |
HR33020CL |
| Wskaźnik mocy |
10 kVA |
20 kVA |
| Podwójne wejście |
Standardowy |
| Główny wkład |
|
|
| System sieci |
3 Fazy + Neutralne + Ziemia |
| Narysowane napięcie wejściowe |
200/208/220VAC (Line-Line) |
| Częstotliwość nominalna |
50/60Hz |
| Zakres napięcia wejściowego |
166~261Vac (Line-Line), pełne obciążenie
125V~166Vac (Line-Line), obciążenie zmniejsza się liniowo zgodnie z napięciem min fazy |
| Zakres częstotliwości wejścia |
40 Hz ̇ 70 Hz |
| Współczynnik mocy wejścia |
> 0.99 |
| Prąd wejściowy THDi |
< 4% (pełne obciążenie liniowe) |
< 3% (pełne obciążenie liniowe) |
| |
|
| Wprowadzenie obejścia |
|
|
| Narysowane napięcie obejściowe |
200/208/220VAC (Line-Line) |
| Częstotliwość nominalna |
50/60Hz |
| Zakres napięcia obejścia |
Wybór, domyślnie -20%+15%
Ograniczenie wzrostu: +10%, +15%, +20%, +25%
Ograniczone do spadku: -10%, -15%, -20%, -30%, -40% |
| Zakres częstotliwości obejścia |
Wybór, ±1Hz, ±3Hz, ±5Hz |
| Przesunięcie przeciążenia |
125% Długoterminowa działalność
130% przez 10 minut.
150% przez 1 minutę
400% dla 1s
> 400%, mniej niż 200 ms |
| |
|
| Produkcja |
|
| Narysowane napięcie inwertera |
200/208/220VAC (Line-Line) |
| Częstotliwość nominalna |
50/60Hz |
| Współczynnik mocy wyjściowej |
0.9 |
| Dokładność napięcia |
± 1% dla obciążenia równowagi; ± 1,5% dla obciążenia nierównowagi |
| Przejściowa reakcja |
< 5% dla obciążenia stopniowego (20% - 80% - 20%) |
| Odzyskanie przejściowe |
< 30 ms dla obciążenia stopniowego (0% - 100% -0%) |
| Napięcie wyjściowe THDu |
< 1%, obciążenie liniowe;
< 5,5%, obciążenie nieliniowe |
< 1,5%, obciążenie liniowe;
< 6%, obciążenie nieliniowe |
| Wskaźnik szczytu |
3:1 |
| Nadmierne obciążenie inwertera |
110% przez 60 minut;
125% przez 10 minut;
150% przez 1 minutę;
> 150% dla 200 ms |
| Regulacja częstotliwości |
50/60Hz±0,1% |
| Zsynchronizowany zasięg |
Ustawialne, ±0,5 Hz ±5 Hz, domyślne ±3 Hz |
| Zsynchronizowana prędkość przeciągania |
Ustawialne, 0,5 Hz/S ∼ 3 Hz/S, domyślne 0,5 Hz/S |
| |
|
| Akumulator i ładowarka |
|
|
| napięcie prędkości |
± 120VDC |
| Numer akumulatora |
20 sztuk |
| Dokładność napięcia ładowarki |
± 1% |
| Moc ładowarki |
Do 20% *Wynik mocy czynnej |
| Zimne uruchomienie baterii |
Standardowy |
| |
|
| Efektywność |
|
| Tryb normalny |
> 93% |
> 93,5% |
| Tryb ECO |
98% |
| Tryb na baterię |
> 92,5% |
> 93% |
| |
|
| System |
|
| Wyświetlacz |
LCD+LED + ekran dotykowy |
| Interfejs |
Standard:RS232, RS485, programowalny kontakt suchy |
| Opcja |
SNMP, zestaw równoległy i USB |
SNMP, zestaw równoległy i USB, LBS |
| |
|
| Środowiskowe |
|
| Klasa IP |
IP 20 |
| Temperatura działania |
0 °C 40 °C |
| Temperatura przechowywania |
-40 ∼ 70 °C |
| Względna wilgotność |
0 95% Nie skondensowanie |
| Hałas (1 metr) |
65 dB @ 100% obciążenia, 62 dB @ 45% obciążenia |
| Wysokość |
< 1000 m. W promieniu od 1000 m do 2000 m, współczynnik mocy 1% na każde 100 m wznoszenia |
| |
|
| Dane fizyczne |
|
| Rozmiar modułu ((W*D*H,mm) |
485*750*130 |
| Moduł Waga (kg) |
25 kg |
30 kg |
