Eltek Micropack Base Batt 2+ LVBD 24/48V Kompaktowy kontroler 242100.915

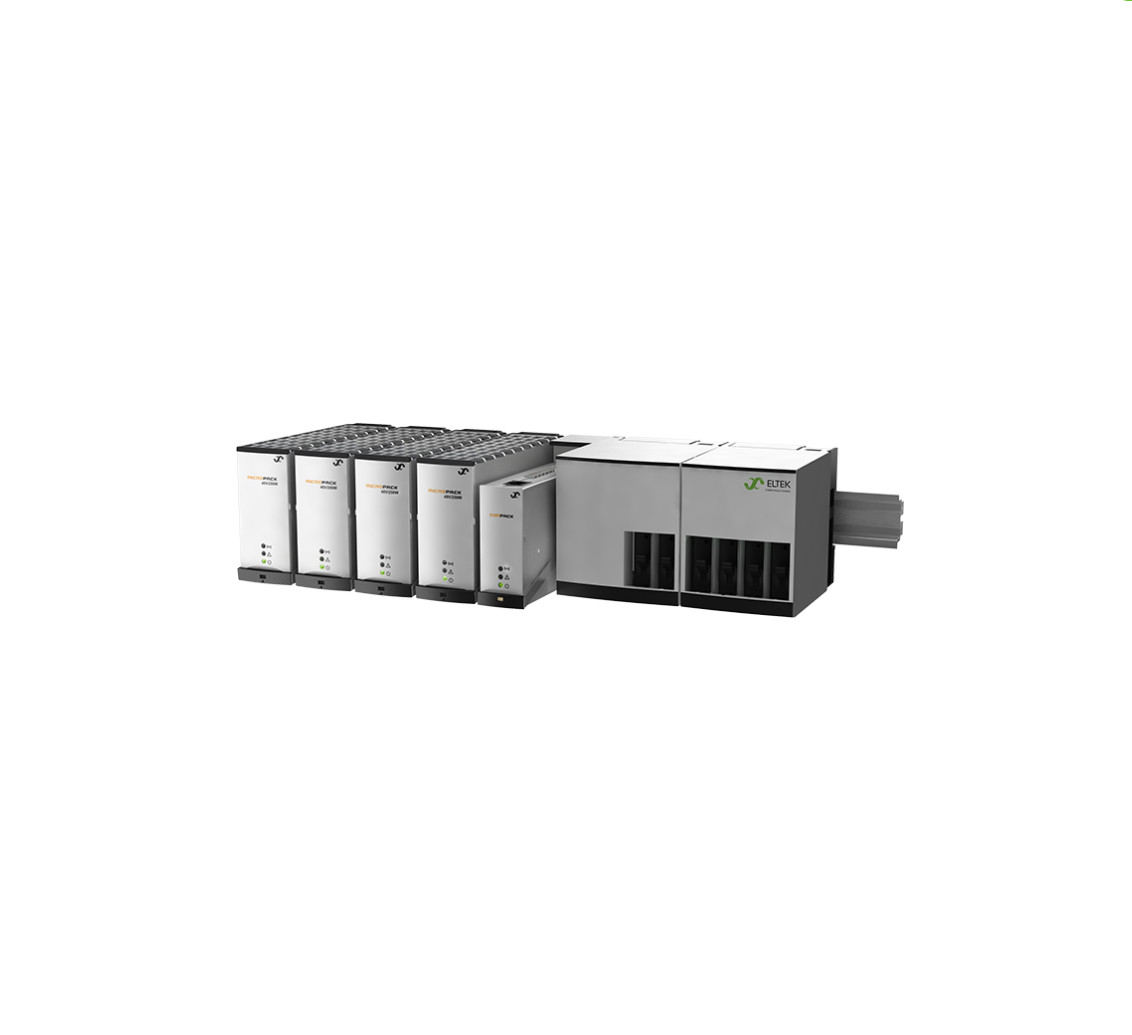

System Micropack

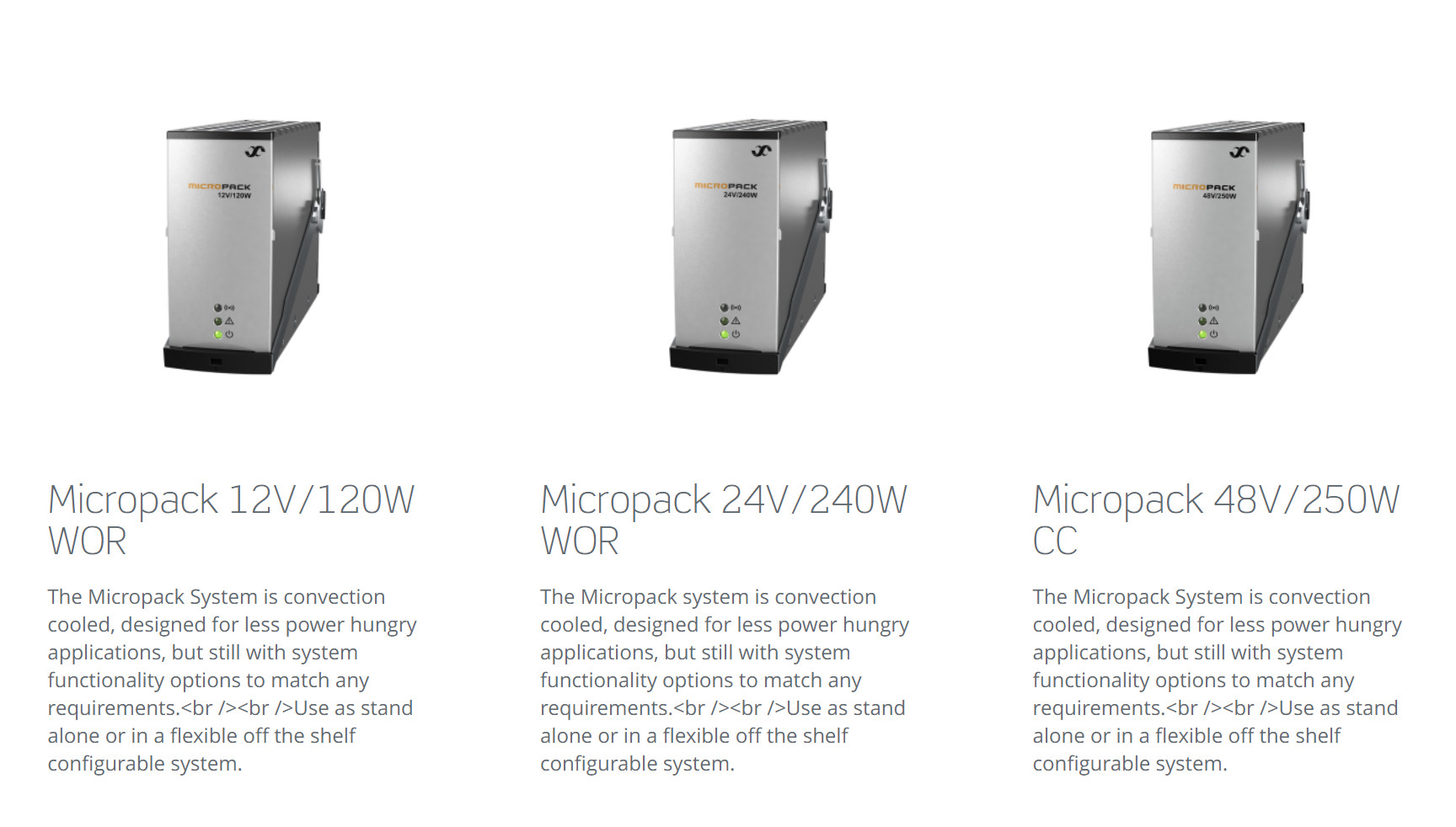

System Micropack jest chłodzony konwekcyjnie, zaprojektowany do mniej energochłonnych zastosowań, ale wciąż z opcjami funkcjonalności systemu, aby dopasować się do wszelkich wymagań. Używaj jako samodzielny lub w elastycznym, konfigurowalnym systemie dostępnym od ręki.

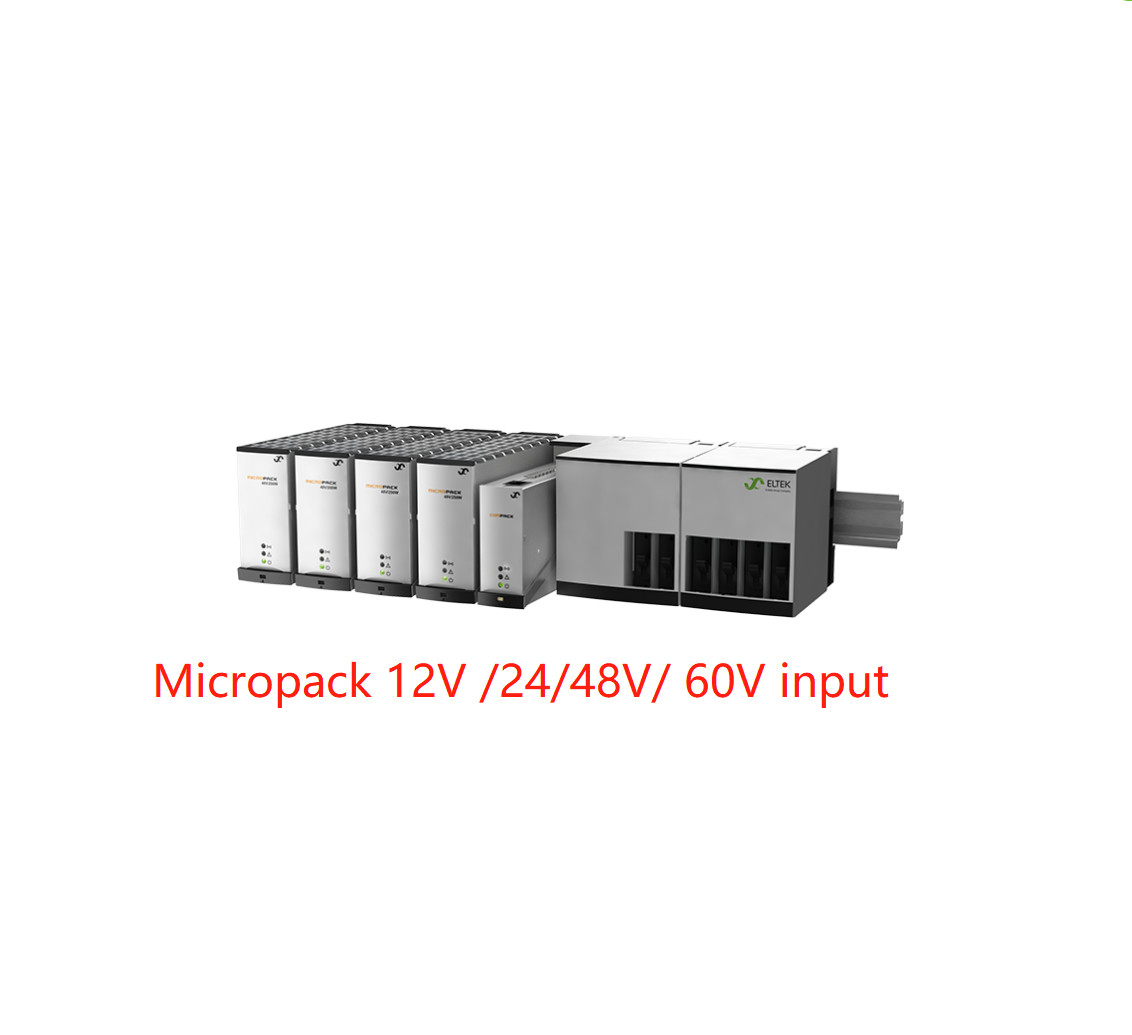

System zasilania Micropack rozszerza Twoją sieć o krok dalej. Z zakresami obciążenia typowo między 120W a 1000W, oraz w opcjach 12, 24 i 48V, system jest idealny do wielu różnych zastosowań.
Kluczowe cechy
- Kompaktowy i płytki (149 mm głębokości)
- Montaż na szynie DIN
- Konfigurowalny na miejscu
- Dostawa od ręki
- Opcja samodzielna (z przekaźnikiem alarmowym)
- Wtykowe wyłączniki lub wyjście zbiorcze
- Akceptuje wejście 85 – 300V AC/DC
- Wersje wyjściowe 12, 24-30, 48 Vdc
- Ethernet do zdalnego i lokalnego monitorowania i kontroli przez przeglądarkę WEB
- Protokół SNMP z TRAP, SET i GET przez Ethernet. E-mail z alarmami TRAP
- 3 cyfrowe programowalne wyjścia przekaźnikowe 3 programowalne wejścia wielofunkcyjne
Parametry:
|
| Model |
Dystrybucja baterii |
Zasilanie zbiorcze |
Zasilanie zbiorcze LVD |
Dystrybucja obciążenia |
| Numer części |
241120.915 |
241120.911 |
241120.912 / .914 |
241120.920 |
| DANE WYJŚCIOWE |
|
Obsługa napięcia systemu
Niezabezpieczone połączenia wyjścia zbiorczego
Zabezpieczone połączenia wyjścia obciążenia (wtykowy jednobiegunowy MCB w negatywie)
Połączenie z dystrybucją obciążenia (241120.920)
Niezabezpieczone połączenia wyjścia baterii (bocznik i LVBD w pozytywie)
Zabezpieczone połączenia wyjścia baterii (jednobiegunowy MCB, bocznik i LVBD w negatywie)
Ochrona wyjścia w prostownikach/konwerterach
|
-24 – -48 VDC ±12 – ±48 VDC +12 / +24 – +48 VDC -12 – -48 VDC
- 1 (Maks. 10 mm2) 1 (Maks. 10 mm2) -
- - - 4 x 2 - 15 A
(Maks. 4 mm2)
• • • •
- - 1 2 -
(Maks. 10 mm )
2 x maks. 30 A
(Maks. 10 mm2) - - -
Blokowanie OR-ing FET lub bezpiecznik, Zabezpieczenie przed zwarciem i ochrona przed wysoką temperaturą
|
| INNE SPECYFIKACJE |
|
CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD
2 x awaria bezpiecznika
1 x bocznik prądowy 26 mm [1.0”]
110g [0.24 lbs]
|
CAN (1 x RJ45) 1 x LVD
2x awaria bezpiecznika 1 x uszkodzenie uziemienia
66 mm [2.6”]
250 g [0.6 lbs]
|
-
73 mm [2.9”]
165 g [0.3 lbs]
|
| Zaciski połączeniowe systemu sterowania |
|
|
Rozszerzanie szerokości
|
66 mm [2.6”]
|
| Waga |
270 g [0.6 lbs] |
|
|
| Model |
Samodzielny 2-pozycyjny 4-pozycyjny DC/DC 1-pozycyjny |
| Numer części |
241120.900 241120.901 241120.902 241120.905 |
| DANE WEJŚCIOWE |
| Maksymalne napięcie |
300 VAC/DC 72 VDC |
| Maksymalny prąd |
2 A 7 A 7 A 15 A |
| Połączenie, zaciski śrubowe maks. 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Ochrona |
Indywidualny bezpiecznik w modułach zasilania Micropack |
| Kodowanie (zapobiega mieszaniu napięć wyjściowych) |
Tak, i tylko prostowniki pasują do Y, tylko DC/DC pasują |
| DANE WYJŚCIOWE |
| Napięcie |
12VDC, 24 VDC, 30 VDC & 48 VDC |
| Maksymalny prąd |
10 A 20 A 40 A 12 A |
| Połączenie, zaciski śrubowe maks. 2,5 mm2 |
2 x VOUT+ / VOUT– - - 2 x VOUT+ / VOUT– |
| Połączenie z bazami 241120.91x |
- • • - |
| Ochrona wyjścia w prostownikach |
Blokowanie OR-ing FET lub bezpiecznik, Zabezpieczenie przed zwarciem i ochrona przed wysoką temperaturą |
| INNE SPECYFIKACJE |
| Wyjście przekaźnika alarmowego modułu, maks. 1 mm2 |
• - - • |
| Połączenia CAN |
- / •(3 pin)1) • (2 przewody) • (2 przewody) - / •(3 pin)1)
) )
|
| Szerokość |
44 mm [1.7”] 142 mm [5.6”] 231 mm [6.1”] 44 mm [1.7”] |
| Waga |
70 g [0.2 lbs] 160g [0.4 lbs] 250 g [0.6 lbs] 78 g [0.2 lbs] |
|
| Model |
Filtr morski na szynę DIN |
| Numer części |
241120.930 |
| INNE SPECYFIKACJE |
| Parametry sieciowe / połączenie |
85 - 300 VAC/DC , 0 - 12.5 A / L- N (DC+/-) + PE : 2.5mm2 zaciski śrubowe |
| Wymiary / waga |
35 x 99 x 114.5 mm [1.4 x 4.1 x 4.7”] / 328 g [0.72 lbs] |
|
| Wszystkie modele |
| INNE SPECYFIKACJE |
| Materiał obudowy |
Tworzywo sztuczne V0 i aluminium |
| Temperatura |
Praca: -40 do +65°C (-40 do +149°F), przechowywanie: -40 do +85°C (-40 do +185°F) |
| Montaż |
Szyna DIN 35 mm |
| Wymiary (W x G) |
89 mm (2U)2) x maks. 150mm (w tym szyna DIN) mm [3.5 x 5.9 ”] |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
FCC CFR47 część 15B sekcja 109: 2010, ETSI EN 300 386 v2.1.1: 2016
|
| Harmoniczne sieciowe |
EN 61000-3-2:2019 |
|
Środowisko
|
ETSI EN 300 019: 2-1 (Klasa 1.2) & 2-2 (Klasa 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.3, muszą być zgłoszone
|
| Zgodność morska (klasa EMC B) |
DNVGL-CG-0339:2015 |
|
1) Złącze CAN dostępne w HW rev ≥ 2
2) Zapewnij minimum 1U poniżej i powyżej, aby zapewnić przepływ powietrza
|
