ELTEK MICRO PACK 241120.901 2-POSITIONS RECYTIFIER POWER CORES (P / N: 241120.901)
Układ mikropaku

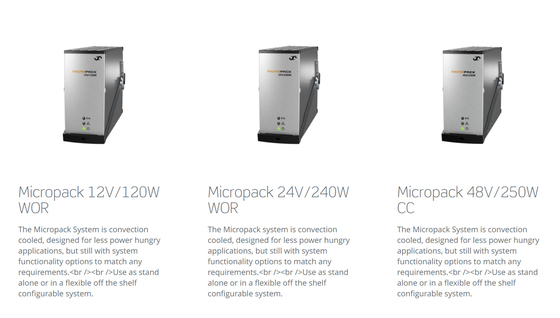

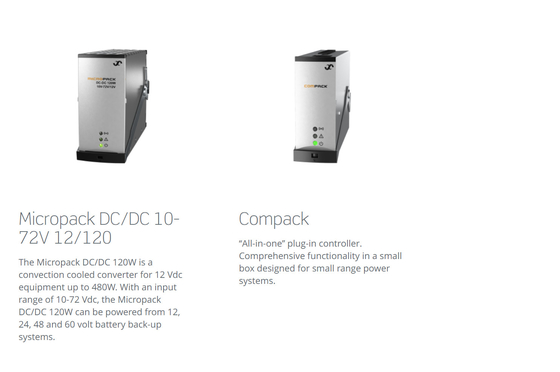

System zasilania Micropack rozszerza sieć o krok dalej.System jest idealny do wielu zastosowań..
Główne cechy
- Kompaktowe i płytkie (149 mm głębokości)
- Zestaw na szybie
- Konfiguracja na miejscu
- Wysyłka na półce
- Opcja samodzielna (z/przekaźnikiem alarmowym)
- Włączające się odłączacze lub urządzenia wypuszczalne
- Akceptuje 85 300V wejścia AC/DC
- 12, wersje wyjściowe 24-30, 48 Vdc
- Ethernet do zdalnego i lokalnego monitorowania i sterowania za pomocą przeglądarki WEB
- Protokół SNMP z TRAP, SET i GET na Ethernet.
- 3 cyfrowe programowalne wyjścia przekaźnika 3 programowalne wielofunkcyjne wejścia
Parametry:
| |
| Model |
Rozstawienie baterii. |
Pasza masowa |
LVD do paszy masowej |
Rozrzut ładunku. |
| Numer części |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| Wynik DATA |
|
Wsparcie napięcia systemu
Niezabezpieczone połączenia wyjściowe masowe
Opierające się na obciążeniu połączenia wyjściowe (włączające się jednopaliwe MCB w pozycji ujemnej)
Połączenie z dystrybutorem obciążenia (241120.920)
Niezabezpieczone połączenia wyjściowe akumulatora (pozytywny szunt i LVBD)
Złącza wyjściowe chronione z akumulatora (jednopołowe MCB, szunt i LVBD w ujemnym)
Ochrona wyjścia w wyrównawcach/przetwornikach
|
-24 ️ -48 VD.C.±12 48 VD.C.+12 / +24 ️ +48 VD.C.-12 ️ -48 VD.C.
- 1 (maksymalnie 10 mm2) 1 (maksymalnie 10 mm)2/ -
- - - 4 x 2 - 15 A
(maksymalnie 4 mm2)
• • •
- - 12 -
(maksymalnie 10 mm)
2 x maks. 30 A
(maksymalnie 10 mm2/ - -
Blokada FET lub bezpiecznika OR, zabezpieczenie przed zwarciem i ochrona przed wysoką temperaturą
|
| Inne specyfikacje |
| |
CAN (1 x RJ45) |
Wymagania w zakresie bezpieczeństwa
2 x awaria bezpiecznika
1 x szunt prądu 26 mm [1,0 ].
110 g.
|
CAN (1 x RJ45) 1 x LVD
2x awaria bezpiecznika 1 x awaria ziemi
66 mm [2,6 ‰]
250 g
|
-
73 mm [2,9 ‰]
165 g
|
| Terminaly połączeń układu sterowania |
|
|
Szerokość rozszerzająca
|
66 mm [2,6 ‰]
|
| Waga |
270 g |
| |
| |
| Model |
Stand alone 2-pos 4-pos DC/DC 1-pos |
| Numer części |
241120.900 241120.901 241120.902 241120.905 |
| Wprowadzenie danych |
| Maksymalne napięcie |
300 VAC/DC 72 VDC |
| Maksymalny prąd |
2 A 7 A 7 A 15 A |
| Połączenie, końce śruby maks. 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Ochrona |
Indywidualne bezpieczniki w modułach zasilania Micropack |
| Kod (zapobiega mieszaniu napięć wyjściowych) |
Tak, i tylko prostowniki pasują do Y, tylko DC/DC pasują |
| Wynik DATA |
| napięcie |
12VD.C., 24 VD.C., 30 VD.C.& 48 VD.C. |
| Maksymalny prąd |
10 A 20 A 40 A 12 A |
| Połączenie, końce śruby maks. 2,5 mm2 |
2 x VOUT+ / VOUT ◄ - - 2 x VOUT + / VOUT ◄ |
| Połączenie z bazami 241120.91x |
- • • - |
| Ochrona wydajności w prostownikach |
Blokada FET lub bezpiecznika OR, zabezpieczenie przed zwarciem i ochrona przed wysoką temperaturą |
| Inne specyfikacje |
| Wyjście przekaźnika alarmowego modułu, maksymalnie 1 mm2 |
• - - • |
| Połączenia CAN |
- / • (((3 pin)1)• (2 przewody) • (2 przewody) - / •(3 szpilki)1)
) )
|
| Szerokość |
44 mm [1,7 ̇] 142 mm [5,6 ̇] 231 mm [6,1 ̇] 44 mm [1,7 ̇] |
| Waga |
70 g 160 g 250 g 78 g |
| |
| Model |
Filtr morski DIN Rail |
| Numer części |
241120.930 |
| Inne specyfikacje |
| Pozycja główna / połączenie |
85 - 300 VAC/DC, 0 - 12,5 A / L- N (DC+/-) + PE: 2,5 mm2końcówki śruby |
| Wymiary / waga |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7] / 328 g [0,72 funtów] |
| |
| Wszystkie modele |
| Inne specyfikacje |
| Materiał pokrywający |
Plastiki o wartości V0 i aluminium |
| Temperatura |
Wykonywanie: -40 do +65°C (-40 do +149°F), przechowywanie: -40 do +85°C (-40 do +185°F) |
| Wstawianie |
35 mm szyby DIN |
| Wymiary (H x D) |
89 mm (2U)2)x maks. 150 mm (włącznie z szybą DIN) mm [3,5 x 5,9 ′′] |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
FCC CFR47 część 15B sekcja 109: 2010, ETSI EN 300 386 v2.1.1: 2016 r.
|
| Główne harmoniki |
EN 61000-3-2:2019 |
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2) & 2-2 (klasa 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normalne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.3, należy poinformować
|
| Zgodność z wymogami w zakresie transportu morskiego (klasa EMC B) |
DNVGL-CG-0339:2015 |
|
1) Złącze CAN dostępne przy obrotach HW ≥ 2
2) Pozwolić na minimum 1U poniżej i powyżej, aby zapewnić przepływ powietrza
|
