Dane techniczne | |
Model | BWT12/220-3000W |
WEJŚCIE | |
Napięcie wejściowe AC | 170~270 VAC (220V Norm) |
Wyłącznik AC | 13.63A MCB |
Napięcie wejściowe baterii | 12Vdc |
Zakres napięcia baterii | 10-15Vdc |
Wyłącznik wejściowy baterii | 250@MCB |
Chłodzenie | Chłodzenie wymuszone |
Prąd wejściowy DC | 300A Max |
Częstotliwość wyjściowa | 50Hz±0.1% |
WYJŚCIE | |
Znamionowa moc wyjściowa | 3000W |
Znamionowe napięcie wyjściowe | 220VAC (Tryb inwertera) |
Znamionowy prąd wyjściowy | 13.63A |
Zakres napięcia wyjściowego | 220Vac(Tolerancja ±5% @Tryb inwertera) |
Gniazdo wyjściowe AC | NEMA L5-30R*2 |
Sprawność wyjściowa | 85~90% (Tryb inwertera) |
Częstotliwość wyjściowa | 50Hz |
Zakres częstotliwości | 47~53Hz |
Fala wyjściowa | Czysta fala sinusoidalna |
THD | ≤3% (Obciążenie liniowe) |
Czas przełączania (Tryb obejścia do inwertera) | ≤6ms (Z obciążeniem) |
FUNKCJA OCHRONNA | |
Ochrona przełącznika podnapięciowego AC | ≤170Vac (Napięcie powrotne≥10Vac) |
Ochrona przełącznika przepięciowego AC | ≥280AC |
Przegrzanie | Tak (Automatyczne przełączanie) |
Punkt ochrony podnapięciowej baterii | ≤85 |
Alarm niskiego napięcia baterii | 12.6±0.5 |
Ochrona nadprądowa wyjścia | |
Zdolność do przeciążania | Praca ciągła 30s @ przeciążenie 110%~120% |
Zdolność do przeciążania | Praca ciągła 300ms @ przeciążenie 160% |
Ochrona przed przegrzaniem | Tak |
Ochrona przed zwarciem | Tak (Nie testować podłączonego AC) |
Ochrona przed odwrotnym podłączeniem | Tak |
OVP wyjścia | ≥140VAC(Tryb inwertera) |
Alarm niskiego napięcia wyjściowego | ≤85VAC (Tryb inwertera) |
BEZPIECZEŃSTWO I EMC | |
Wytrzymałość dielektryczna (AC-Chassis) | 3500Vdc/10mA//1min .Brak przeskoku, brak przebicia, brak łuku (Tylko priorytet wejścia AC) |
Wytrzymałość dielektryczna (DC-Chassis) |
750Vdc/10mA/1min. Brak przeskoku, brak przebicia |
LVD | EN 60950-1 |
EMC/EM I | EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 i IEC 61000-6-4 |
ROHS |
IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8 |
WYDAJNOŚĆ TESTU ŚRODOWISKOWEGO | |
Temperatura otoczenia | 0~ +40℃ |
Praca w wysokiej temperaturze | 40±2℃ (obciążenie znamionowe 24H) |
Praca w niskiej temperaturze | 0±2℃ (obciążenie znamionowe 24H) |
Przechowywanie w wysokiej temperaturze | 50±2 ℃,24H |
Przechowywanie w niskiej temperaturze | -150±2℃,24H |
Wilgotność | 0~90%, Brak kondensacji wilgoci |
Wysokość robocza (m) | Wysokość Pełna moc do 2000m. obniżenie mocy -2% / 100m, max wysokość 5000m |
KOMUNIKACJA | |
Rs232 | Tak |
WYŚWIETLACZ LCD | |
Status LCD |
Napięcie wejściowe i wyjściowe, częstotliwość, prąd wyjściowy, temperatura, wskaźnik obciążenia itp. |
Status inwertera |
Normalna sieć, normalny inwerter, niedociążenie baterii i przeciążenie wyjścia itp. |
POMIAR | |
Rozmiar W*D*H(mm) | 484*452*176mm |

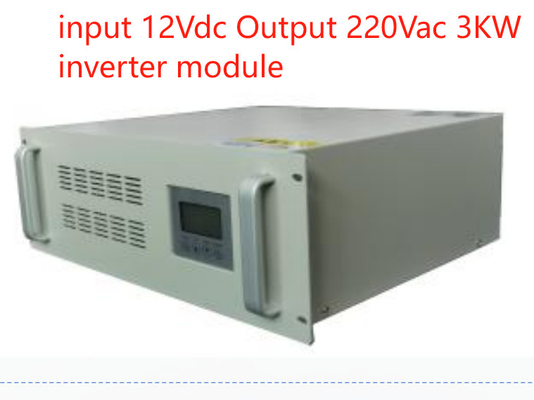

( Wykonane na zamówienie, 1KW/2KW/3KW , Wejście baterii 12Vdc Wyjście 220Vac Kolory mogą być szare lub czarne )
