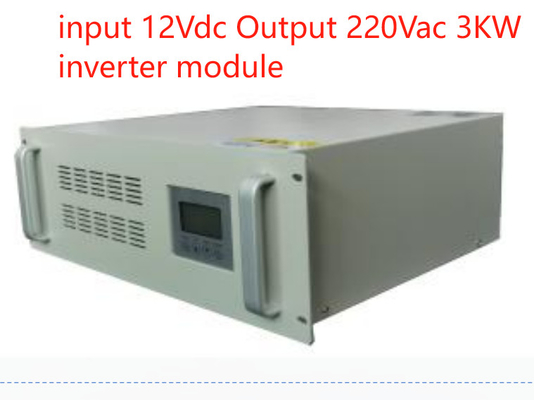

Seria ST-3KW to nowy, rozszerzalny i dostosowywalny czysty falownik falowy,
zaprojektowane specjalnie do zastosowań 19 cali w dziedzinie komunikacji.
Zlokalizowany w 19-calowym podwoziu stożkowym 4RU, wyposażony jest w rozwiązanie podwójnego wejścia nowej generacji o napięciu prądu przemiennego 220 V
i wejścia zasilania prądu stałego 12 V.
To wypełnia lukę pomiędzy tradycyjnymi zasilaczami UPS a zwykłymi czystymi falownikami fal sinowych,
zapewnienie bardzo niezawodnego źródła zasilania dla krytycznych obciążeń komunikacyjnych.
Wyposażony w technologię inteligentnego sterowania podwójnym procesorem, oferuje doskonałą wydajność.
Inwerter ma wiele trybów działania, takich jak tryb sieciowy, tryb oszczędności energii i

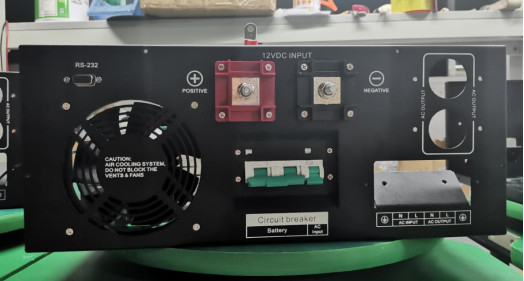

Jest wyposażony w port komunikacyjny RS232

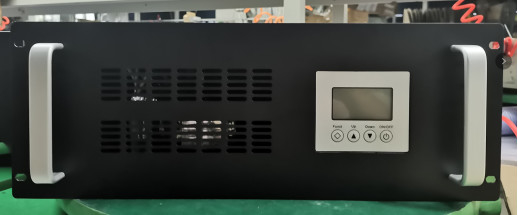

wyświetlacz LCD pokazuje parametry urządzenia w czasie rzeczywistym
i stanu operacji.
Jednostka jest wyposażona w szereg zabezpieczeń, w tym ochronę przed krótkim obciążeniem, ochronę przed przeciążeniem,
ochrona akumulatora przed nad napięciem/pod napięciem, ochrona przed prądem i ochrona przed nadciśnieniem.
Posiada również możliwość obejścia serwisowego i zapasowego prądu stałego.
stabilne i wysokiej jakości zasilanie prądem przemiennym oraz płynna konwersja pomiędzy źródłami zasilania prądem przemiennym a prądem stałym,
z czasem przełączania mniejszym niż 6 ms, osiąga się za pomocą wbudowanego przełącznika statycznego.
Główne cechy:
Standard 19” Rack mount 4RU Chassis;
Wynik rzeczywistej fali sinusoidalnej (T.H.D. < 3%);
W przypadku, gdy urządzenie jest wyposażone w urządzenie do monitorowania w czasie rzeczywistym, należy określić jego stan działania.
clear at a glance;
Technologia inteligentnego sterowania podwójnym procesorem, doskonała wydajność;
Można ustawić tryb sieci/tryb oszczędności energii/tryb akumulatora, elastyczne zastosowanie;
¢ port komunikacji RS232;
Power-on self-test, Soft output start,Start auto restart while Ac or Dc is recovering;
Funkcja automatycznego przełączania: prąd stały na prąd przemiany prądu, bypass prądu przemiany prądu, mniej niż 6 ms;
¢ Monitoring stanu pracy systemu w czasie rzeczywistym,Alarm dźwiękowy i wizualny;
Record the historical alarm message and can be queried;
Wbudowany regulator napięcia Stabilizuj napięcie AC;
Maintenance bypass /DC available;
Ochrona:ochrona przed krótkim obciążeniem, ochrona przed obciążeniem, ochrona przed prądem akumulatorowym
Parametry:
| Dane techniczne |
| Model |
TF12/220-3000 W |
| INPUT |
| Napięcie wejściowe AC |
170 ~ 270 VAC (220 V)Norm) |
| Przełącznik AC |
13.63A MCB |
| Napięcie wejściowe akumulatora |
12Vdc |
| Zakres napięcia akumulatora |
10-15Vdc |
| Przełącznik wejściowy akumulatora |
250@MCB |
| Chłodzenie |
Chłodzenie siłowe |
| Prąd wejściowy prądu stałego |
300A maksymalnie |
| Częstotliwość wyjścia |
50 Hz±0,1% |
| Wynik |
| Nominalna zdolność produkcyjna |
3000 W |
| Wydajność znamionowa |
220VAC (tryb inwertera) |
| Narysowany prąd wyjściowy |
13.63A |
| Zakres napięcia wyjściowego |
220Vac ((tolerancja ± 5% @tryb Inwersora) |
| Gniazdko wyjściowe AC |
NEMA L5-30R*2 |
| Wydajność produkcji |
85~90% (tryb inwertera) |
| Częstotliwość wyjścia |
50 Hz |
| Zakres częstotliwości |
47 ~ 53 Hz |
| Fala wyjściowa |
Czyste fale sinusów |
| THD |
≤ 3% (obciążenie linii) |
| Czas przełączania (przechodząc do trybu Inwertera) |
≤ 6 ms (z obciążeniem) |
| Wykorzystanie urządzeń ochronnych |
| AC pod ochroną przełącznika napięcia |
≤ 170Vac (napięcie reakcji przeciwnej ≥10Vac) |
| Ochrona przełącznika prądu przemiennego nad napięciem |
≥ 280AC |
| Nadciśnienie |
Tak (automatyczny przełącznik) |
| Akumulator pod punktem ochrony napięcia |
≤ 85 |
| Akumulator Alarm niskiego napięcia |
120,6±0.5 |
| OWydatki na ochronę przed prądem |
| Pojemność przeciążenia |
Kontynuacja pracy 30s @ przeciążenie 110% ~ 120% |
| Pojemność przeciążenia |
Kontynuuj pracę 300ms @ overload 160% |
| Ochrona nad temperaturą |
- Tak, proszę. |
| ochrona przed zwarciem |
Tak (nie należy testować w systemie AC Connect) |
| Ochrona przyłączeń odwrotnych |
- Tak, proszę. |
| ODP wyjściowy |
≥ 140VAC ((tryb inwertera) |
| Alarm niskiego napięcia |
≤ 85VAC (tryb inwertor) |
| Bezpieczeństwo i EMC |
| Siła dielektryczna (AC-chassis) |
3500Vdc/10mA//1min.Bez przebłysku, bez awarii, bez łuku (tylko priorytet wejścia AC) |
| Siła dielektryczna (DC-chassis) |
750Vdc/10mA/1min.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 i IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Wyniki badań środowiskowych |
| Temperatura otoczenia. |
0~ +40°C |
| Działanie w wysokiej temperaturze |
40±2°C (obciążenie znamionowe 24h) |
| Działanie w niskich temperaturach |
0 ± 2°C (obciążenie znamionowe 24h) |
| Przechowywanie w wysokiej temperaturze |
50 ± 2 °C, 24 h |
| Przechowywanie w niskiej temperaturze |
-150±2°C, 24h |
| wilgotność |
0~90%, brak kondensacji wilgoci |
| Wysokość operacyjna (m) |
Wysokość pełna moc do 2000 m. -2% / 100 m, maksymalna wysokość 5000 m |
| Komunikacja |
| Rs232 |
- Tak, proszę. |
| LCD Display |
|
Status LCD
|
Wpływ i wyjście napięcie, częstotliwość, prąd wyjściowy, czas, szybkość obciążenia itp.
|
|
Status inwertera
|
Normalne zasilanie główne, normalny falownik, akumulator
|
| POMYŚLENIE |
| Rozmiar W*D*H(mm) |
484*452*176 mm |
(Na zamówienie, kolory mogą być szare lub czarne)
