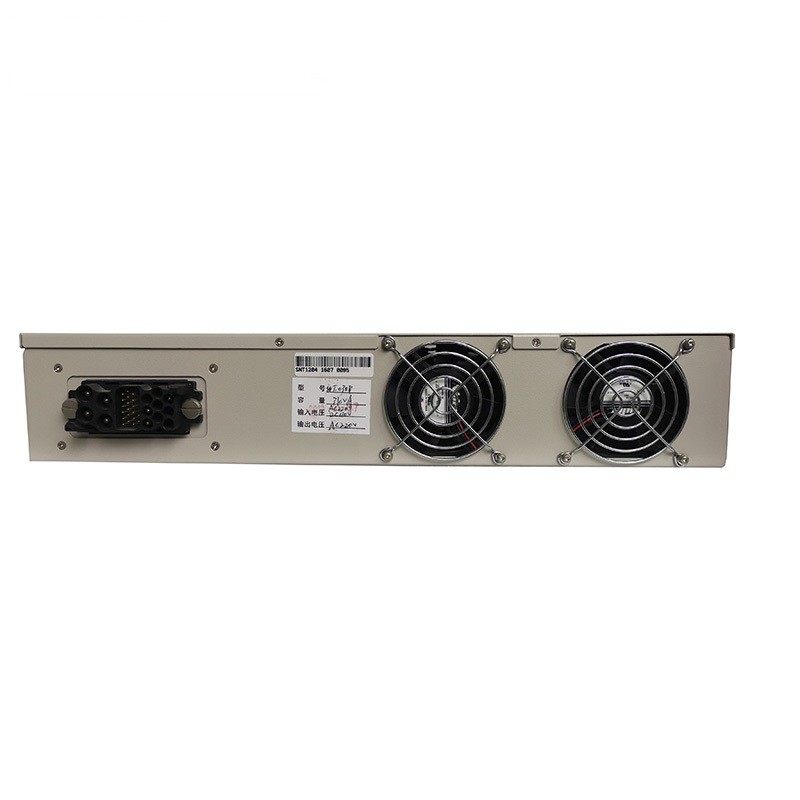

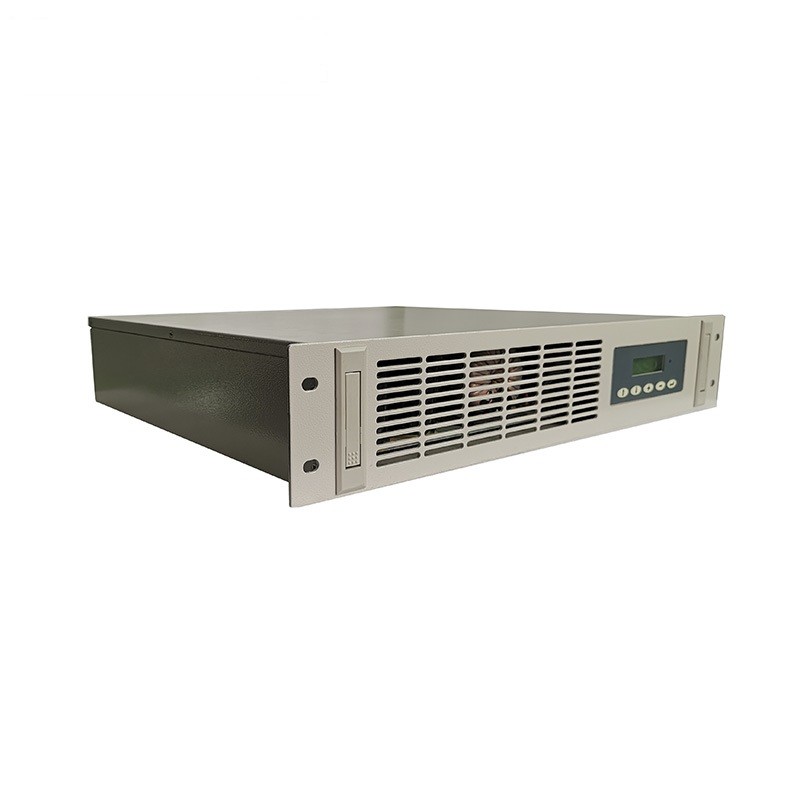

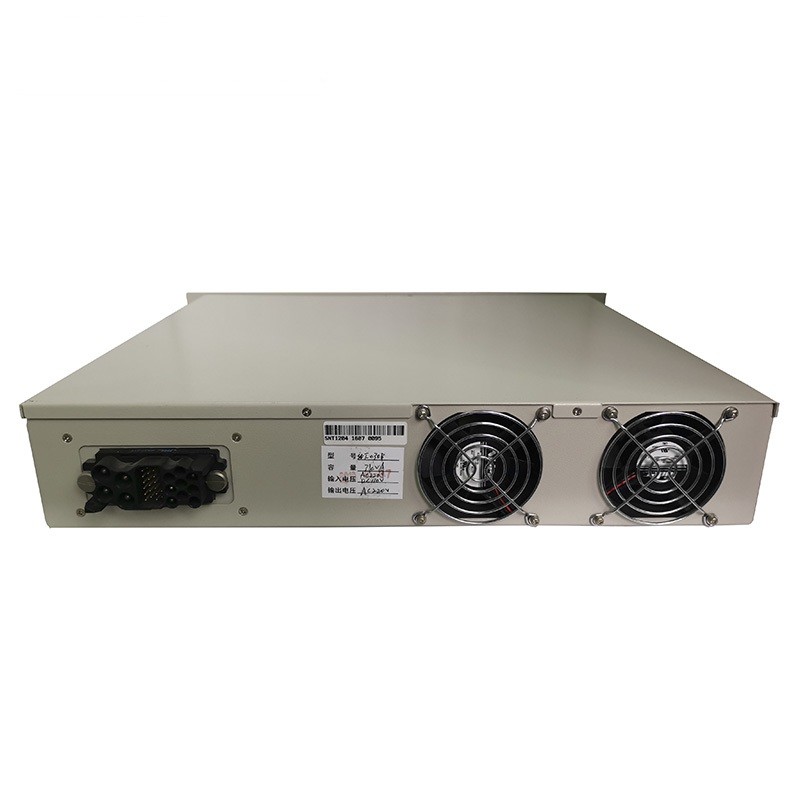

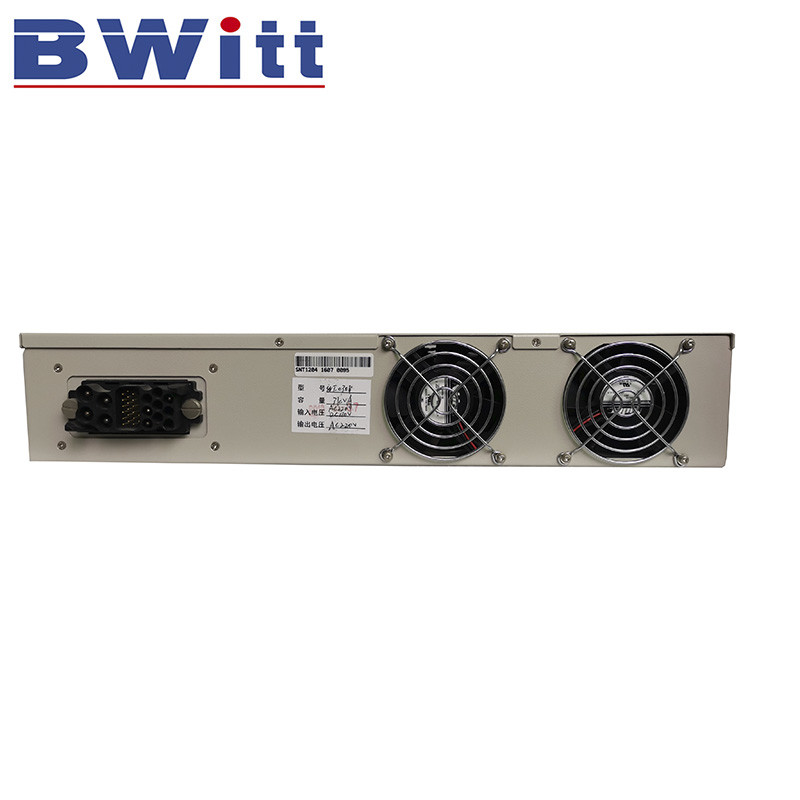

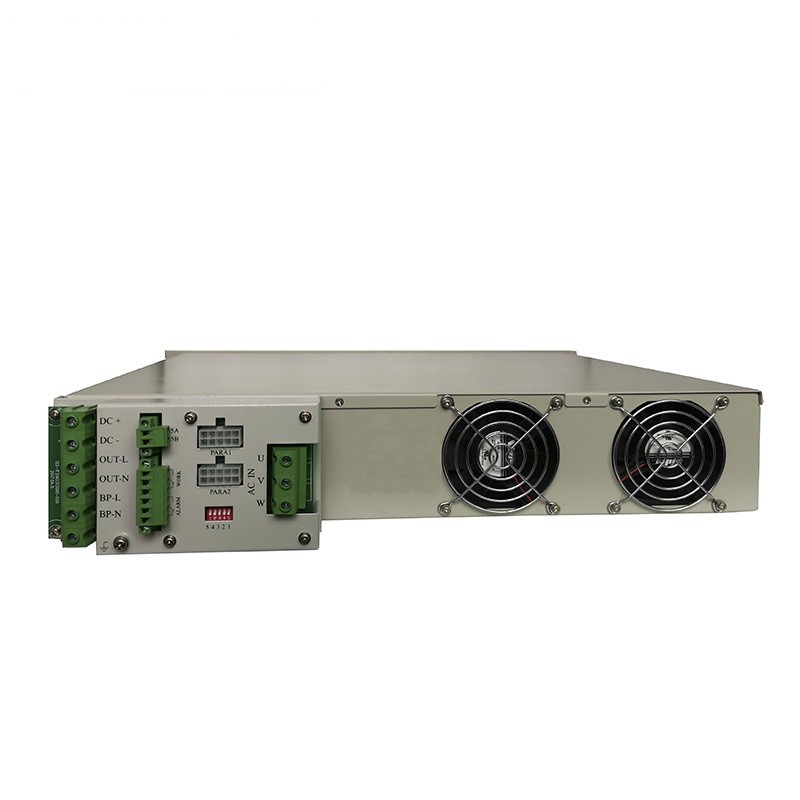

Inwerter równoległy BWT-DT2000 specjalnie zaprojektowany do zastosowania niezawodności i ekonomicznego i bezpiecznego zasilania.Wykorzystuje technologię pełnych (elektrycznych) inwerterów izolacyjnych do konwersji prądu stałego na wysokiej jakości czysty prąd przemienny (AC)Wyposażenie w szafkę.
Ma zalety prostej obsługi, niskiego poziomu hałasu, braku zanieczyszczeń, pozyskiwania danych w czasie rzeczywistym i zdalnej komunikacji,umożliwia użytkownikom systemu wdrożenie zarządzania siecią i zdalnego monitorowaniaInwerter jest odpowiedni nie tylko do zasilania i komunikacji, ale również do innych miejsc, gdzie wymagane jest wysokiej jakości zasilanie.
Cechy
Technologia cyfrowego sterowania 32-bitowego DSP pozwala na proste sterowanie linią,niezawodnie i szybko reagować na zmiany środowiska zewnętrznego.
Inwertery równoległe serii BWT-DT2000 przyjmują technologię modulacji szerokości impulsu SPWM i wytwarzają czystą falę sinusową o stabilnej częstotliwości, stabilnym napięciu, filtrowaniu hałasu i niskim zniekształceniu.
Inwertery równoległe serii BWT-DT2000 mają dużą przepustowość i wbudowany przełącznik obejściowy, który poprawia ciągłość i niezawodność zasilania inwerterów.
Inwertery równoległe serii BWT-DT2000 przyjmują zaawansowaną technologię tłumienia hałasu z wtryskiem zwrotnym przy wejściu prądu stałego i nie zakłócają pracy innych urządzeń komunikacyjnych, które korzystają ze źródła zasilania prądu stałego.Wejście AC przyjmuje wielokrotne filtrowanie w celu wyeliminowania zakłóceń miejskiej sieci energetycznej i zaspokojenia zapotrzebowania głównego źródła zasilania AC w systemie aplikacyjnym.
Inwertery równoległe serii BWT-DT2000 mogą być elastycznie ustawione na zasilanie główną prądem przemiennym i zasilanie główną prądem stałym (poprzez ustawienie pola na ekranie LCD)
W przypadku awarii sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji sygnalizacji
Projekt zasilania równoległym falownikiem serii BWT-DT2000 jest doskonały, pozwala odciąć prąd stały w stanie startu, automatycznie przełączać się na obejście zasilania, nie wpływa na obciążenie zasilania,wygodne do konserwacji i wymiany baterii;
Tryb komunikacji RS485, protokół MODBUS.
Specyfikacja
| Forma produktu |
Moc nominalna |
1 KVA |
2 KVA |
3KVA |
5 KVA |
6KVA |
8KVA |
10 KVA |
| Wymiary(Szerokość × wysokość × głębokość)(mm) |
19"2U |
19"2U |
19"3U |
| 490×88×385 |
490 × 88 ×392 |
540×132×405 |
| Parametry wejściowe |
napięcie wejściowe prądu stałego |
220VDC |
| Zakres wejścia prądu stałego |
92/142VDC/185/285VDC |
| Prąd wejściowy AC |
4.55A |
9.1A |
13.6A |
22.7A |
27.3A |
36.3A |
45.5A |
| Zakres wejściowy obejścia |
176/264VAC |
| Czas przełączania przezprzechodzenia |
Typ elektroniczny<5 ms(zewnętrzne)
Rodzaj mechaniczny<20 ms
|
Typ elektroniczny<5 ms(zewnętrzne)Rodzaj mechaniczny<30 ms |
| Wydajność AC |
Narysowane napięcie wyjściowe |
220VAC |
| Nominalna częstotliwość wyjścia |
50 Hz |
| Regulacja obciążenia |
< 1% |
| Dokładność częstotliwości |
< 0,1% |
| współczynnik szczytowy |
3:1 |
| Zniekształcenie formy fali |
Opór na pełnym obciążeniu<3%,nieliniowe pełne obciążenie<5% |
| Dynamiczna odpowiedź |
Zakres bieżącego napięcia<3%,czas odzyskiwania przejściowej odpowiedzi ≤ 60 ms(obciążenie od 0 do 100) |
| Równoległy nierówny przepływ |
< 3% prądu znamionowego RMS |
| Pojemność przeciążenia |
Prąd obciążenia<105%, ciągła praca
Prąd obciążenia 105/125%, ciągła praca 10 minut wyłączenia
Prąd obciążenia 125/150%,nieprzerwana praca po 1 min. wyłączeniu
Prąd obciążenia>150%,po 20 ms wyłączenia
|
| Funkcja ochrony |
Ochrona połączeń wejściowych, ochrona wejściowa pod napięciem i nad napięciem, ochrona przed przeciążeniem wyjściowym, ochrona przed zwarciem wyjściowym, ochrona przed nadciśnieniem |
| Komunikacja |
Interfejs komunikacji |
RS485 |
| Środowisko pracy |
Wytrzymałość izolacji |
2KVac,1 min. |
| Hałas (1 m) |
< 45 dB |
| Temperatura otoczenia roboczego |
-10/50°C |
| Temperatura transportu i przechowywania |
-40/70°C |
| Względna wilgotność |
0/90%, bez kondensacji |
| Wysokość względna (M) |
≤ 3000 m,1500/3000 m, 1% zmniejszenie mocy na każde 100 m wzrostu |
