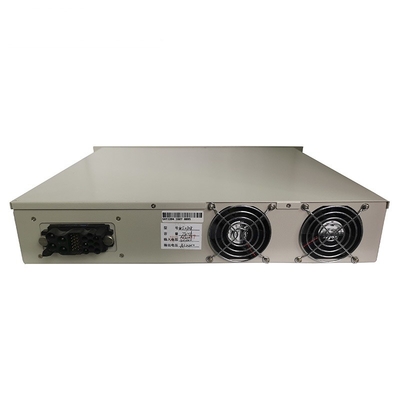

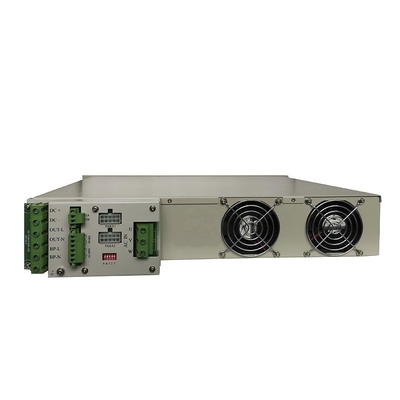

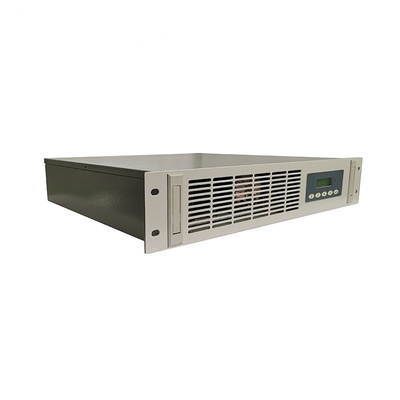

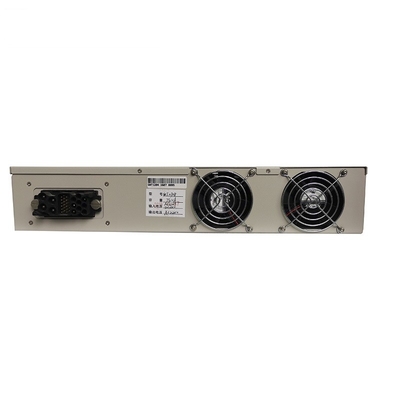

Falownik równoległy BWT-DT2000, specjalnie zaprojektowany do zastosowań wymagających niezawodności, opłacalności i wysokiego bezpieczeństwa zasilania. Wykorzystuje technologię pełnej (elektrycznej) izolacji falowników do konwersji prądu stałego na wysokiej jakości czysty sinusoidalny prąd przemienny (AC). Typ montowany w szafie rack, łatwy w instalacji w szafie.
Posiada zalety prostej obsługi, niskiego poziomu hałasu, braku zanieczyszczeń, pozyskiwania danych w czasie rzeczywistym i zdalnej komunikacji, co zapewnia użytkownikom systemu wygodę we wdrażaniu zarządzania siecią i zdalnego monitoringu. Falownik nadaje się nie tylko do zastosowań w energetyce i komunikacji, ale także do innych miejsc, gdzie wymagane jest wysokiej jakości zasilanie.
Funkcje
Falowniki równoległe serii BWT-DT2000 to inteligentne falowniki. 32-bitowa technologia cyfrowego sterowania DSP pozwala na proste, niezawodne i szybkie sterowanie linią w celu reagowania na zmiany w otoczeniu zewnętrznym.
Falowniki równoległe serii BWT-DT2000 wykorzystują technologię modulacji szerokości impulsu SPWM i generują czystą falę sinusoidalną o stabilnej częstotliwości, stabilnym napięciu, filtrowaniu szumów i niskich zniekształceniach.
Falowniki równoległe serii BWT-DT2000 mają dużą nośność i wbudowany przełącznik obejściowy, co poprawia ciągłość i niezawodność zasilania dla falowników.
Falowniki równoległe serii BWT-DT2000 wykorzystują zaawansowaną technologię tłumienia szumów zwrotnych na wejściu DC i nie zakłócają pracy innych urządzeń komunikacyjnych współdzielących zasilanie DC. Wejście AC wykorzystuje wielokrotne filtrowanie w celu wyeliminowania zakłóceń z miejskiej sieci energetycznej i spełnienia wymagań głównego zasilania AC w systemie aplikacji.
Falowniki równoległe serii BWT-DT2000 można elastycznie ustawić na zasilanie AC i zasilanie DC (poprzez ustawienie w terenie na ekranie LCD)
Zasilacz falownika równoległego serii BWT-DT2000 w przypadku awarii alarmuje brzęczykiem, który można wyłączyć za pomocą klawisza wyciszania.
Konstrukcja zasilacza falownika równoległego serii BWT-DT2000 jest doskonała, umożliwiając odcięcie DC w stanie rozruchu, automatyczne przełączenie na obejście zasilania, nie wpływając na obciążenie zasilania, co jest wygodne w przypadku konserwacji i wymiany baterii;
Tryb komunikacji RS485, protokół MODBUS.
Specyfikacja
| Forma produktu |
Moc znamionowa |
1KVA |
2KVA |
3KVA |
5KVA |
6KVA |
| Wymiary(Szerokość×wysokość×głębokość)(mm) |
19"2U |
19"2U |
| 490×88×385 |
490×88×392 |
| Parametr wejściowy |
Napięcie wejściowe DC |
110VDC |
| Prąd wejściowy AC |
4.55A |
9.1A |
13.6A |
22.7A |
27.3A |
| Zakres wejściowy DC |
92～142VDC |
| Zakres wejścia obejściowego |
176～264VAC |
| Czas przełączania obejścia |
Typ elektroniczny＜5ms(zewnętrzny)
Typ mechaniczny＜20ms
|
| Wyjście AC |
Znamionowe napięcie wyjściowe |
220VAC |
| Znamionowa częstotliwość wyjściowa |
50Hz |
| Regulacja obciążenia |
＜1% |
| Dokładność częstotliwości |
＜0.1% |
| Współczynnik szczytu |
3:1 |
| Zniekształcenia przebiegu |
Obciążenie rezystancyjne pełne＜3%,obciążenie nieliniowe pełne＜5% |
| Reakcja dynamiczna |
Zakres przejściowy napięcia＜3%,czas powrotu odpowiedzi przejściowej≤60ms(obciążenie od 0 do 100) |
| Nierównomierność prądu równoległego |
＜3% prądu znamionowego RMS |
| Zdolność przeciążeniowa |
Prąd obciążenia＜105%, praca ciągła
Prąd obciążenia 105～125%, praca ciągła 10min wyłączenie
Prąd obciążenia 125～150%,praca ciągła po 1min wyłączenie
Prąd obciążenia＞150%,po 20ms wyłączenie
|
| Funkcja ochrony |
Ochrona połączenia wejściowego, ochrona przed zbyt niskim i zbyt wysokim napięciem wejściowym, ochrona przed przeciążeniem wyjściowym, ochrona przed zwarciem wyjściowym, ochrona przed przegrzaniem |
| Komunikacja |
Interfejs komunikacyjny |
RS485 |
| Środowisko pracy |
Wytrzymałość izolacji |
2KVac,1min |
| Hałas (1 m) |
＜45dB |
| Temperatura otoczenia pracy |
－10～50℃ |
| Temperatura transportu i przechowywania |
－40～70℃ |
| Wilgotność względna |
0～90%, bez kondensacji |
| Wysokość względna (M) |
≤3000m,1500～3000m, spadek mocy o 1% na każde 100 m wzrostu |
