Falownik BWT1500 serial 220Vdc & 220Vdc z modułowym połączeniem równoległym to urządzenie inwersyjne, które przekształca zasilanie 220V dc/220Vdc dostarczane przez komunikacyjne zasilanie DC na sinusoidalne napięcie AC 220V/50Hz. Poprzez konwersję na wejściowym zasilaniu DC, falownik czysto sinusoidalny oferuje użytkownikom stabilne i niezniekształcone zasilanie AC. W przypadku awarii zasilania w miejscach prowadzenia działalności, oferuje kluczowym urządzeniom zasilanie o elastycznym napięciu i częstotliwości wyjściowej.
Funkcja
Sterowanie cyfrowe: Wykorzystuje 32-bitową technologię DSP w pełni cyfrową i wysokiej częstotliwości SPWM, charakteryzującą się silną zdolnością antyinterferencyjną, dużą prędkością obliczeń, wysoką inteligencją, precyzyjną kontrolą i czystym przebiegiem wyjściowym

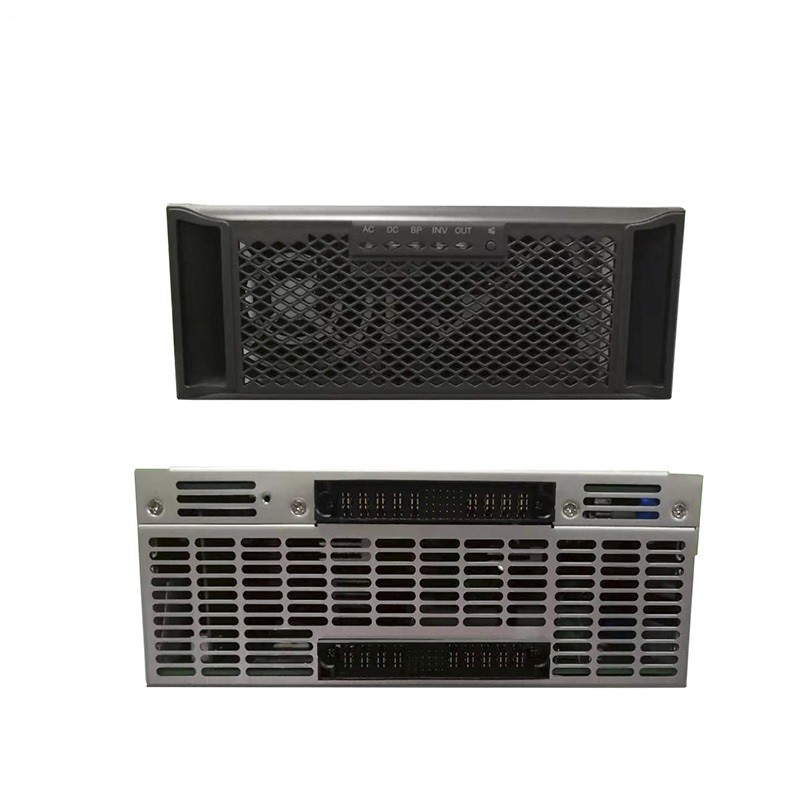

Konstrukcja równoległa N+1: Może tworzyć równoległy system zasilania N+1. Moduły są wzajemnie zapasowe, o wysokiej niezawodności i elastycznej konfiguracji. Duży cyfrowy wyświetlacz LCD 128*64 wyświetla informacje o danych, 4 diody LED wyświetlają pracę;
Brak technologii master-slave równoległej: Działanie i połączenie równoległe każdego modułu są niezależnie kontrolowane przez wbudowany DSP, brak pojedynczego punktu awarii, niezależny przepływ między modułami.

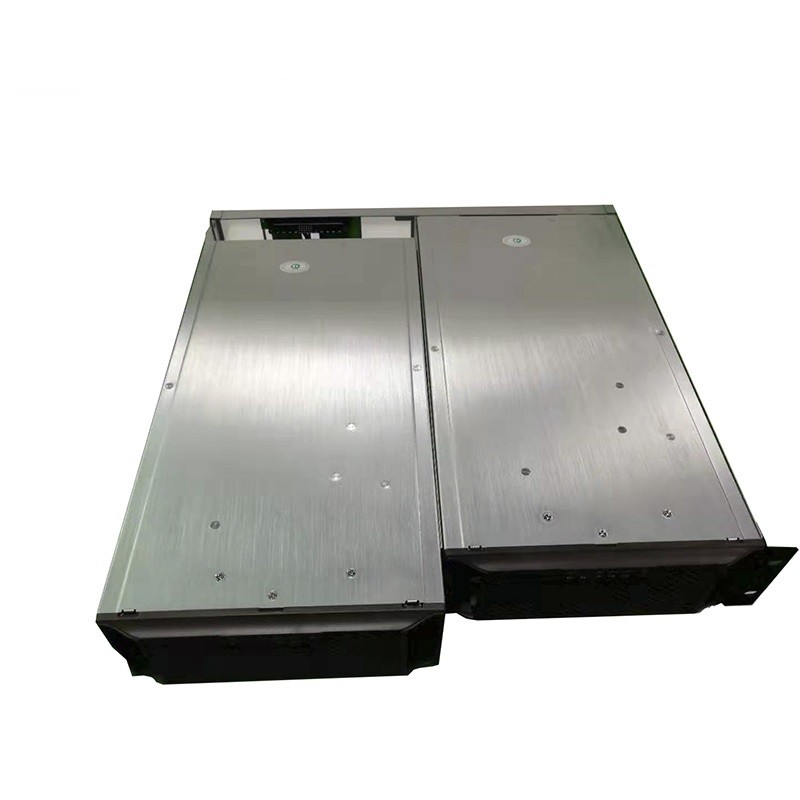

Z możliwością wymiany podczas pracy: nie ma potrzeby ustawiania żadnych parametrów i obsługi, plug and play, moduł automatycznie wchodzi w normalny stan pracy, konserwacja i wymiana są proste i szybkie.
Wbudowany bypass modułu: Użytkownicy mogą wybrać priorytet falownika lub priorytet bypassu
Zarządzanie monitoringiem: panel wskaźników, alarm dźwiękowy i świetlny awarii, interfejs komunikacyjny RS485 i suchy styk awarii.
Funkcja ochrony: Posiada funkcje przepięcia wejściowego, przepięcia wyjściowego, przegrzania, zwarcia i tak dalej.
Wysoka gęstość mocy: konstrukcja o szerokości 1/2 19〞, objętość wynosi tylko połowę szerokości konwencjonalnego falownika, oszczędzając miejsce i wygodne połączenie równoległe.
Specyfikacja
| Dane techniczne |
| Model |

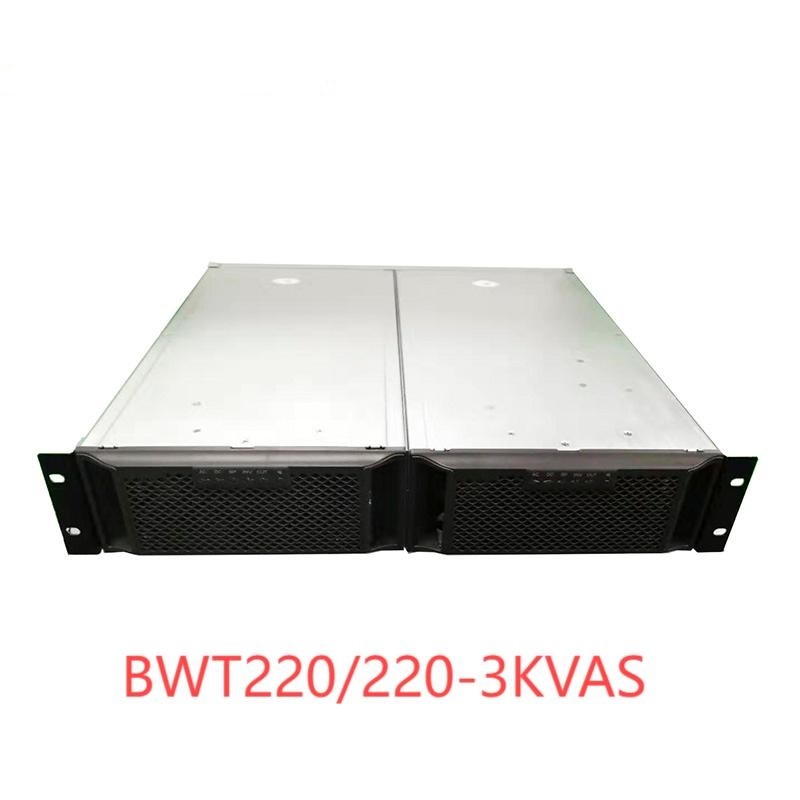

BWT220/220-3KVAS |
| WEJŚCIE |
| Napięcie wejściowe DC |
220Vdc |
| Prąd wejściowy DC |
13.6Max |
| Zakres napięcia wejściowego DC |
190-270V |
| WypełnienieNoise Prąd |
≤10% |
| PF |
0.8 |
| WEJŚCIE AC BY-PASS |
| Zakres napięcia wejściowego |
270V-190V(±10Vac) |
| Znamionowy prąd wejściowy |
13.6A |
| Czas przełączania |
<12ms |
| WYJŚCIE |
| Wydajność wyjściowa |
3000VA |
| Znamionowa wydajność wyjściowa |
2400W |
| Znamionowe napięcie wyjściowe |
220VAC |
| Znamionowy prąd wyjściowy |
10.9A |
| Zakres napięcia wyjściowego |
220Vac (Tolerancja ±1.5%) |
| Sprawność wyjściowa |
≥85% |
| Częstotliwość wyjściowa |
50Hz |
| Zakres częstotliwości |
43~67Hz |
| Fala wyjściowa |
Czysta fala sinusoidalna |
| THD |
≤3% (Obciążenie liniowe) |
| Czas przełączania (tryb bypass do falownika) |
≤12ms (Z obciążeniem) |
| Zakres częstotliwości wyjściowej |
50±0.1% lub 60±0.1% |
| DynamicznyResponseTime |
5% (obciążenie 0←→100%) |
| PF |
0.8 |
| Zabezpieczenie nadprądowe wyjściowe |
| Zdolność przeciążeniowa |
Praca ciągła 10min @105% |
| Zdolność przeciążeniowa |
Praca ciągła 1min @ 125% |
| Zabezpieczenie przed przegrzaniem |
Tak |
| Zabezpieczenie przed zwarciem |
Tak (Nie testować podłączonego AC) |
| Zabezpieczenie przed odwrotnym podłączeniem |
Tak |
| WYDAJNOŚĆ TESTU ŚRODOWISKOWEGO |
| Temperatura otoczenia |
-20~ +50℃ |
| Praca w wysokiej temperaturze |
50±2℃ (obciążenie znamionowe 24H) |
| Praca w niskiej temperaturze |
-20±2℃ (obciążenie znamionowe 24H) |
| Przechowywanie w wysokiej temperaturze |
80±2 ℃,24H |
| Przechowywanie w niskiej temperaturze |
-40±2℃,24H |
| Wilgotność |
0~90%,Brak kondensacji wilgoci |
| Wysokość robocza (m) |
Pełna moc na wysokości do 2000 m. obniżenie mocy -2% / 100 m, maks. wysokość 5000 m |
| TRYB RÓWNOLEGŁY |
| Maksymalna ilość równoległa |
8 jednostek |
