BWT1500 serial 220Vdc &220Vdc modular parallel connection inverter is an inversion device that converts 220V dc/220Vdc power supplied by communication DC power supply into 220V/50Hz sinusoidal AC power. Poprzez konwersję na wejściową moc prądu stałego, Inwerter Pure Sine Wave oferuje użytkownikom stabilną i niezakrzywioną moc AC. W przypadku awarii zasilania w miejscach pracy,oferuje kluczowe urządzenia moc elastycznego napięcia wyjściowego i częstotliwości.
Cechy
Cyfrowe sterowanie: przyjmuje 32-bitową technologię cyfrową DSP i wysokiej częstotliwości SPWM, charakteryzującą się silną zdolnością przeciwdziałania zakłóceniom, szybką prędkością obliczeń, wysoką inteligencją,dokładna precyzja sterowania i czysta forma fali wyjściowej
N + 1 równoległy redundantny projekt: może tworzyć N + 1 równoległy redundantny system zasilania.Wielkie cyfrowe wyświetlacze LCD 128*64,4 działający wyświetlacz LED;
Brak technologii równoległej master-slave: działanie i równoległe połączenie każdego modułu są kontrolowane niezależnie przez wbudowany DSP, bez pojedynczego punktu awarii,niezależny przepływ pomiędzy modułami.
Z gorącym wtyczką: nie ma potrzeby ustawiania i obsługi żadnych parametrów, wtyczka i odtwarzanie, moduł automatycznie wchodzi w normalny stan pracy, utrzymanie i wymiana jest prosta i szybka.
Wbudowany moduł obejścia: Użytkownicy mogą wybrać priorytet falownika lub priorytet obejścia

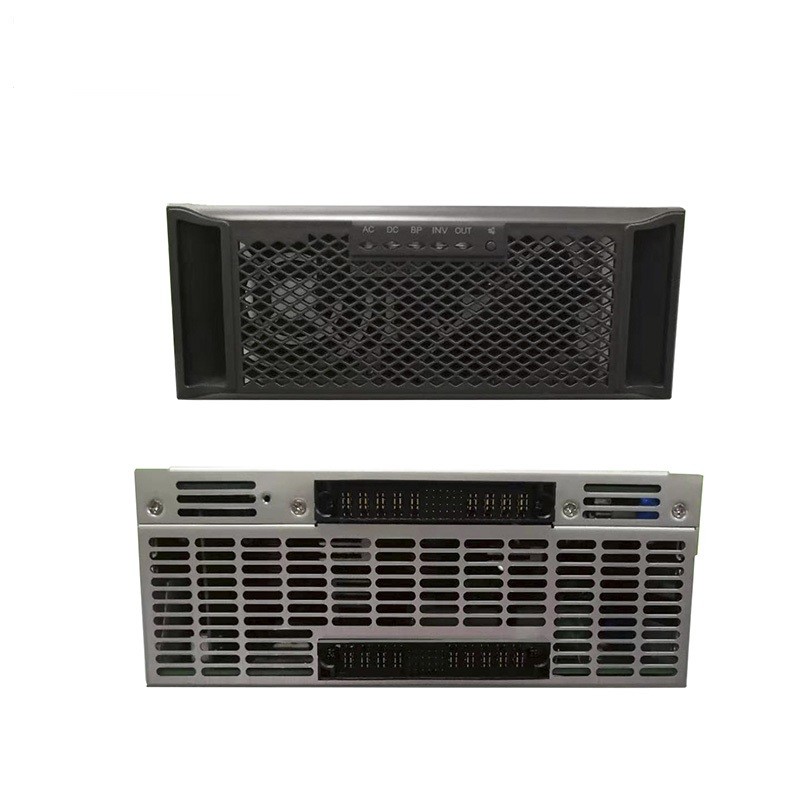

Zarządzanie monitorowaniem: panel wskaźnika, alarm dźwiękowy i świetlny, interfejs komunikacyjny RS485 i kontakt suchowy z usterką.
Funkcja ochrony: ma funkcje nad napięciem wejściowym, nad napięciem wyjściowym, nad temperaturą, zwarciem itp.

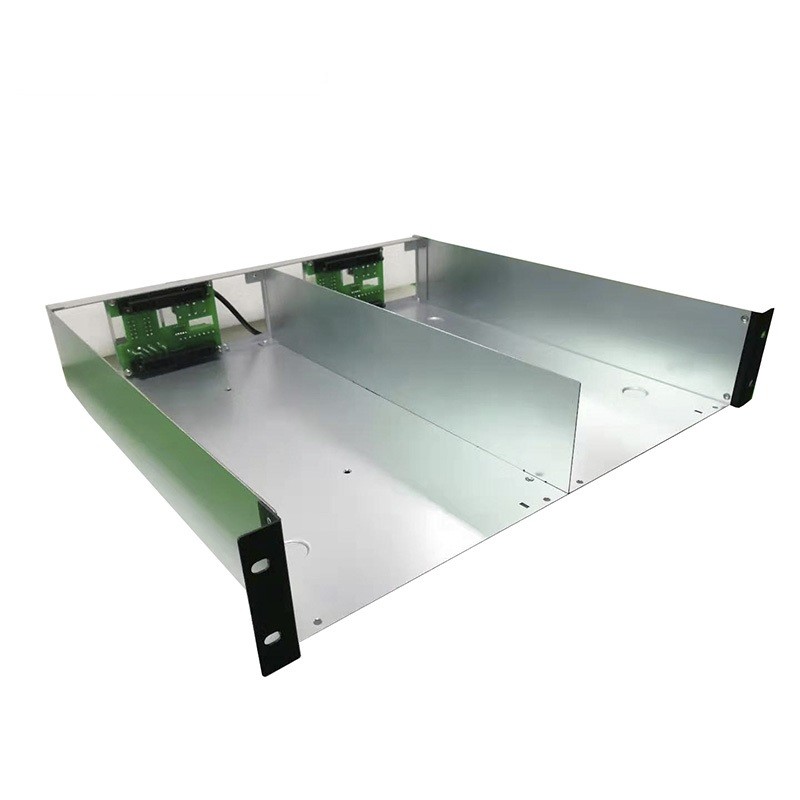

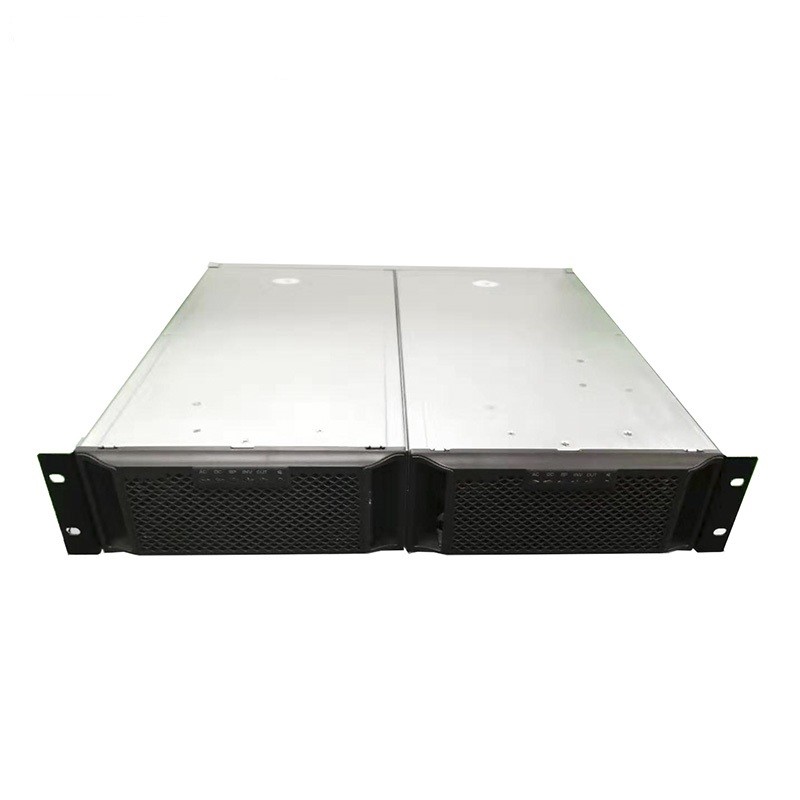

Wysoka gęstość mocy: konstrukcja szerokości 1/2 19 ′′, objętość wynosi tylko połowę szerokości konwencjonalnego falownika, oszczędzając przestrzeń i wygodnie równoległy.
Specyfikacja
| Dane techniczne |
| Model |

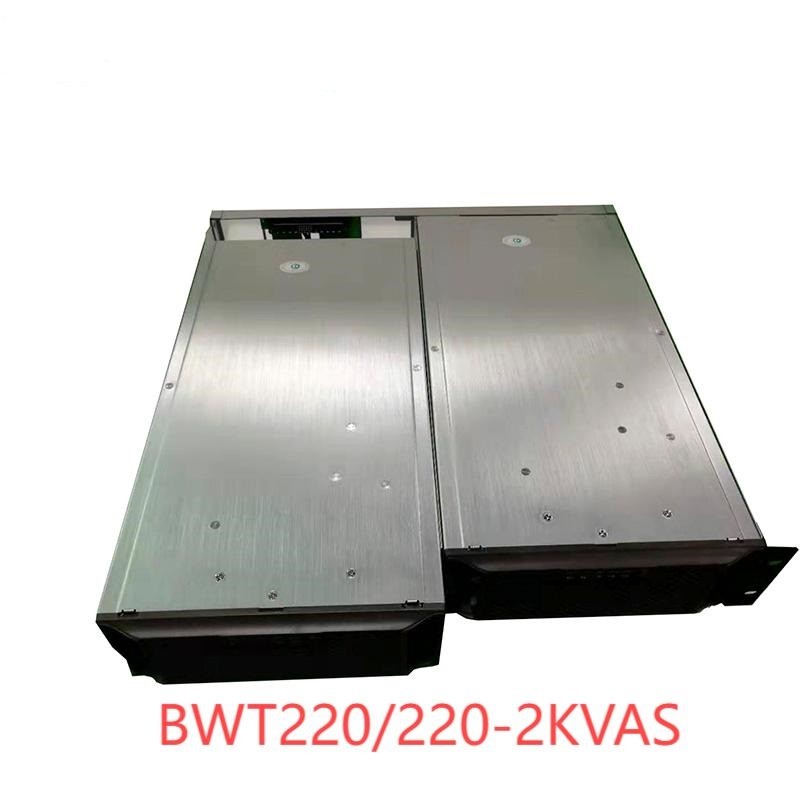

BWT220/220-2KVAS |
| INPUT |
| napięcie wejściowe prądu stałego |
220Vdc |
| Prąd wejściowy prądu stałego |
9.1 Maksymalnie |
| Zakres napięcia wejściowego prądu stałego |
190-270V |
| WpłataNoise Prąd |
≤ 10% |
| PF |
0.8 |
| AC BY-PASS INPUT |
| Zakres napięcia wejściowego |
270V-190V ((± 10Vac) |
| Narysowany prąd wejściowy |
9.1A |
| Czas przeniesienia |
< 12 ms |
| Wynik |
| Pojemność produkcji |
2000VA |
| Nominalna zdolność produkcyjna |
1600 W |
| Wydajność znamionowa |
220VAC |
| Narysowany prąd wyjściowy |
7.3A |
| Zakres napięcia wyjściowego |
220Vac ((tolerancja ±1,5%) |
| Wydajność produkcji |
≥ 85% |
| Częstotliwość wyjścia |
50 Hz |
| Zakres częstotliwości |
43 ~ 67 Hz |
| Fala wyjściowa |
Czyste fale sinusów |
| THD |
≤ 3% (obciążenie linii) |
| Czas przełączania (przechodząc do trybu Inwertera) |
≤ 12 ms (z obciążeniem) |
| Zakres częstotliwości wyjścia |
50±0,1% lub 60±0,1% |
| DynamicznyResponseT/ |
5% ((obciążenie 0←→100%) |
| PF |
0.8 |
| Wydajność nad ochroną prądu |
| Pojemność przeciążenia |
Kontynuuj pracę 10 minut. @105% |
| Pojemność przeciążenia |
Kontynuuj pracę 1 minutę @ 125% |
| Ochrona nad temperaturą |
- Tak, proszę. |
| ochrona przed zwarciem |
Tak (nie należy testować w systemie AC Connect) |
| Ochrona przyłączeń odwrotnych |
- Tak, proszę. |
| Wyniki badań środowiskowych |
| Temperatura otoczenia. |
-20~ +50°C |
| Działanie w wysokiej temperaturze |
50±2°C (obciążenie znamionowe 24h) |
| Działanie w niskich temperaturach |
-20±2°C (obciążenie znamionowe 24h) |
| Przechowywanie w wysokiej temperaturze |
80±2 °C,24h |
| Przechowywanie w niskiej temperaturze |
-40±2°C,24h |
| wilgotność |
0~90%,Brak kondensacji wilgoci |
| Wysokość operacyjna (m) |
Wysokość pełna moc do 2000 m. -2% / 100 m, maksymalna wysokość 5000 m |
| Tryb równoległy |
| Maksymalne ilości równoległe |
8 jednostek |
