Technologia ECI eliminuje wszystkie pojedyncze punkty awarii z pełną skalowalnością; do 32 modułów równolegle i wysoką wydajnością do 96% w
konwersji AC na AC, i powyżej 93,7% w konwersji DC/AC, co zmniejsza koszty eksploatacji. Możemy budować systemy do 2,7 MVA.
Wszystkie krytyczne dla biznesu aplikacje i wszystkie rodzaje obciążeń AC. Konstrukcja jest modułowa i skalowalna z modułami inwertera wymienianymi podczas pracy, co zapewnia
niski średni czas naprawy (MTTR), redukcję kosztów serwisu i spełnia zmieniające się potrzeby przyszłej rozbudowy.
• Dodatkowe wejście AC dla zwiększonej wydajności przy podwójnej konwersji
• Szeroki zakres wejściowy AC do 293 Vac L-N
• Do 12 kVA w 2RU - 19 cali
• Do 2,7 MVA przy użyciu dodatkowego urządzenia synchronizującego
• Infrastruktura 1P lub 3P
• Kompatybilny z Inview S, X i GW

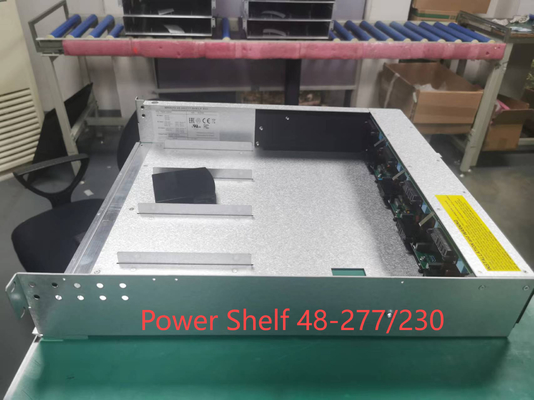

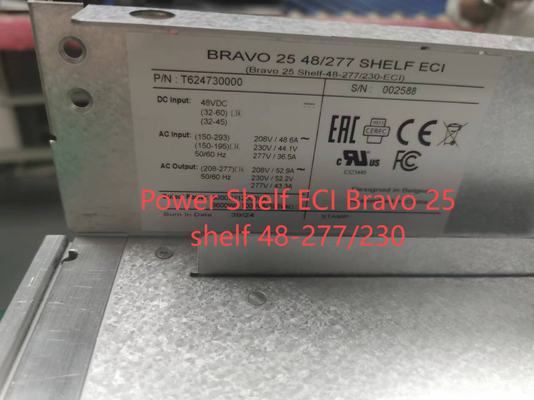

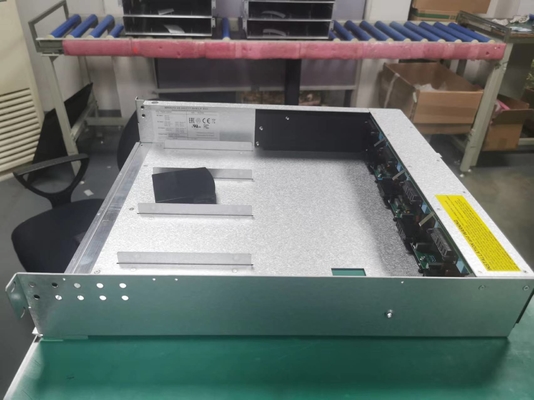

Numer części: Moduł / Półka | T621D30201 / T624730000 |
Chłodzenie / Hałas akustyczny | Chłodzenie wymuszone wentylatorem / <65dB @1metr |
Wytrzymałość dielektryczna DC/AC | 4300 Vdc |
Temperatura pracy / Wilgotność względna (RH) bez kondensacji |
Testowane zgodnie z ETS300-019-2-3 Klasa 3.1 -20°C do 65°C, obniżenie mocy od 40°C do 65°C / Maks. RH 95% przez 96 godzin rocznie |
Temperatura przechowywania / Wilgotność względna (RH) bez kondensacji |
Testowane zgodnie z ETS300-019-2-1 Klasa 1.2 -40°C do 70°C / Maks. RH 95% przez 96 godzin rocznie |
Dane wejściowe AC | |
Napięcie nominalne (prąd) | 230 Vac / 11,8 A, 240 Vac / 11,0 A i 277 Vac / 9,5 A |
Brownout | 1600 W @150 Vac / 2400 W @195 Vac liniowo malejące |
Współczynnik mocy / THD | > 0,99 / < 3% |
Częstotliwość (zakres synchronizacji) | 50 Hz (47 - 53 Hz) lub 60 Hz (57 - 63 Hz) |
Dane wejściowe DC | |
Napięcie nominalne (zakres) | 48 Vdc (32 - 63 Vdc)1 , obniżanie mocy rozpoczyna się przy 44 Vdc |
Prąd nominalny | 54,4 A |
Maksymalny prąd wejściowy (przez 15 sekund) / tętnienia napięcia | 66,8 A / < 10 mV RMS |
Dane wyjściowe AC | |
Wydajność AC do AC (EPC) / DC do AC | > 96% / > 93,7% |
Napięcie nominalne2 / Prąd (wybierany przez użytkownika) | 230 Vac / 13,1 A, 240 Vac / 12,5 A i 277 Vac / 10,8 A (200 - 277 Vac) |
Częstotliwość / dokładność częstotliwości | 50 lub 60 Hz / 0,03% |
Moc wyjściowa nominalna | 3 kVA / 2,4 kW @ 230 Vac |
Prąd nominalny | 13 A @ 230 Vac |
Dostępny modułowy system inwerterowy!
