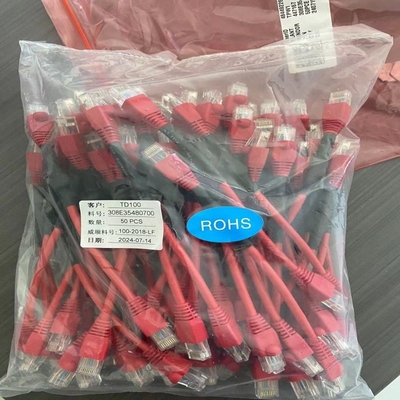

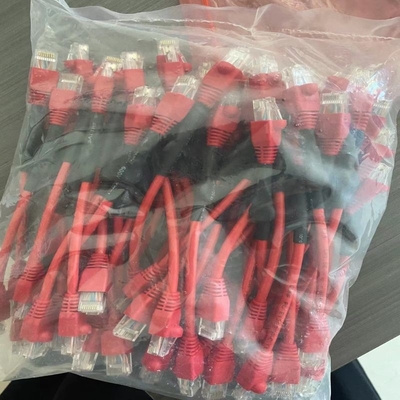

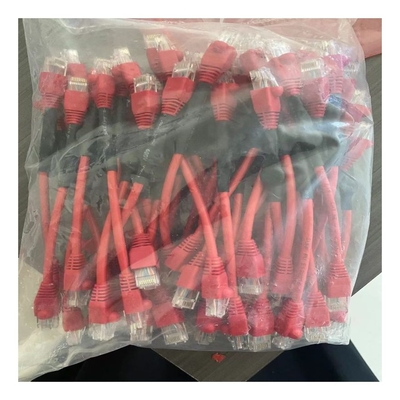

Eltek Harness Kabel synchronizacyjny półka do półki P/N 308E35480700 Rdzeń zasilania

Odpowiednie sterowanie kablem prądu stałego

Na rysunku 10 przedstawiono właściwe przewody kablowe dla połączeń wyłączników.punktów podłączeniaUWAGA: Inne przekierowanie kabli może zaszkodzić personelowi lub systemowi.

Obwód 9 zawiera cztery wyłączniki i dwadzieścia złączy bezpieczników GMT. Wszystkie złącza wyjściowe prądu stałego są dostępne z tyłu (rysunek 12),natomiast wyłączniki i bezpieczniki są dostępne z przodu (rysunek 11).

Zapewnij dostęp do połączeń wyjściowych i zwrotnych GMT za pomocą śrub kompresyjnych na paskach końcowych GMT z tyłu (rysunek 12).Wybierz rozmiar przewodu zgodnie ze specyfikacjami w sekcji "Wymagania wyjścia prądu stałego" na stronie 10Kable GMT powinny być kierowane prosto w dół przez otwory kablowe tuż pod blokem końcowym GMT.Wstawić bezpieczniki w odpowiednich szczelinach w bloku zabezpieczającym GMT pokazanym na rysunku 11W przypadku połączeń z wyłącznikiem prądu wyjściowego i zwrotnego (pozycje A i B) podłączyć sznurki do podwójnych sznurków 1⁄4 ′ -20 z środkami 5/8 ′, dostępnych z tyłu, jak pokazano na rysunku 12.Przerywacze znajdują się za drzwiami dystrybucyjnymi po prawej stronie układu, jeśli patrzy się na nie z przodu (rysunek 11).. Rozmiary przewodów i sznurków zgodnie ze specyfikacjami w sekcji "Wymogi wyjścia prądu stałego" na stronie 10.Kable przełącznikowe należy przeprowadzić przez otwory kablowe po lewej stronie półki, gdy patrzy się na nią z tyłu (rysunek 10). NIE łączyć obciążenia sprzętu z podłączeniami wyjściowymi chronionymi LVD.
