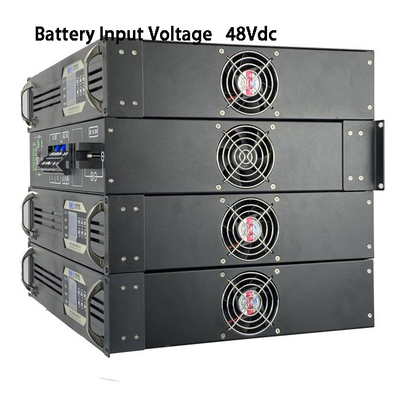

Falowniki z czystą falą sinusoidalną serii DT-1000 to nowe rozwiązanie BWITT
dostosować falownik. Ta seria to profesjonalna obudowa typu rack 19” z
szeroka gama opcji dostosowanych do różnych zastosowań.
Opis:
Ten typ falownika montowanego w szafie typu Rack to nowa generacja rozwiązania falownika z podwójnym wejściem
przeznaczony do zastosowań w obszarze komunikacji, który nadaje się do wysokich wymagań
niezawodność systemu komunikacyjnego. Rozwiązanie wyposażone jest w zasilanie 230V AC
zasilanie i wejście zasilania 24 V DC, które wypełnia lukę pomiędzy tradycyjnym zasilaniem UPS
dostarczamy i dostarczamy typowe rozwiązania falowników sinusoidalnych.
Wykorzystuje nowatorską strukturę projektową, która pomaga użytkownikom zapewnić czyste, stabilne i trwałe zasilanie prądem zmiennym
zapewnia moc dla obciążeń krytycznych i ma taką samą niezawodność jak system zasilania prądem zmiennym.
Charakterystyka konstrukcyjna dedykowanego falownika komunikacyjnego o czystej fali sinusoidalnej zapewnia
bezproblemowa konwersja między zasilaniem prądem zmiennym i stałym, prawie bez konwersji
opóźnienie i wbudowany przełącznik statyczny.
Główne cechy:
Standardowa obudowa do montażu w szafie 19” 2 RU;
Prawdziwa fala sinusoidalna (THD < 3%)；
Duży wyświetlacz LCD 128*64 cyfrowy, informacje o danych, 4 działające diody LED;
5 tras styku suchego dla systemu (błąd wejścia DC, błąd wejścia AC, przeciążenie)
informacje, informacje o obejściu i błąd wyjścia)；
Port komunikacyjny RS232 i RS485 oraz opcjonalny SNMP；
Autotest po włączeniu zasilania, miękki start wyjściowy, automatyczne ponowne uruchomienie podczas odzyskiwania zasilania prądem przemiennym lub stałym;
Funkcja automatycznego przełączania: DC na AC, obejście AC, mniej niż 5 ms;
Monitorowanie stanu pracy systemu w czasie rzeczywistym, alarm dźwiękowy i wizualny;
Rejestruje historyczne komunikaty alarmowe i umożliwia ich przeglądanie;
Wbudowany regulator napięcia stabilizuje napięcie prądu przemiennego;
Dostępne obejście konserwacyjne/DC;
Ochrona: zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem, zabezpieczenie przed zbyt wysokim/niskim napięciem akumulatora
zabezpieczenie, przeciwprzepięciowe, przeciwprzepięciowe;
Aplikacja:
Wszystkie aplikacje o znaczeniu krytycznym dla biznesu i wszystkie rodzaje obciążeń prądu przemiennego.
Konstrukcja jest modułowa i skalowalna, z możliwością wymiany na gorąco
moduły inwerterowe zapewniające krótki średni czas naprawy
obniżenie kosztów obsługi i dostosowanie do zmieniających się warunków
potrzeby przyszłej ekspansji.
Parametry:
| Model |
BWT48/230-1KVA |
| WEJŚCIE |
| Napięcie wejściowe akumulatora |
48 V prądu stałego |
| Zakres napięcia akumulatora |
42-58 V prądu stałego |
| Prąd wejściowy DC |
Maksymalnie 23,8 A |
| Napięcie wejściowe obejścia |
230Vac Normal |
| Zakres napięcia obejściowego |
170~270 V prądu przemiennego |
| Częstotliwość wejściowa prądu przemiennego |
50Hz |
| Zakres częstotliwości |
43~67Hz |
| PF |
>0,8 |
| WYJŚCIE |
| Wydajność wyjściowa |
1000VA |
| Moc znamionowa wyjściowa |
800 W |
| Znamionowe napięcie wyjściowe |
230VAC (tryb inwertera) |
| Prąd wyjściowy znamionowy |
3,47A |
| Zakres napięcia wyjściowego |
230Vac (tolerancja ±1,5% w trybie inwertera) |
| Wydajność wyjściowa |
≥85% (tryb inwertera) |
| Częstotliwość wyjściowa |
50Hz |
| Fala wyjściowa |
Czysta fala sinusoidalna |
| THD |
≤3% (obciążenie liniowe) |
| Czas przełączania (obejście do trybu falownika) |
≤5ms (z obciążeniem) |
| FUNKCJA OCHRONNA |
| Zabezpieczenie wyłącznika podnapięciowego prądu przemiennego |
≤176Vac (napięcie wsteczne ≥10Vac) |
| Zabezpieczenie przed przepięciami AC |
≥264AC |
| Powyżej temperatury |
Tak (automatyczne przełączanie) |
| Punkt ochrony przed zbyt niskim napięciem akumulatora |
≤40 V prądu stałego |
| Alarm niskiego napięcia akumulatora |
43 V prądu stałego ± 0,5 |
| Punkt ochrony przed przepięciem akumulatora |
≥60 V prądu stałego |
| Punkt odzyskiwania przepięcia akumulatora |
≤57 V prądu stałego |
| Zabezpieczenie przed nadmiernym prądem wyjściowym |
| Nośność ponadnormatywna |
Kontynuuj pracę 60s@100%<obciążenie<120% |
| Nośność ponadnormatywna |
Kontynuuj pracę przez 10s@121%<Obciążenie<150% |
| Ochrona przed przegrzaniem |
Tak |
| zabezpieczenie przed zwarciem |
Tak (Nie testuj pod napięciem AC) |
| Ochrona przed odwrotnym podłączeniem |
Tak |
| Wyjście OVP |
≥264VAC (tryb inwertera) |
| Alarm niskiego napięcia wyjściowego |
≤176VAC (tryb inwertera) |
| BEZPIECZEŃSTWO I EMC |
| Wytrzymałość dielektryczna (podwozie AC) |
3500 V DC/10 mA//1 min. Brak przebicia, przebicia, łuku elektrycznego (priorytet tylko dla wejścia AC) |
| Wytrzymałość dielektryczna (podwozie DC) |
750 V DC/10 mA/1 min. Bez przeskoku iskry i przebicia
|
| LVD |
PN-EN 60950-1 |
| EMC/EM I |
PN-EN 61000-6-3;EN 61000-6-1; IEC 61000-6-2 i IEC 61000-6-4 |
|
RoHS-y
|
IEC 62321-4, IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8
|
| WYDAJNOŚĆ TESTÓW ŚRODOWISKOWYCH |
| Temperatura otoczenia. |
-20~ +50℃ |
| Chłodzenie |
2*Wentylatory |
| Praca w wysokiej temperaturze |
50±2℃ (obciążenie znamionowe 24H) |
| Praca w niskiej temperaturze |
-20±2℃ (obciążenie znamionowe 24H) |
| Przechowywanie w wysokiej temperaturze |
80±2 ℃, 24 godziny |
| Przechowywanie w niskiej temperaturze |
-40±2℃, 24 godziny |
| Wilgotność |
0~90%, brak kondensacji wilgoci |
| Wysokość operacyjna (m) |
Wysokość Pełna moc do 2000 m. Obniżenie mocy -2% / 100 m, maks. wysokość 5000 m |
| KOMUNIKACJA |
| 232 i 485 rupii |
Tak |
| SNMP |
Opcjonalny |
| Kontakt suchy |
5 grupa |
| WYŚWIETLACZ LCD |
|
Stan LCD
|
Napięcie wejściowe i wyjściowe, częstotliwość, prąd wyjściowy, temperatura, współczynnik obciążenia, LOGO itp.
|
|
Stan falownika
|
Normalne napięcie sieciowe, normalny falownik, zbyt niskie napięcie akumulatora i przeciążenie wyjściowe itp.
|
| POMIAR |
| Rozmiar szer.*gł.*wys.(mm) |
482 mm * 347 mm * 88 mm (2 jednostki) |
| Waga |
11,5 kg |
