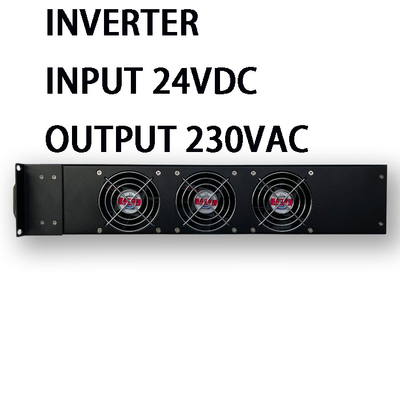

Czysty falownik fal sinusów serii DT-1000 jest BWITT nowy rozszerzyć
Ta seria jest profesjonalnym obudowa 19 ′′ stojak z
szeroki zakres możliwości dostosowanych do zastosowań.
Opis:
Ten rodzaj Inwerter stojak z nową generacją rozwiązania dwustronnego wejścia Inverter
Zastosowany do zastosowań komunikacyjnych, który nadaje się do wysokiej
rozwiązanie jest wyposażone w napęd prądu przemiennego 230 V
zasilacz i 24V prądu stałego wejście, które wypełnia lukę między tradycyjnym zasilaczem UPS
Zapewnienie i powszechne czyste rozwiązania falownika fal sinowych.
Wykorzystuje nowatorską strukturę projektową, która pomaga użytkownikom zapewnić czysty, stabilny i trwały AC
zasilanie na obciążenia krytyczne i ma taką samą wysoką niezawodność jak system zasilania prądem przemiennym.
Charakterystyka konstrukcyjna dedykowanego komunikatora czystych falowników fal sinowych zapewnia
bezproblemowa konwersja pomiędzy zasilaczem prądu przemiennego i prądu stałego, prawie bez konwersji
opóźnienie i wbudowanie przełącznika statycznego.
Główne cechy:

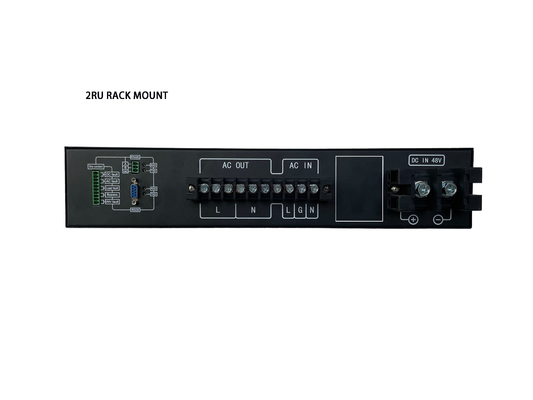

/Standardowy 19 ′ Rakietnik2 Podwozie RU;
/Prawdziwa moc fal sinusów (T.H.D < 3%);
/Duży, cyfrowy wyświetlacz LCD o pojemności 128*64 z informacjami o danych,4 działający wyświetlacz LED;
/5 Trasy Suchy kontakt dla systemu (błąd wejścia prądu stałego, błąd wejścia prądu przemiennego, przeciążenie)
informacje, informacje o obejściu i usterka wyjściowa);
/RS232 i RS485 i opcjonalny port komunikacji SNMP;
/Samotest włączania zasilania, miękkie uruchomienie wyjścia, automatyczne ponowne uruchomienie podczas odzyskiwania prądu AC lub DC;
/Funkcja automatycznego przełączania: prąd stały do prądu przemiennego, bypass prądu przemiennego, mniej niż 5 ms;
/Monitoring stanu pracy systemu w czasie rzeczywistym,Alarm dźwiękowy i wizualny;
/Zapisywanie historii sygnału alarmowego i możliwość jego zapytania;
/Wbudowany regulator napięcia Stabilizuj napięcie AC;
/dostępny obwodnik serwisowy /przewód prądu stałego;
/Ochrona:ochrona przed krótkim obciążeniem, ochrona przed obciążeniem, ochrona przed przeciążeniem akumulatora
ochrona przed prądem i temperaturą;
Zastosowanie:
Wszystkie kluczowe aplikacje biznesowe i wszelkiego rodzaju obciążenia AC.
Konstrukcja jest modułowa i skalowalna
Moduły falownicze zapewniające niskie średnie czasy naprawy
Zmniejszenie kosztów usług i spełnienie zmieniających się
potrzeby przyszłej ekspansji.
Parametry:
| Dane techniczne |
| Model |
BWT24/230-1KVA |
BWT24/230-2KVA |
BWT24/230-3KVA |
| INPUT |
| Napięcie wejściowe akumulatora |
24Vdc |
| Zakres napięcia akumulatora |
21-29Vdc |
| Prąd wejściowy prądu stałego |
45.45A Max |
90.9A Maks. |
136.4A Maksymalnie |
| Napięcie wejściowe obejścia |
230VacNorm |
| Zakres napięcia obejścia |
100-140VAC
)
|
| Częstotliwość wejścia AC |
50 Hz |
| Zakres częstotliwości |
43 ~ 67 Hz |
| PF |
> 0.8 |
| Wynik |
| Pojemność produkcji |
1000VA |
2000VA |
3000VA |
| Nominalna zdolność produkcyjna |
800 W |
1600 W |
2400W |
| Wydajność znamionowa |
230 VAC (tryb inwertera) |
| Narysowany prąd wyjściowy |
3.47A |
6.95A |
10.43A |
| Zakres napięcia wyjściowego |
230Vac ((tolerancja ±1,5% @tryb Inwertera) |
| Wydajność produkcji |
≥ 85% (tryb inwertera) |
| Częstotliwość wyjścia |
50 Hz |
| Fala wyjściowa |
Czyste fale sinusów |
| THD |
≤ 3% (obciążenie linii) |
| Czas przełączania (przechodząc do trybu Inwertera) |
≤ 5 ms (z obciążeniem) |
| Wykorzystanie urządzeń ochronnych |
| AC pod ochroną przełącznika napięcia |
≤ 180VAC (prężność reakcji przeciwprzewodnikowej ≥ 5Vac) |
| Ochrona przełącznika prądu przemiennego nad napięciem |
≥ 280VAC |
| Nadciśnienie |
Tak (automatyczny przełącznik) |
| Akumulator pod punktem ochrony napięcia |
≤20VDC |
| Akumulator Alarm niskiego napięcia |
21VDC±0.5 |
| Punkt ochrony przed przeniknięciem akumulatora |
≥20VDC |
| Punkt odzyskiwania nad napięcia akumulatora |
≤ 29VDC |
| Chłodzenie |
2 Fani |
2 Fani |
4 Fani |
| Temperatura.Kontrolowanie@ Temperatura wewnętrzna>45°C i prędkość Zgodnie z mocą wyjściową Pojemność@ Moc wyjściowa >50% |
| WYJEDNIK OBROJENIA NIEPRZEDPRZEDPRZEDPRZEDPRZEDPRZEDPRZEDPRZEDPRZEDPRZEDPRZ |
| Pojemność przeciążenia |
Kontynuuj pracę 60s@ przeciążenie110%~130% |
| Pojemność przeciążenia |
Kontynuuj pracę 10s@przeciążenie > 150% |
| Ochrona nad temperaturą |
- Tak, proszę. |
| ochrona przed zwarciem |
Tak (nie należy testować w systemie AC Connect) |
| Ochrona przyłączeń odwrotnych |
- Tak, proszę. |
| ODP wyjściowy |
≥ 288VAC ((tryb inwertera) |
| Alarm niskiego napięcia |
≤ 176VAC (tryb inwertera) |
| Bezpieczeństwo i EMC |
| Siła dielektryczna (AC-chassis) |
3500Vdc/10mA//1min.Bez przebłysku, bez awarii, bez łuku (tylko priorytet wejścia AC) |
| Siła dielektryczna (DC-chassis) |
750Vdc/10mA/1min.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 i IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Wyniki badań środowiskowych |
| Temperatura otoczenia. |
-20~ +50°C |
| Działanie w wysokiej temperaturze |
50±2°C (obciążenie znamionowe 24h) |
| Działanie w niskich temperaturach |
-20±2°C (obciążenie znamionowe 24h) |
| Przechowywanie w wysokiej temperaturze |
80 ± 2 °C, 24 h |
| Przechowywanie w niskiej temperaturze |
-40±2°C, 24h |
| wilgotność |
0~90%, brak kondensacji wilgoci |
| Wysokość operacyjna (m) |
Wysokość pełna moc do 2000 m. -2% / 100 m, maksymalna wysokość 5000 m |
| Komunikacja |
| Rs232 & Rs485 |
- Tak, proszę. |
| SNMP |
Opcjonalnie |
| Kontakt na sucho |
Grupa 5 |
| LCD Display |
|
Status LCD
|
Wpływ i wyjście napięcie, częstotliwość, prąd wyjściowy, temperatura, szybkość obciążenia, logo itp.
|
|
Status inwertera
|
Normalne zasilanie główne, normalny falownik, akumulator
|
| POMYŚLENIE |
| Rozmiar W*D*H(mm) |
482 mm * 370 mm * 88 mm (2RU) |
| Waga |
11.5 kg |
