Eltek Flatpack S 3U Telecom Moc 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V

1
MOQ
1USD
Cena £
Eltek Flatpack S 3U Telecom Moc 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Marka: Wykonane na zamówienie
P/n: CA0603.001
Nazwa produktu: System zasilania 24V DC
Napięcie wejściowe: 208Vac
Wyjście prądu stałego: 24VDC
Pojemność: 6 kW
Aktualność: 250A
Waga: 60,5 kg
Podkreślić:

3U mocy telekomunikacyjnej

,

CA0603.001
Podstawowe informacje
Miejsce pochodzenia: CN
Nazwa handlowa: Eltek
Orzecznictwo: CE
Numer modelu: CA0603.001
Zapłata
Szczegóły pakowania: Drewniane kartony
Czas dostawy: 2-4 tygodnie
Możliwość Supply: 500 zestawów / miesiąc
opis produktu

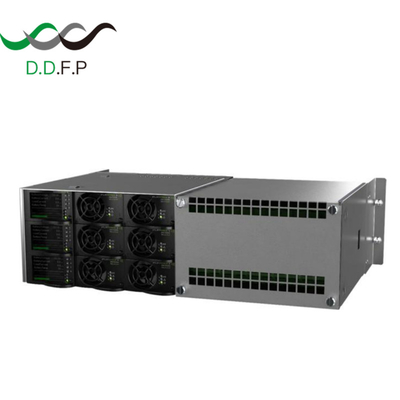

Eltek Flatpack S 3U Telecom Moc 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V 0
Eltek Flatpack S 3U system zasilania prądem stałym 24V/3x2kW CA0603.001 FPS 24V 6kW 6*230V Bulk


Opis:


Dzięki elastycznym opcjom alarmów i monitorowania w połączeniu z wyjściem zbiorczym, ten system 3U jest doskonałym elementem konstrukcyjnym dla różnych zastosowań przemysłowych.

Kluczowe cechy

  • Szafa Flatpack S 3U 3x2kW posiada 3 oddzielne systemy DC składające się z 2 redundantnych prostowników i 1 kontrolera. Dla elastyczności dwa z tych systemów mogą być połączone równolegle, aby stworzyć system z 4 prostownikami dla większej mocy wyjściowej lub zwiększonej redundancji. Wszystkie prostowniki mają oddzielne zasilanie AC, co pozwala na redundantne źródła AC dla każdego wyjścia.
  • Sygnał wyjściowy przekaźnika DC okay jest dostępny dla każdej pary prostowników. Dla zwiększonego monitoringu i kontroli jeden kontroler Smartpack S może być podłączony do każdej pary prostowników i wyjścia.
  • Oprócz większej liczby wyjść przekaźników ostrzegawczych i alarmowych, zapewnia konfigurację, status i logi za pośrednictwem wyświetlacza lub portu Ethernet.

Zastosowanie



Przemysł morski, okrętowy i procesowy

Zastosowania na tych rynkach wymagają najnowocześniejszych, niezawodnych i bezpiecznych systemów zasilania prądem stałym. Flatpack S zapewnia wiodącą w branży gęstość mocy w swoim segmencie, wiele funkcji bezpieczeństwa, szeroki zakres temperatur pracy i doskonałą niezawodność w małej obudowie.

Filtry wejściowe AC zapewniają zgodność z zasadami DnV dotyczącymi klasyfikacji statków, szybkich i lekkich jednostek pływających oraz standardami DnV Offshore.



CECHY I ZALETY PRODUKTU



Prostowniki Flatpack S

Rodzina Flatpack S będzie obejmować modele obejmujące większość zastosowań pod względem napięcia wyjściowego i mocy, wydajności i specjalnych wymagań. Wszystkie prostowniki posiadają inteligentne funkcje samoobrony, takie jak zmniejszona moc wyjściowa w wysokich temperaturach lub niskim zasilaniu.

Dostępne są również modele ze zwiększoną ochroną nadnapięciową wyjścia. Flatpack S 24/1000 SIL3 OVP ma SIL3 na napięciu wyjściowym przekraczającym 30V. Jest w stanie obsłużyć podwójną awarię i ma interwał testu dowodowego przekraczający 15 lat.
System DC

Szafa Flatpack S 3U 3x2kW posiada 3 oddzielne systemy DC składające się z 2 redundantnych prostowników i 1 kontrolera. Dla elastyczności dwa z tych systemów mogą być połączone równolegle, aby stworzyć system z 4 prostownikami dla większej mocy wyjściowej lub zwiększonej redundancji. Wszystkie prostowniki mają oddzielne zasilanie AC, co pozwala na redundantne źródła AC dla każdego wyjścia.

Sygnał wyjściowy przekaźnika DC okay jest dostępny dla każdej pary prostowników. Dla zwiększonego monitoringu i kontroli jeden kontroler Smartpack S może być podłączony do każdej pary prostowników i wyjścia. Oprócz większej liczby wyjść przekaźników ostrzegawczych i alarmowych, zapewnia konfigurację, status i logi za pośrednictwem wyświetlacza lub portu Ethernet

Parametry:



Indywidualne zasilanieJednofazowe dla każdego prostownika
Napięcie230 VAC/DC nominalne, maks. 300 VAC/DC*
Prąd maksymalny5,9 Arms dla każdego zasilania*
Połączenie

2 x 2,5mm2 dla każdego prostownika; L + N
3 x końcówka kablowa M6 tył; PE

* Szczegółowe informacje znajdują się w karcie katalogowej dla danego prostownika.
WYJŚCIE DC
Napięcie24 Vdc*
Prąd maksymalny3 x 83 A system *
Połączenie6 x 16/25mm2 (3 x VDC+ i 3 x VDC-) Można łączyć równolegle za pomocą mostków.
* Szczegółowe informacje znajdują się w karcie katalogowej dla danego prostownika.
INNE SPECYFIKACJE
# prostowników2 pozycje dla każdego wyjścia (4, jeśli połączone równolegle)
# kontrolera1 pozycja dla każdego wyjścia
Izolacja

3,0 kVAC - wejście do wyjścia
1,5 kVAC - wejście do ziemi
0,5 kVDC - wyjście do ziemi

Temperatura pracy-40 do +85°C (-40 do +185°F) *
Temperatura przechowywania-40 do +85°C (-40 do+185°F)
MontażMontaż tylny na ramie 19" lub płycie montażowej (domyślnie) Montaż przedni wpuszczany na ramie 19" (opcjonalnie, nr kat. 278626)
MTBF> 500 000 godzin Telcordia SR-332 Issue 1, metoda III (a) (Totoczenia: 45°C)
IEC Prot. Cl.IP20
Wymiary

o Wysokość: 132,5 mm (3U)
o Szerokość: 482,6 mm (aby pasował do montażu 19")

o Głębokość: 300 mm łącznie z tylnymi wspornikami montażowymi, 252 mm bez wsporników. Głębokość 300 mm wymagana w zamkniętych szafach dla przepływu powietrza

Waga

CS0603.000 7,8 kg (17,2 funtów) z wyłączeniem modułów

CS0603.001 6,0 kg (13,2 funtów) z wyłączeniem modułów

* szczegółowe informacje na temat obniżania temperatury znajdują się w karcie katalogowej prostownika
KONTROLA, MONITOROWANIE I ALARMY

Bez kontrolera
Połączenie
Z Smartpack S
Połączenie

Alarm prostownika połączonego szeregowo dla każdej pary prostowników ⑴

2 x 1,5mm2; COM, NC (Do obciążenia maksymalnie 30V i 100mA) Pomiar prądu akumulatora ⑵
Pomiar bezpiecznika akumulatora i obciążenia ⑵
2 LVD⑵
10 x 1,5mm2

 Połączenia temperatury, wejścia i wyjścia alarmowego na kontrolerze ⑵

(1) szczegółowe informacje znajdują się w karcie katalogowej prostownika
(2) szczegółowe informacje znajdują się w karcie katalogowej Smartpack S

OBOWIĄZUJĄCE NORMY
Bezpieczeństwo elektryczne

IEC 60950-l/-3rdedycja
UL60950-l/-3rdedycja

EMC

ETSI EN 300 386 V.l.4.1
EN 61000-6-1 (odporność, przemysł lekki)
EN 61000-6-2 (odporność, przemysł)
EN 61000-6-3 (emisja, przemysł lekki)
EN 61000-6-4 (emisja, przemysł)
FCC Part 15 Subpart 109

Harmoniczne siecioweEN 61000-3-2
Morski

DNV-OS-D202, rozdz. 2 sek. 4 (DNV 2.4) o Temperatura CL B o Wilgotność CL B
o Wibracje CL A
o EMC CL B*)

Środowisko

ETSI EN 300 019-2-1 Klasa 1.2
ETSI EN 300 019-2-2 Klasa 2.3
ETSI EN 300 019-2-3 Klasa 3.2
ETSI EN 300 132-2
Zgodny z RoHS

*)ClassAforCA0603.001
