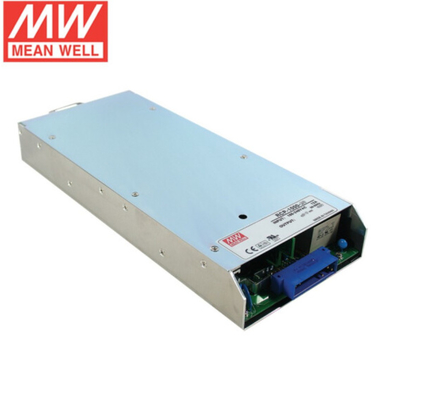

Seria Mean Well RCP 19-calowy zasilacz 1000W-1800W RCP-1000-12 RC0-1000-24 system zasilania;
Cechy :
- Kompletne rozwiązanie front-end do montażu w szafie: prostownik i ładowarka
- 1U niski profil
- Dostępna półka rack 19 cali
Moc :
1000W ~ 18000W
Model :
Moc:RCP-1000/RCP-1600/RCP-2000
Ładowarka: RCB-1600

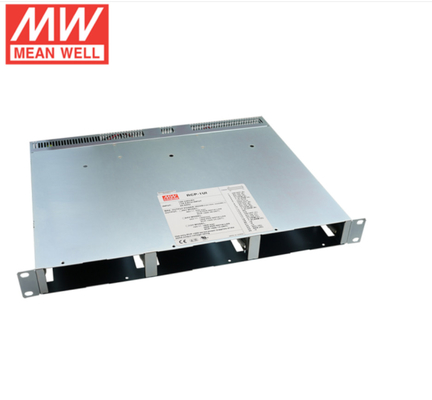

Szafa:RCP-1U /RHP-1U /RKP-1U
Kontroler i monitor: RCP-MU /RKP-CMU1
Aplikacje
- Automatyka przemysłowa
- System architektury rozproszonej mocy
- Rozwiązania bezprzewodowe/telekomunikacyjne
- Nadmiarowy system zasilania
- System ładowania pojazdów elektrycznych
- System źródła prądu stałego
Karta techniczna :
| MODEL |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
12V |
24V |
48V |
| ZNAMIONOWY PRĄD |
60A |
40A |
21A |
| ZAKRES PRĄDU |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| MOC ZNAMIONOWA |
720W |
960W |
1008W |
| TŁUSZCZENIE I HAŁAS (maks.)Uwaga.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| REGULACJA NAPIĘCIAZAKRES (SVR) |
11,6 ~ 12,4 V |
23,2 ~ 24,8 V |
46,3 ~ 49,7 V |
| TOLERANCJA NAPIĘCIAUwaga.3 |
±1,0% |
±1,0% |
±1,0% |
| REGULACJA LINII |
±0,5% |
±0,5% |
±0,5% |
| REGULACJA OBCIĄŻENIA |
±0,5% |
±0,5% |
±0,5% |
| KONFIGURACJA, CZAS WZROSTU |
1000ms, 60ms/230VAC przy pełnym obciążeniu |
| CZAS PODTRZYMANIA (typ.) |
16ms/230VAC przy pełnym obciążeniu |
|
WEJŚCIE
|
NAPIĘCIEZASIĘG Uwaga.4 |
90 ~ 264VAC 127 ~ 370VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| WYDAJNOŚĆ (Typ.) |
81% |
87% |
89% |
| PRĄD AC (typ.) |
8,5A/115VAC 4,5A/230VAC |
10,5A/115VAC 5,5A/230VAC |
11A/115VAC 5,5A/230VAC |
| PRĄD ROZRUCHOWY (typ.) |
ZIMNY ROZRUCH 50A |
| PRĄD UPŁYWOWY |
<1,1mA / 230VAC |
|
OCHRONA
|
PRZECIĄŻAĆ |
105 ~ 125% znamionowej mocy wyjściowej |
| Rodzaj ochrony: stałe ograniczenie prądu, odzyskuje się automatycznie po usunięciu usterki; |
| PONAD NAPIĘCIE |
13,2 ~ 16,2 V |
26,4 ~ 32,4 V |
52,8 ~ 64,8 V |
| Rodzaj ochrony: wyłącz napięcie o/p, włącz ponownie, aby odzyskać; |
| POWYŻEJ TEMPERATURY |
Wyłącz napięcie wyjściowe, odzyskuje automatycznie po spadku temperatury; |
|
FUNKCJONOWAĆ
|
ZASILANIE POMOCNICZE |
5V przy 0,3A |
| ZDALNE STEROWANIE ON-OFF |
Sygnałem elektrycznym lub stykiem bezprądowym WŁ: zwarty WYŁ: otwarty |
| ZDALNY WYCZUCIE |
Kompensacja spadku napięcia na okablowaniu obciążenia do 0,5 V |
| PROGRAMOWALNE NAPIĘCIE WYJŚCIOWE |
Regulacja napięcia wyjściowego jest dopuszczalna do 90 ~ 110% nominalnego napięcia wyjściowego.Proszę odnieść się do instrukcji działania. |
| SYGNAŁ DC OK |
Izolowane wyjście sygnału TTL, zapoznaj się z instrukcją instalacji |
| AC OK SYGNAŁ |
Izolowane wyjście sygnału TTL, zapoznaj się z instrukcją instalacji |
| OSTRZEŻENIE PRZED TEMPERATURĄ |
Logiczne "Wysokie" dla ostrzeżenia o nadmiernej temperaturze, zapoznaj się z instrukcją instalacji, izolowany sygnał |
|
ŚRODOWISKO
|
TEMP. PRACY |
-20 ~ +60 ℃ (patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| TEMP.WSPÓŁCZYNNIK |
±0,02%/℃ (0~50℃) |
| WIBRACJA |
10 ~ 500Hz, 2G 10min./1 cykl, 60min.każdy wzdłuż osi X, Y, Z |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 5)
|
STANDARDY BEZPIECZEŃSTWA |
UL62368-1, CSA C22.2 nr 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 zatwierdzone |
| WYTRZYMAŁE NAPIĘCIE |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25℃/70% RH |
|
EMISJA EMC
|
Parametr |
Standard |
Poziom testowy / Uwaga |
| Prowadzone |
BS EN/EN55032 (CISPR32) |
Klasa B |
| Promieniowane |
BS EN/EN55032 (CISPR32) |
Klasa B |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
----- |
| Migotanie napięcia |
BS EN/EN61000-3-3 |
----- |
|
ODPORNOŚĆ EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parametr |
Standard |
Poziom testowy / Uwaga |
| ESD |
BS EN/EN61000-4-2 |
Poziom 3, powietrze 8KV;Poziom 2, kontakt 4KV |
| Promieniowane |
BS EN/EN61000-4-3 |
Poziom 3 |
| EFT / seria |
BS EN/EN61000-4-4 |
Poziom 3 |
| Wzrost |
BS EN/EN61000-4-5 |
Poziom 4, 4KV/uziemienie liniowe;Poziom 3, 2KV/linia-linia |
| Prowadzone |
BS EN/EN61000-4-6 |
Poziom 3 |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 4 |
| Spadki i przerwy w napięciu |
BS EN/EN61000-4-11 |
>95% dip 0,5 okresów, 30% dip 25 okresów,
>95% przerw 250 okresów
|
|
INNI
|
MTBF |
840,8 tys. godz. min.Telcordia SR-332 (Bellcore);min. 107,4 tys.MIL-HDBK-217F (25 ℃) |
| WYMIAR |
295 * 127 * 41 mm (dł. * szer. * wys.) |
| USZCZELKA |
1,93 kg;6 sztuk/12,6 kg/1,04 CUFT |
| NOTATKA |
1. Wszystkie parametry NIE wymienione specjalnie są mierzone przy napięciu wejściowym 230VAC, obciążeniu znamionowym i temperaturze otoczenia 25℃.
2. Tętnienia i szumy są mierzone przy szerokości pasma 20 MHz przy użyciu 12-calowej skrętki zakończonej równoległym kondensatorem 0,1 uf i 47 uf.
3. Tolerancja: obejmuje ustawienie tolerancji, regulację linii i regulację obciążenia.
4. Przy niskich napięciach wejściowych może być potrzebne obniżenie wartości znamionowych.Proszę sprawdzić krzywą obniżania wartości znamionowych, aby uzyskać więcej informacji.
5. Zasilacz jest uważany za element, który zostanie zainstalowany w urządzeniu końcowym.Wszystkie testy EMC są wykonywane przez montaż urządzenia na
metalowa płyta 720 mm * 360 mm o grubości 1 mm.Ostateczne urządzenie musi zostać ponownie potwierdzone, że nadal spełnia dyrektywy EMC.Aby uzyskać wskazówki, jak
wykonać te testy EMC, patrz „Testowanie EMI zasilaczy komponentów”.(dostępne na http://www.meanwell.com)
6. Obniżenie temperatury otoczenia o 3,5 ℃/1000 m w przypadku modeli bez wentylatora i 5 ℃/1000 m w przypadku modeli z wentylatorem w przypadku pracy na wysokości powyżej 2000 m (6500 stóp).
