| Dane techniczne |
| Model |
BWT48/120-1KVA |
BWT48/120-2KVA |
BWT48/120-3KVA |
| WEJŚCIE |
| Napięcie wejściowe akumulatora |
48Vdc |
| Zakres napięcia akumulatora |
42-58Vdc |
| Prąd wejściowy DC |
Maks. 23,8 A |
47,6 A maks |
71.4A maks. |
| Napięcie wejściowe obejścia |
120VacNorm |
| Zakres napięcia obejścia |
100-140VAC
)
|
| Częstotliwość wejściowa AC |
60Hz |
| Zakres częstotliwości |
43~67Hz |
| PF |
>0,8 |
| WYJŚCIE |
| Pojemność wyjściowa |
1000VA |
2000VA |
3000VA |
| Znamionowa pojemność wyjściowa |
800W |
1600W |
2400W |
| Znamionowe napięcie wyjściowe |
120VAC (tryb falownika)- |
| Znamionowy prąd wyjściowy |
6.67A |
13,3A |
20A |
| Zakres napięcia wyjściowego |
120 V AC (tolerancja ±1,5% w trybie falownika) |
| Wydajność wyjściowa |
≥85% (tryb falownika) |
| Częstotliwość wyjściowa |
60Hz |
| Fala wyjściowa |
57~63Hz |
| THD |
Czysta fala sinusoidalna |
| Czas przełączania (obejście do trybu falownika) |
≤5ms (z obciążeniem) |
| FUNKCJA OCHRONNA |
| Zabezpieczenie podnapięciowe AC |
≤90VAC (napięcie luzu ≥5Vac) |
| Ochrona przed przepięciami AC |
≥140VAC |
| Powyżej temperatury |
Tak (automatyczne przełączanie) |
| Akumulator pod napięciem punkt ochrony |
≤40VDC |
| Alarm niskiego napięcia baterii |
43 V DC ± 0,5 |
| Punkt ochrony akumulatora przed przepięciem |
≥60VDC |
| Punkt przywracania przepięcia akumulatora |
≤57VDC |

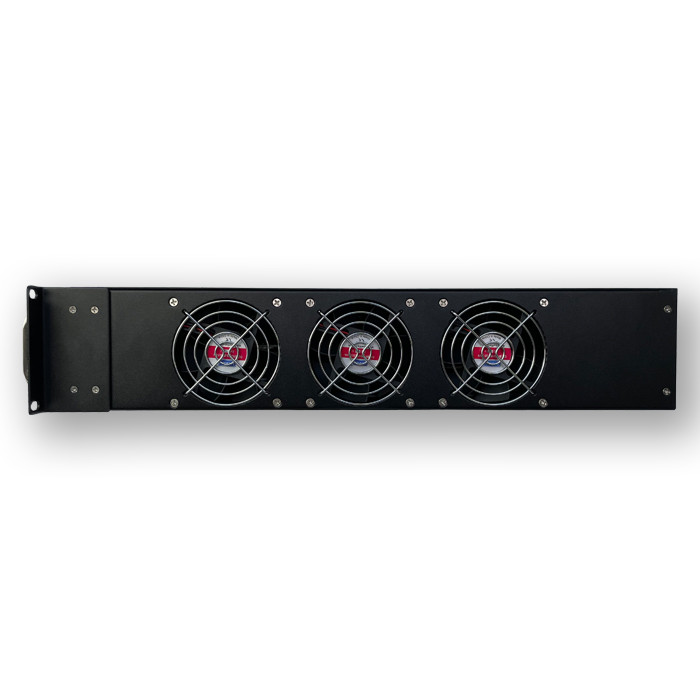

| Chłodzenie |
2 wentylatory |
2 wentylatory |
4 wentylatory |
| Temp.Control@ Temperatura wewnętrzna>45℃ i prędkość Zgodnie z wydajnością wyjściową@ Wydajność wyjściowa>50% |
| WYJŚCIE PONADPRĄDOWE ZABEZPIECZENIE |
| Ponad obciążeniem |
Kontynuuj pracę @przeciążenie 110% |
| Ponad obciążeniem |
Kontynuuj pracę 60s przy przeciążeniu 110%~130% |
| Ponad obciążeniem |
Kontynuuj pracę 10s przy obciążeniu >150% |
| Powyżej temperatury.Ochrona |
TAk |
| zabezpieczenie przed zwarciem |
Tak (nie testuj pod AC Connect) |
| Ochrona przed odwrotnym połączeniem |
TAk |
| Wyjście OVP |
≥144VAC (tryb falownika) |
| Alarm niskiego napięcia wyjściowego |
≤88VAC (tryb inwertera) |
| BEZPIECZEŃSTWO I EMC |
| Wytrzymałość dielektryczna (podwozie AC) |
3500Vdc/10mA//1min .Bez przeskoków, bez awarii, bez łuku (tylko priorytet wejścia AC) |
| Wytrzymałość dielektryczna (podwozie DC) |
750Vdc/10mA/1min.Bez błysku, bez awarii
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3;EN 61000-6-1 ;IEC 61000-6-2 i IEC 61000-6-4 |
|
ROHS
|
IEC62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8 |
| WYDAJNOŚĆ TESTU W ŚRODOWISKU |
| Temperatura otoczenia. |
-20~+50℃ |
| Chłodzenie |
|
| Praca w wysokiej temperaturze |
50±2 ℃ (obciążenie znamionowe 24H) |
| Praca w niskiej temperaturze |
-20±2 ℃ (obciążenie znamionowe 24H) |
| Przechowywanie w wysokiej temperaturze |
80±2 ℃,24H |
| Przechowywanie w niskiej temperaturze |
-40 ± 2 ℃, 24 H |
| Wilgotność |
0 ~ 90%, bez kondensacji wilgoci |
| Wysokość robocza (m) |
Wysokość Pełna moc do 3000m.derating -2% / 100m, max wysokość 5000m |
| KOMUNIKACJA |
| RS232 i RS485 |
TAk |
| SNMP |
Opcjonalny |
| Suchy kontakt |
5 grup |
| WYŚWIETLACZ LCD |
|
Stan LCD
|
Napięcie wejściowe i wyjściowe, częstotliwość, prąd wyjściowy, temperatura, wskaźnik obciążenia, LOGO itp.
|
|
Stan falownika
|
Normalne zasilanie sieciowe, normalny falownik, podnapięcie akumulatora i przeciążenie wyjścia itp.
|
| POMIAR |
| Rozmiar W * D * H (mm) |
482 mm * 370 mm * 88 mm (2RU) |
| Waga |
11,5 kg |
