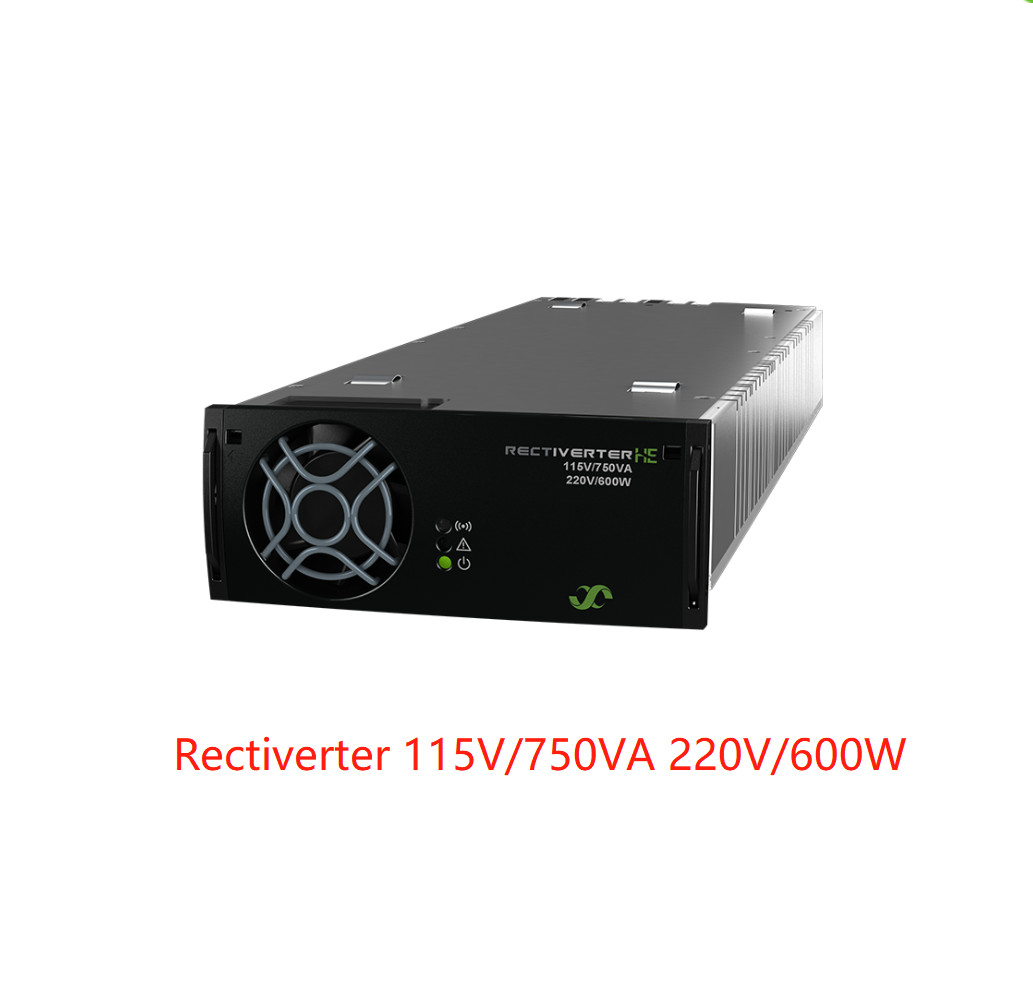

Modele / informacje o zamówieniu 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Numer części 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| AC OUTPUT DATA |
| napięcie (domyślne) / (zakres regulowany) 230 VKlimatyzator/ 200 - 240 VKlimatyzator115 VKlimatyzator/ 100 - 127 VKlimatyzator |
| Częstotliwość (standardowy tryb falownika) 50 Hz (adaptywny) 60 Hz (adaptywny) |
| Częstotliwość (tryb inwertera ustawialny) 50Hz, 60Hz lub ostatnio zsynchronizowane 50/60Hz (adaptywne), 94-106Hz6) |
| Maksymalna moc (nieprzerwana / przeciążenie (< 15 s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Podział obciążenia ±5% mocy czynnej od 10 do 100% obciążenia |
| Maksymalny prąd (nieprzerwany / przeciążenie (< 15 s)) 6,5 ARMS/ 8,7 ARMS |
| Prąd (maksymalny) Prędkość ruchu (20 ms) 32 A (6 x nominalna) |
| THD < 1,5 % przy obciążeniu oporowym |
| bezpiecznik ochronny w kształcie litery L, podłączalny na gorąco, varistor |
| Wyniki DATA DC |
| napięcie (domyślne) / (zakres regulowany) 122,5 VD.C./ 97 - 145 VD.C. |
| Moc (maksymalna moc wejściowa @nominalna) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Prąd (maksymalny @V)WYJEDNIE≤ 108 VD.C.) 11.11 A1)1.38 A - 5.55 A1)0.69 A - |
| Czas trwania, maksymalna moc wyjściowa > 10 ms; VWYJEDNIE> 95 VD.C.(tylko w trybie wyprostowania) |
| Podział prądu (10-100% obciążenia) ±5% maksymalnego prądu od 10 do 100% obciążenia |
| Regulacja napięcia statycznego (10-100% obciążenia) ±0,5% |
| Dynamiczna regulacja napięcia ±5,0% dla 10-90% lub 90-10% zmienności obciążenia, czas regulacji < 50 ms |
| Ruch < 500 mVPP, szerokość pasma 30 MHz |
| Ochrona przeciw zwarciom, wyłączenie nad napięciem, odwrócona biegunowość, ORing FET i bezpiecznik |
| Wprowadzenie danych |
| Władowanie wejściowe AC Main (zakres / odłączenie LV) 185 - 275 VKlimatyzator/ 170 VKlimatyzator95 - 140 VKlimatyzator/ 85 VKlimatyzator |
| Prąd prądu zmiennego (maksymalnie) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Częstotliwość (domyślna: zakres synchronizacji) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Częstotliwość (regulowana: zakres synchronizacji) 47-53 Hz, 57-63 Hz lub obie (adaptywna) |
| Współczynnik mocy / THD > 0,99 przy obciążeniu 70% lub większym / < 3,5% |
| bezpiecznik ochrony wejścia AC w L i N, podłączalny na gorąco, varistor |
| Poziom napięcia nominalnego / rozszerzonego4)102 - 145 VD.C./ 90 - 102 VD.C. |
| Prąd stały (maksymalnie) 12,5 A / 18 A podczas przeciążenia (15s) 6,3 A / 9 A podczas przeciążenia (15s) |
| Inne specyfikacje |
| Wydajność > 96% (tryb główny), > 95% (tryb falownik) > 93% (tryb główny), > 92% (tryb falownik) |
| Izolacja 3,85 kVD.C.- Klimatyzacja.W/W/Wdo PE, 3,55 kVD.C.- Klimatyzacja.W/W/Wdo prądu stałego, 4,25 kVD.C.- Klimatyzacja.W/W/Wdo CAN/SYNC, 1,75 kVD.C.- prąd stały do PE, 3,5 kVD.C.- DC do CAN/SYNC |
|
Alarmy: Czerwona dioda LED Wyłączenie niskiego i wysokiego napięcia wejściowego z sieci, Wyłączenie wysokiej i niskiej temperatury, Niewydolność odwrócacza, Relaj alarmowy [NO max 75 V]D.C./ 100 mA] Przesypanie na wyjściu przez nad napięcie, awaria wentylatora, alarm niskiego napięcia wyjściowego, awaria przycisku CAN, przycisek synchronizacyjny
(wyjście ACLUB/ / / / / / / / / / / / / /
|
| Ostrzeżenia: Żółty LED Rectiverter w trybie obniżania mocy lub w trybie mocy lub ograniczenia prądu na porcie prądu stałego lub prądu przemiennego, zdalne ograniczenie prądu wyjściowego aktywowane, utrata komunikacji CAN z sterownikiem |
| Normalne działanie: zielone światło LED z wyjściem prądu przemiennego i/lub prądu stałego włączony i w porządku |
| MTBF (Telcordia SR-332 Iss.I metoda III (a)) 260 000 godzin (@ Tambient : 25 °C) |
| Temperatura pracy -40 do +75°C (-40 do +167°F), wilgotność 5 - 95% RH nie kondensacyjna |
| Temperatura klasyfikacyjna powyżej 55°C (131°F) 1200W do 480W @ 75°C (167°F) dla każdego wyjścia AC i DC (całkowita moc 2000W do 800W) |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensacyjna |
| Wymiary [WxHxD] / Waga 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 funtów) |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 nr 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015
EN 62040-2:2006 (emisy C1, odporność na C2/C3), FCC CFR 47 Część 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
UE 2015/863 (RoHS) & 2012/19/UE (WEEE) / ETSI EN 300 019: 2-1 (klasa 1.2) & 2-2 (klasa 2.3)
Środowisko Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacji zgodnie z
IEC 62040-5-3:2016 klauzula 4.3, należy poinformować
|
|
1) obciążenie prądem przemiennym ma pierwszeństwo. Maksymalna dostępna moc wyjściowa prądu stałego i prąd zależą od 3) Jeśli port prądu stałego jest przeciążony, co powoduje, że napięcie spada poniżej 97 V, prąd wejściowy może wzrosnąć powyżej tego poziomu.
natychmiastowe obciążenie prądem przemiennym i napięcie wejściowe prądem przemiennym; tj. maksymalnie 800 W/7,4 A przy pełnej mocy prądu przemiennego oraz 4) zmniejszona wydajność - brak wsparcia nadobciążenia,i dla 200 - 240 VAC wyjście THD zostanie zwiększone i maksymalny nominalny wejście dla 230VAC. prędkości obniżania mocy wyjściowej (do 970 W dla 230 VAC @ 90 VDC) 5) w celu spełnienia wymogów o napięciu zewnętrznym 4 kV
2) Port prądu stałego musi nadal być uważany za port dwukierunkowy; napięcie wystąpi, jeśli potrzebna jest ochrona zasilana siecią na portach AC 6) wymagana wersja FW ≥ 1,20/1.20
|
