Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX )
Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX )

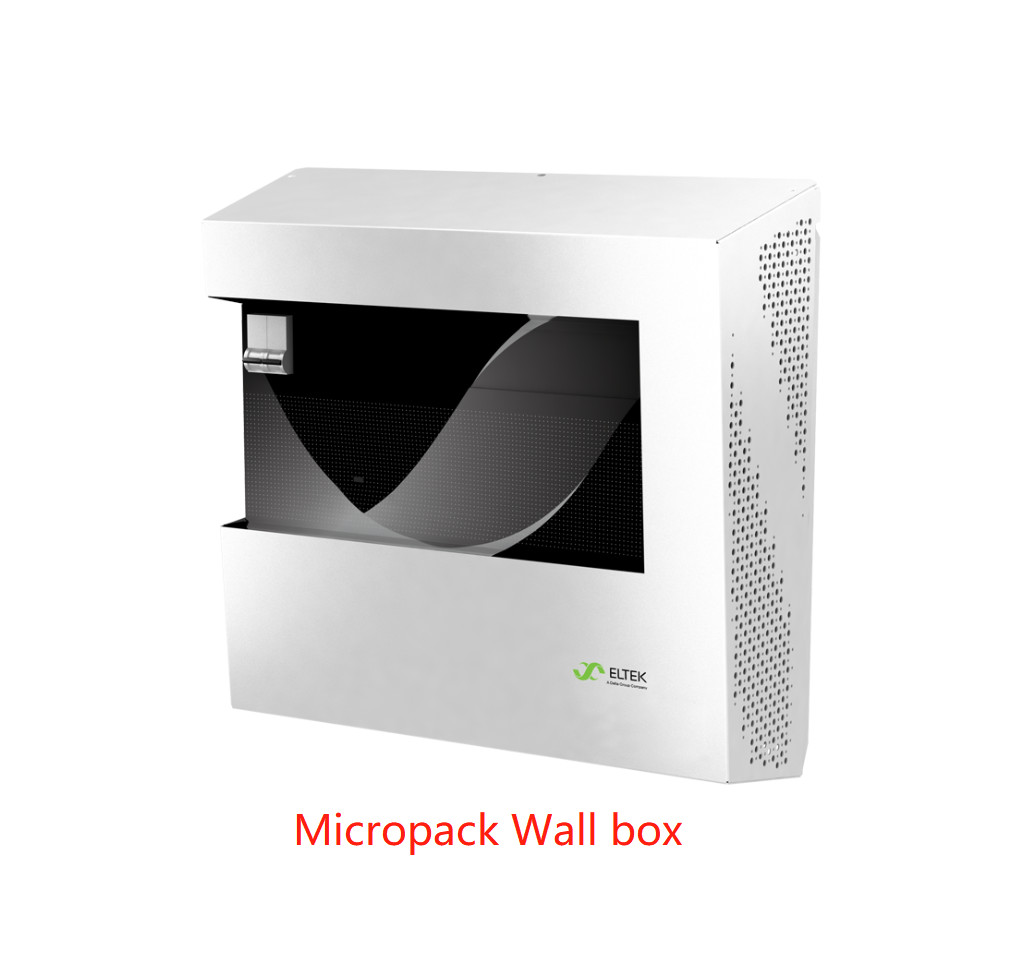

Skrzynka ścienna z mikropakami
Kompaktowa konstrukcja i prosta instalacja oraz opcjonalne wewnętrzne baterie zapasowe sprawiają, że jest to naprawdę system podtrzymania mikroprądu stałego.Wallbox Micropack został zaprojektowany do zastosowań przemysłowych i telekomunikacyjnych o zapotrzebowaniu na moc w zakresie 120 - 1000W.
Kluczowe cechy
- Kompaktowa konstrukcja
- Dystrybucja masowa lub zintegrowana
- Kontrolery cyfrowe
- Pudełko jest zoptymalizowane pod kątem Micropack z naturalnym chłodzeniem konwekcyjnym
- Unikalna zdolność instalacji
- Prosta zdejmowana przednia pokrywa efektywny czas instalacji
- Globalne aprobatyMicropack Wallbox posiada oznaczenie CE do instalacji na całym świecie
APLIKACJE
l Telekomunikacja — bezprzewodowa, światłowodowa i szerokopasmowa
l systemy zasilania.
l Przemysłowe – energetyka, proces
l przemysł, morski i offshore
Parametry:
| |
Model |
Opakowanie zbiorcze do pasz |
Pasza masowa SP2 |
2-biegunowa odległość.Kompakt |
2-biegunowa odległość.SP2 |
1 - odległość bieguna.Kompakt |
|
|
| |
Numer części |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
| |
DANE WEJŚCIOWE |
|
|
|
|
|
|
| |
Zakres napięcia) |
1x zasilanie jednofazowe (85 - 300) VAC |
|
|
| |
Pojedyncze zasilanie AC |
• |
• |
• |
• |
• |
| |
Pojedyncze zasilanie AC z SPD ( OVP Class 2) |
Opcja |
Opcja |
Opcja |
Opcja |
Opcja |
| |
Zalecany wyłącznik wejściowy |
10 A |
| |
Ochrona |
Indywidualny bezpiecznik w module prostownika Wł/Wył MCB |
| |
Połączenie |
Bezpośrednio na wejściu
MCB, do 25mm2
|
Bezpośrednio na wejściu
MCB, do 25mm2
|
Terminal, maks. 4mm2 |
Terminal, maks. 4mm2 |
Bezpośrednio na wejściu MCB, w górę
do 25mm2
|
| |
DANE WYJŚCIOWE |
|
|
|
|
|
|
| |
Napięcie |
12-48 VDC |
24-48 VDC |
12-48 VDC |
24-48 VDC |
- 48 VDC |
|
|
| |
NiCad, liczba obsługiwanych ogniw |
10-11 / 20-22 |
20-22 |
10-11 / 20-22 |
20-22 |
- |
| |
Pb, liczba obsługiwanych komórek |
6/ 12/ 24 |
12/24 |
6/ 12/ 24 |
12/24 |
24 |
| |
Moc (maksymalna) @ wejście nominalne |
1000 W |
| |
Prąd (maksymalny) przy wejściu nominalnym |
40 lat |
| |
Niezabezpieczone wyjście zbiorcze |
• |
• |
- |
- |
- |
| |
Zabezpieczone wyjścia baterii |
- |
- |
1 x 2 bieguny (16 - 50 A) |
1 x 2 bieguny (16 - 50 A) |
2 x 1 biegun (16 - 30A) |
| |
Zabezpieczone wyjścia obciążenia |
- |
- |
2 x 2 bieguny (1 - 32 A) |
2 x 2 bieguny (1 - 32 A) |
4 x 1 biegun (2 - 30A) |
| |
Zintegrowany bocznik akumulatora i LVBD |
- |
- |
- |
- |
50A |
| |
Połączenie |
Terminal, maks. 16mm2 |
Terminal, maks.
16mm2
|
Terminal, maks. 16mm2 |
Terminal, maks. 16mm2 |
Terminal, maks. 4mm2 |
| |
Ochrona wyjścia w prostownikach |
Bezpiecznik |
| |
KONTROLA I MONITOROWANIE |
|
|
|
|
|
|
| |
Jednostka monitorująca |
Kompakt |
Smartpack 2 |
Kompakt |
Smartpack 2 |
Kompakt |
|
|
| |
Operacja lokalna |
Interfejs sieciowy |
Wyświetlacz i klawisze |
Interfejs sieciowy |
Wyświetlacz i klawisze |
Interfejs sieciowy |
| |
Zdalna obsługa |
WebPower (interfejs WEB, protokół SNMP i e-mail) |
| |
Liczba przekaźników alarmowych (NO, COM, NC) |
3 |
6 |
3 |
6 |
3 |
| |
Liczba konfigurowalnych wejść |
3 |
6 |
3 |
6 |
3 |
| |
Pomiary bieżące |
Prąd prostownika i jeśli używany jest bocznik akumulatora;prąd akumulatora i prąd obciążenia |
|
| |
Alarmy |
Alarmy niskiego i wysokiego napięcia wyjściowego (poziomy podrzędne i główne), alarm zwarcia doziemnego, alarm temperatury, alarm awarii sieci, alarmy pozostałej pojemności baterii/niskiej jakości, alarm odłączenia baterii/obciążenia i wiele więcej |
| |
INNE SPECYFIKACJE |
|
|
|
|
|
|
| |
Izolacja |
3,0 kVAC- wejście do wyjścia
1,5 kVAC- wejście do ziemi
0,5 kVDC- wyjście do uziemienia h
|
|
|
| |
Temperatura robocza |
-40 do +45°C (-40 do +113°F), wilgotność 5 - 95% RH bez kondensacji
Moc wyjściowa spada w wysokiej temperaturze, patrz arkusz danych odpowiedniego prostownika
|
| |
Klasa ochrony |
IP21, (IP22, z dodatkową osłoną PN: 298484) |
| |
Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| |
Wymiary [SxWxG] / Waga |
452 x 450 x 200 mm (17,8 x 17,7 x 7,9”) / 7 kg (bez prostowników) |
| |
STANDARDY PROJEKTOWE |
|
|
|
|
|
|
| |
Bezpieczeństwo elektryczne |
IEC/ EN 60950-1 |
|
|
| |
EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5*
|
| |
Środowisko |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
* Dotyczy tylko Wallbox z prostownikami 12 i 24 V
|
Produkty powiązane:
Rozwiązania
Zapewniamy kompletne rozwiązania obejmujące badanie terenu, proponujemy profesjonalny plan zgodnie z życzeniem klienta, wsparcie techniczne i serwis serwisowy dla firm telekomunikacyjnych w Chinach i poza nimi.Posiadamy kompetentny zespół oraz sieć zaufanych Partnerów na całym świecie.
FAQ:
1. Jak kontrolujesz jakość?
Odp .: Wszystkie produkty przed wysyłką są symulowanymi scenariuszami użytkowania, obciążeniem i pełnym obciążeniem oraz testem współdzielenia prądu w celu zapewnienia jakości produktu.
2. Jaka jest minimalna ilość zamówienia?
Odp .: Nie ma minimalnej ilości zamówienia i można ją również zrobić.Jedyną różnicą jest cena i harmonogram.
3. Czy możesz przedstawić swoją firmę?
Odp.: jestem bardzo zaszczycony.Później wyślę Ci dokument wprowadzający do firmy, aby zapewnić Ci bardziej wyczerpujące i bezpośrednie wprowadzenie do informacji o naszej firmie.
4. Jakie są zalety Twojej firmy?
Odp .: Odpowiednie zapasy i gwarancja dostaw dla późniejszego odnowienia dostaw, elastyczne dostarczane zgodnie z różnymi potrzebami klientów, zapewniające różne rozwiązania.
5. Czy mogę wysłać próbki? Zgłoś to do mnie wraz z ceną?
Odp .: Możesz wysyłać próbki, próbki podlegają dużej dumie, a ładunek musi być ponoszony przez Ciebie.
6. Jak Twoja firma radzi sobie z problemem jakości?
Odp .: Nasza firma zajmuje się tą branżą od prawie 10 lat.Ma już pewną reputację.Dokładnie to przeanalizujemy.Jeśli rzeczywiście jest to nasz problem z jakością, możesz mieć pewność, że zrobi wszystko zgodnie z umową kontraktową i nigdy nie pozwoli Ci mieć żadnych zmartwień, nasz zespół serwisowy z przyjemnością Ci pomoże.
7 Wkapeluszboale jakość?
Odp.: w 100% oryginalny z nowym pakietem.Przetestujemy każdy przedmiot przed wysłaniem, aby upewnić się, że każdy przedmiot ma dobrą jakość.
8 Hile miesięcy na gwarancję ?
Odp.: 1 rok gwarancji jakości
9Jak radzić sobie z towarami gorszej jakości?
Odp .: Towary mogą być wysyłane przez naszą opłatę pocztową za wszelkie produkty o złej jakości w okresie gwarancyjnym.
