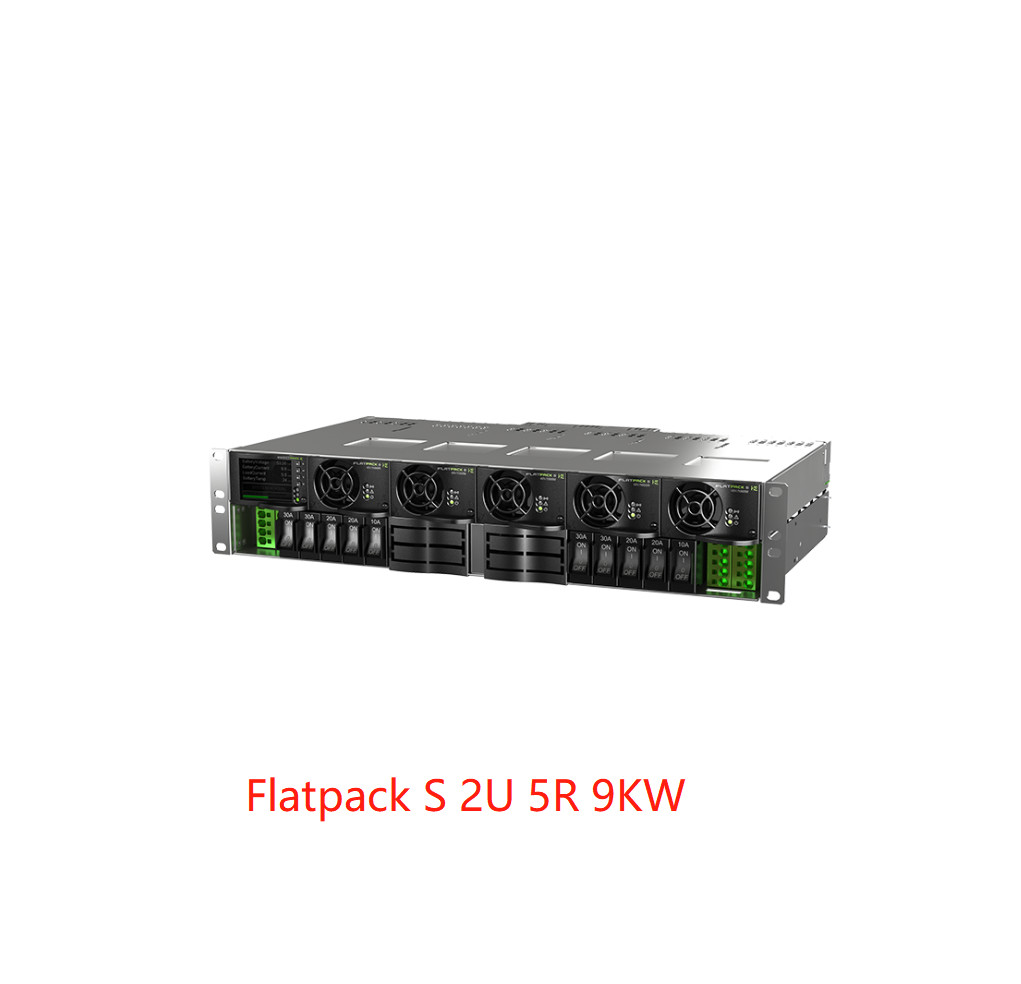

Eltek Flatpack S 2U wysokość 9KW z Flatpack S 48/1800HE 150A (CTOS0502.nnnn)
Płaski plecak S 2U
Ten niewielki, gęsty system oparty jest wyłącznie na wtykowych wyłącznikach i prostownikach i można go łatwo skonfigurować tak, aby pasował do wymaganej aplikacji, nawet w terenie.Połączenie prostownika Flatpack S HE i sterownika Smartpack S zapewnia bezpieczną, niezawodną i przyjazną środowisku pracę.
Niewielka głębokość sprawia, że nadaje się do większości szafek i doskonale nadaje się jako jednostka zamienna.A ponieważ wszystko opiera się na sprawdzonej technologii Eltek, rodzina Flatpack S jest kluczem do przyszłych potrzeb.
Kluczowe cechy
l Kompletny system
l Kontroler SmartpackS
l Prostowniki o wysokiej sprawności
l Dystrybucja baterii
l Rozkład obciążenia
l Głębokość systemu 270 mm
l Wysokość 2U
l Prostowniki podłączane na gorąco
l Kontroler podłączany na gorąco
l Zaawansowana kontrola i monitorowanie przez port Ethernet
l 4 duże pozycje wyłącznika dla akumulatora i obciążenia
l Dystrybucja 10 x 30AMCB
l Połączenie wtykowe z przodu
l LVBD
l LVLD (opcjonalnie)
Parametry:
| |
|
|
|
|
|
|
| |
MODEL |
2BB + 2LB |
2BB + 2LB LVLD |
4BB |
|
|
|
Numer części
(Skonfigurowany system zasilania telekomunikacyjnego)
|
CTOS0502.nnnn |
CTOS0502.nnnn |
CTOS0502.nnnn |
| |
DANE WEJŚCIOWE |
| |
Zakres napięcia) |
85 do 305 VAC (45-66 Hz) / 85 do 250 VDC |
|
|
| Maksymalny prąd |
21 BRONI |
|
|
|
|
| Konfiguracja sieciowa |
3x jednofazowy |
|
|
|
|
| Połączenie |
Tylne połączenie na złączach Faston (6,3 mm) |
|
| |
DANE WYJŚCIOWE |
| |
Napięcie nominalne |
-48 V DC |
|
|
|
|
| Maksymalny prąd CE |
150 ADC |
|
|
|
|
| Maksymalny prąd UR (rozpoznany przez UL) |
100 ADC |
|
|
|
|
| |
DYSTRYBUCJA BATERII |
| |
LVBD |
Domyślna |
|
|
|
|
| Wyłączniki wtykowe (maksymalna ocena) |
2x 80 A |
2x 80 A |
4x 80 A |
| Połączenie |
Tylne połączenie na kołkach M6, maks. 25 mm2 |
|
|
| |
ROZKŁAD OBCIĄŻENIA |
| |
LVLD (na dużych wyłącznikach) |
nie dotyczy |
Domyślna |
nie dotyczy |
| Wyłączniki wtykowe duże (maksymalna ocena) |
2x 80 A |
2x 80 A |
nie dotyczy |
| Duże wyłączniki połączeń |
Tylne połączenie na kołkach M6, maks. 25 mm2 |
|
|
| Wyłączniki wtykowe małe (maksymalna ocena) |
10 x 30 A 1) |
|
|
|
|
| Podłączanie małych wyłączników wtykowych |
Przyłącze przednie Zaciski wtykowe, maks. 6 mm2 |
|
| KONTROLA I MONITOROWANIE |
|
|
|
| Smartpack S |
6x wejście/wyjście i Ethernet 2) |
|
|
| |
INNE SPECYFIKACJE |
|
|
|
| |
Wymiary (szer./wys./gł.) |
19” / 2U / 270 mm (z tylną osłoną zacisków) 3) |
|
|
| Waga (bez sterownika, prostowników i wyłączników) |
6,3 kg [13,88 funta] |
|
|
|
|
| Montowanie |
Montaż podtynkowy 19” |
|
|
|
|
| Kodowanie (zapobiega mieszaniu napięć wyjściowych) |
Kodowane dla Flatpack S 48 V / 1000 W i 1800 W |
|
| STANDARDY PROJEKTOWE |
|
|
|
| Bezpieczeństwo elektryczne |
UL60950-1 / EN60950-1 |
|
|
|
| EMC |
ETSI EN 300 386 v1.6.1
EN 61000-6-1 (odporność przemysł lekki) EN 61000-6-2 (odporność przemysł)
EN 61000-6-3 + A1 (emisja przemysłu lekkiego)
EN 61000-6-4 + A1 (przemysł emisyjny)
|
|
|
|
|
| Środowisko |
ETS 300 019-2-1 Klasa 1.2
ETS 300 019-2-2 Klasa 2.3
ETS 300 019-2-3 Klasa 3.2
Normalne warunki pracy zgodnie z normą IEC 62040-5-3:2016, punkt 4.2.Należy poinformować o innych warunkach pracy zgodnie z normą IEC 62040-5-3:2016, paragraf 4.3
|
|
|
|
1) Każda gałąź wyłącznika (5 wyłączników w ramie B) o maksymalnym prądzie znamionowym 80 A
2) Zobacz arkusz danych Smartpack S
3) Do prawidłowego przepływu powietrza wymagana jest przestrzeń 30 mm z przodu iz tyłu systemu
|
|
|

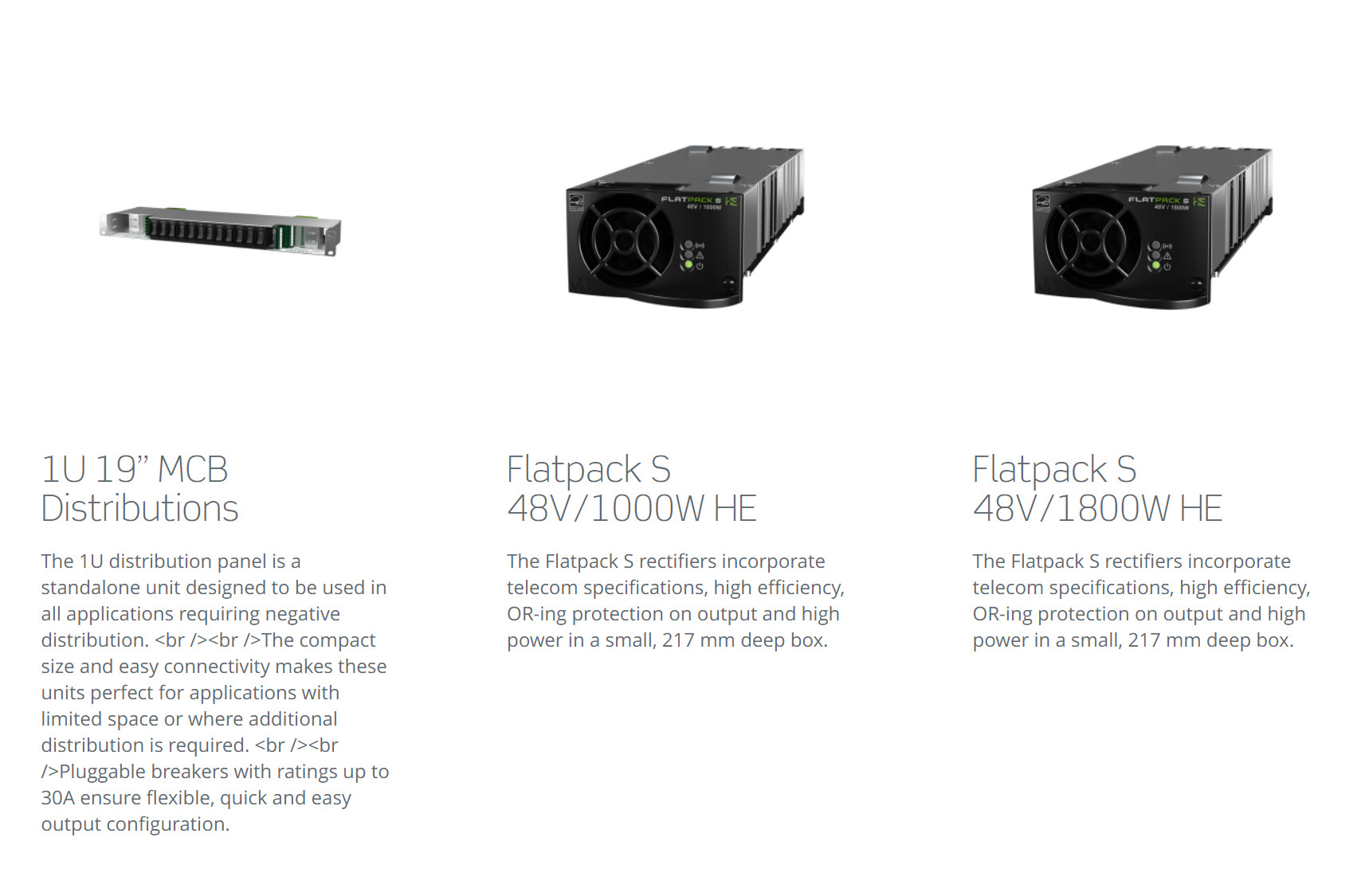

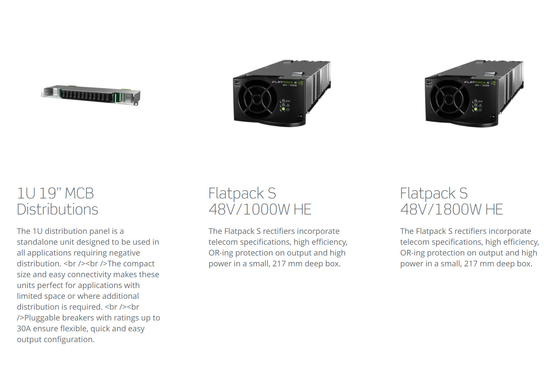

Produkty powiązane:
