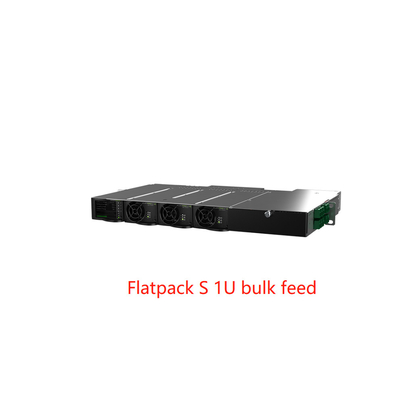

Eltek Flatpack S 1U Zasilanie zbiorcze dla rozwiązań zasilania prądem stałym 24V 36V 48V DC (CTOS0301.XXX)
Eltek Flatpack S 1U Zasilanie zbiorcze dla rozwiązań zasilania prądem stałym 24V 36V 48V DC (CTOS0301.XXX)
System zasilania zbiorczego Flatpack S 1U jest przeznaczony do dystrybucji zewnętrznej, a dzięki wielu opcjom wyjściowym spełnia wymagania rynku w zakresie elastycznych i rozszerzalnych rozwiązań zasilania prądem stałym.
Dzięki niewielkim rozmiarom, wysokiej wydajności, niezawodności i szerokiemu zakresowi komunikacji, system Flatpack S jest kluczem do przyszłych potrzeb. Niewielka głębokość sprawia, że system nadaje się do większości szaf i dzięki temu doskonale sprawdza się jako jednostka zastępcza.
ZASTOSOWANIA
TELEKOMUNIKACJA
• MOBILNA
• BEZPRZEWODOWA
• LINIA STAŁA
PRZEMYSŁ
• OFFSHORE
• MORSKI
• PRZEMYSŁ PROCESOWY
Parametry:
|
|||||||||
MODEL | Kontroler i prostowniki 48V | Kontroler i prostowniki 36V | Kontroler i prostowniki 24V | ||||||
|
|
||||||||
Numer części | CTOS0301.xxx | CTOS0301.xxx | CTOS0301.xxx | ||||||
DANE WEJŚCIOWE | |||||||||
Maksymalne napięcie | 305 VAC 1) | ||||||||
Maksymalny prąd | 9,9 A na moduł | 5,9 A na moduł | 5,9 A na moduł | ||||||
Konfiguracja sieci | 230 VAC, 3 x 1 faza lub 3 fazy (∆) 230/400 VAC, 3 fazy (Y) | ||||||||
Połączenie sieciowe | Zaciski śrubowe 4mm2, połączenie tylne | ||||||||
Częstotliwość | 45 do 66 Hz | ||||||||
DANE WYJŚCIOWE | |||||||||
Napięcie | 48 VDC | 36 VDC | 24 VDC | ||||||
Maksymalny prąd | 125 A | 125 A | 125 A | ||||||
BATERIA(brak pozycji bezpieczników) | |||||||||
LVBD (zatrzask 80 A) | Opcjonalny | ||||||||
Bocznik | W nodze dodatniej lub ujemnej | ||||||||
Połączenie (tył) | Końcówka kablowa M6 | ||||||||
OBCIĄŻENIE(brak pozycji bezpieczników) | |||||||||
Połączenie (tył) | Końcówka kablowa M6 | ||||||||
KONTROLA I MONITOROWANIE | |||||||||
Smartpack S | 6x połączenia wejścia/wyjścia i Ethernet. Zobacz kartę katalogową Smartpack S | ||||||||
DANE MECHANICZNE | |||||||||
Wymiary (szer. x wys. x głęb.) |
19"/1U/250 mm Zalecana minimalna głębokość szafy, 300 mm |
||||||||
Waga, łącznie z kontrolerem, bez prostowników | 4,7 kg [10,4 funtów] | ||||||||
NORMY PROJEKTOWE | |||||||||
Bezpieczeństwo elektryczne | UL 60950-1, EN 60950-1 | ||||||||
EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 (odporność, przemysł lekki) EN 61000-6-2 (odporność, przemysł) EN 61000-6-3 (emisja, przemysł lekki) EN 61000-6-4 (emisja, przemysł) |
||||||||
Środowisko |
ETSI EN 300 019-2-1 Klasa 1.2 ETSI EN 300 019-2-2 Klasa 2.3 ETSI EN 300 019-2-3 Klasa 3.2 Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne warunki pracy, zgodnie z IEC 62040-5-3:2016 klauzula 4.3, muszą być podane |
||||||||
1) Zobacz kartę katalogową prostownika Flatpack S, aby uzyskać więcej informacji |
