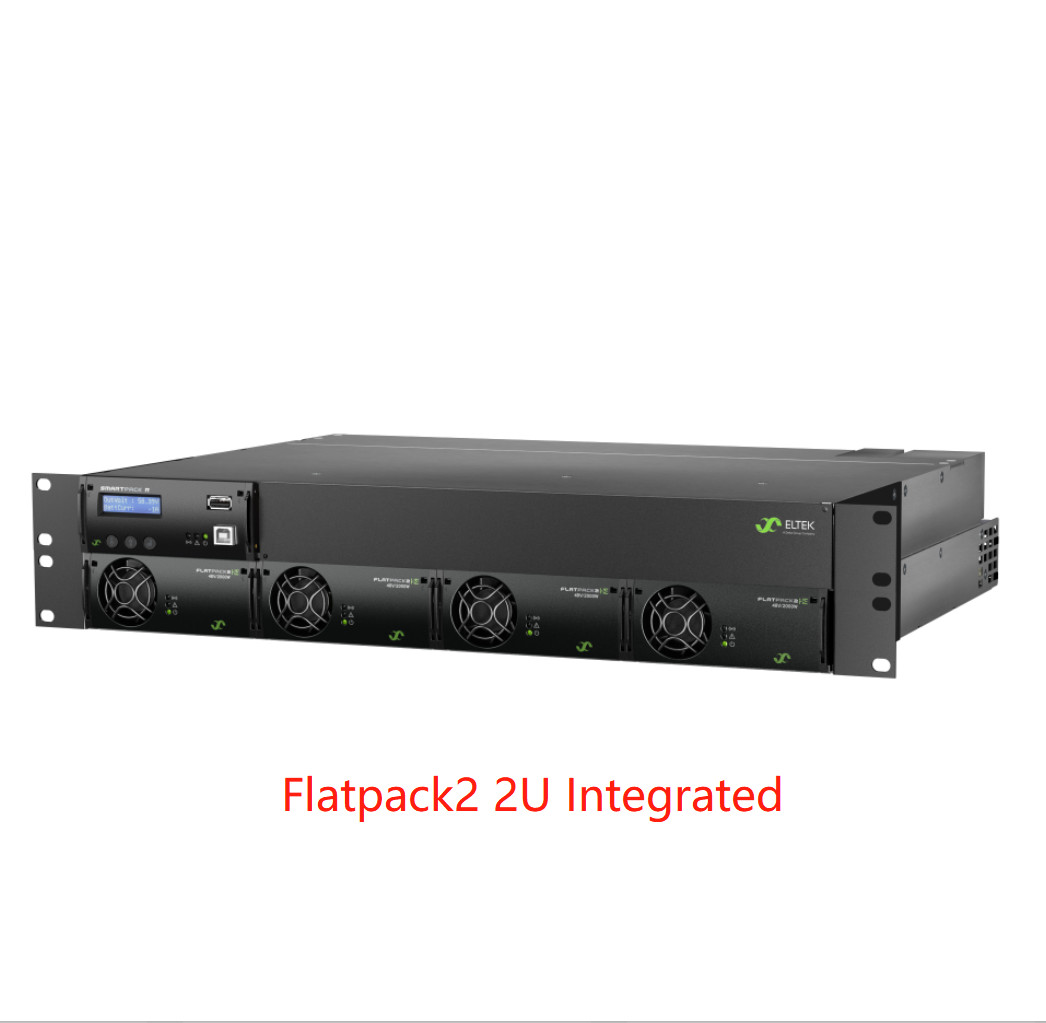

Zintegrowane systemy Eltek Flatpack2 2U z obciążeniem dystrybucyjnym 32A /60A ze sterownikiem Smartpack (CTO20402.xxxx)
Zintegrowane systemy Eltek Flatpack2 2U z obciążeniem dystrybucyjnym 32A /60A ze sterownikiem Smartpack (CTO20402.xxxx)
Zintegrowany Flatpack2 2U został specjalnie zaprojektowany, aby zaspokoić zapotrzebowanie na wyższą gęstość i
bardziej kompaktowe rozwiązania zasilania.
Nadaje się do zastosowań wymagających rozbudowy i łatwości serwisowania
i niezawodne zasilanie, mieszczące się na minimalnej przestrzeni
KLUCZOWE CECHY
· KOMPLETNY SYSTEM
· STEROWNIK SMARTPACK R
· ZAAWANSOWANA KONTROLA ORAZ
MONITOROWANIE PRZEZ ETHERNET
PORT
· HOST USB TYPU A DO WTYCZKI
URZĄDZENIA (NP. WIFI; DYSKI FLASH)
· USB TYPU B DO KONTROLI
· SUPER WYSOKA WYDAJNOŚĆ
PROSTOWNIKI
· MODUŁY GORĄCE WTYKANE
· 2X POZYCJE WYŁĄCZNIKA AKUMULATORA
· LVBD (OPCJA)
· 6X OBCIĄŻENIA ROZDZIELCZENIA MCB
· LVLD (OPCJONALNIE)
· WYSOKOŚĆ 2U
· GLOBALNE ZATWIERDZENIA
Dane techniczne:
| |
|
|
|
|
|
|
|
|
| MODEL |
32A DYSTRYBUCJA |
|
DYSTRYBUCJA 60A |
|
|
Numer części
(Skonfigurowany system zasilania telekomunikacyjnego)
|
CTO20402.nnnn |
|
|
CTO20402.nnnn |
|
| |
|
|
|
|
|
|
| DANE WEJŚCIOWE |
| Zakres napięcia) |
85-300 VAC (moduł HE) 85-264 VAC (moduł SHE) |
|
|
|
|
| Częstotliwość |
45-66 Hz |
|
|
|
|
|
| Konfiguracja sieciowa |
Indywidualne 1), 1p230VAC TN, 3p400VAC TN, 1p230VAC IT lub 3p230VAC IT |
| Połączenie |
Tylne połączenie na złączach Faston (6,3 mm) 1) lub listwach zaciskowych, maks. 16 mm2 |
| DANE WYJŚCIOWE |
| Napięcie |
-48 V DC |
|
|
|
|
|
| Prąd (maksymalny) |
150 A |
|
|
|
|
|
| DYSTRYBUCJA BATERII |
|
| Liczba wyłączników baterii |
2x |
|
|
|
|
|
| Ocena wyłącznika baterii |
100 A (maksymalnie) |
|
|
|
|
| LVBD |
150 A (opcjonalnie) |
|
|
|
|
|
| Połączenie |
Tylne połączenie na kołkach M6 |
|
|
|
|
| ROZKŁAD OBCIĄŻENIA |
|
| Liczba odbiorników MCB |
6x |
|
|
6x |
|
|
| Załaduj ocenę MCB |
2-32 A |
|
|
2-60 A |
|
|
| LVLD |
150 A (opcjonalnie) |
|
|
150 A (opcjonalnie) |
|
| Połączenie |
Tylne połączenie na listwach zaciskowych, maks. 4 mm2 |
Tylne połączenie na listwach zaciskowych, maks. 10 mm2 |
| KONTROLA I MONITOROWANIE |
|
| Jednostka sterująca i monitorująca |
Smartpack R 3) |
|
|
|
|
|
| Wejścia |
6x Wejścia cyfrowe (do monitorowania urządzeń zewnętrznych) |
|
| Wyjścia |
6x przekaźnik alarmowy |
|
|
|
|
|
| Połączenie |
Tylne połączenie systemowe na zaciskach, maks. 2,5 mm2 |
|
| INNE SPECYFIKACJE |
|
| Nasłonecznienie |
3.0kVAC – wejście i wyjście
1,5 kVAC – uziemienie wejściowe
0,5 kVDC – uziemienie wyjściowe
|
|
|
|
|
| Temperatura robocza |
-40 do +65 °C [-40 do +145 °F] |
|
|
|
|
| Temperatura przechowywania |
-40 do +85 °C [-40 do +185 °F] |
|
|
|
|
| Wymiary (szer. x gł. x wys.) 4) |
482 x 370 x 89 mm [19 x 14,9 x 3,5 cala] |
|
|
| Waga (bez modułów) |
5 kg [11 funtów] |
|
|
|
|
|
| STANDARDY PROJEKTOWE |
|
| Bezpieczeństwo elektryczne |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Środowisko |
ETSI EN 300 019-2-1 (Klasa 1.2) /-2 (Klasa 2.3) /-3 (Klasa 3.2)
ETSI EN 300 132-2
Normalne warunki pracy zgodnie z normą IEC 62040-5-3:2016, punkt 4.2.Należy poinformować o innych warunkach pracy zgodnie z normą IEC 62040-5-3:2016, paragraf 4.3
|
|
1) Gdy system jest skonfigurowany bez opcji urządzenia SPD

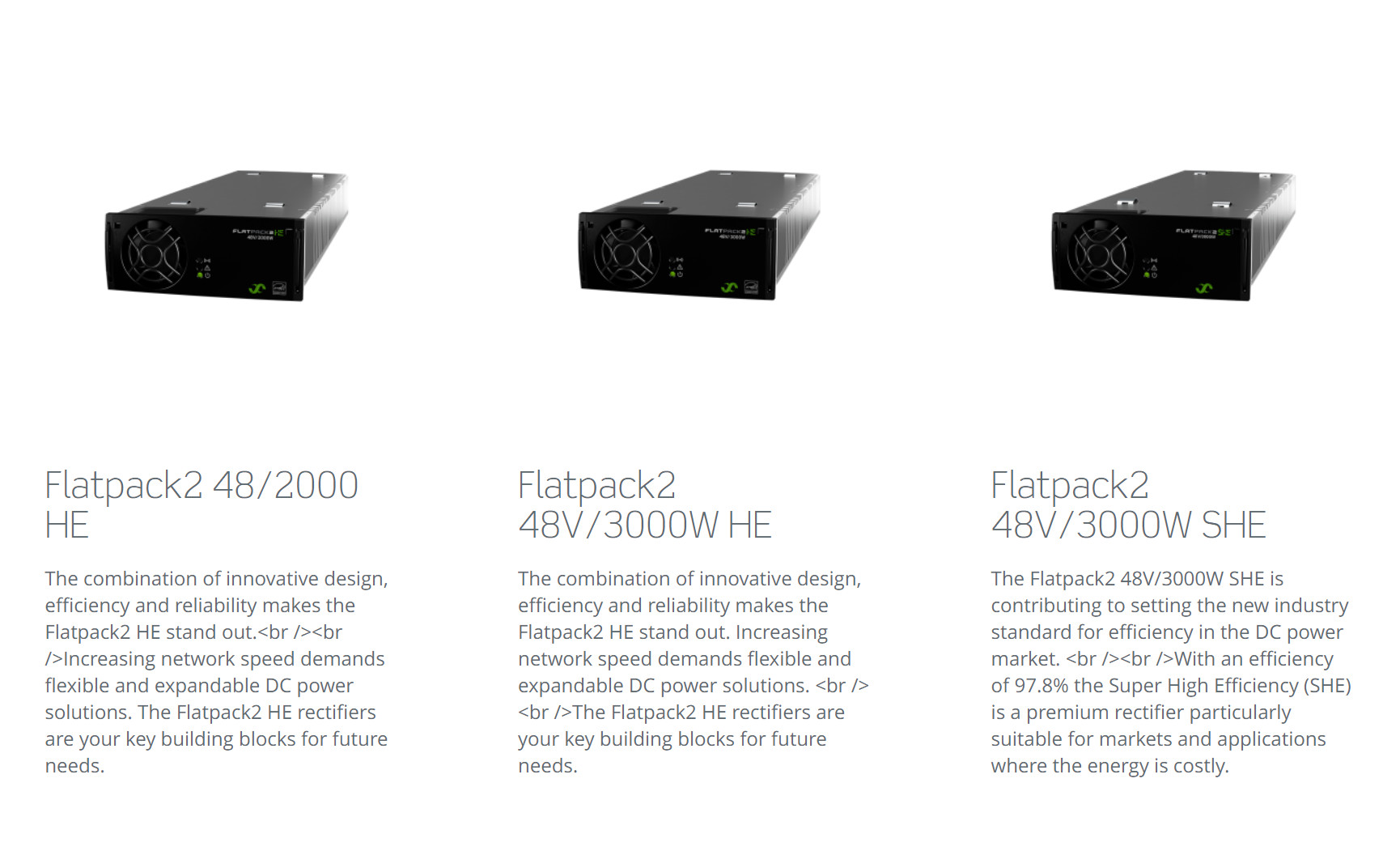

2) Zobacz arkusz danych prostownika Flatpack 2, aby uzyskać więcej informacji
|
3) Zobacz arkusz danych Smartpack R, aby uzyskać więcej informacji
4) Zalecana minimalna głębokość szafy to 400 mm [15,7 cala]
|
