System zasilania Eltek Flatpack2 5U 6U 7U z modułem 300A/ 500A FP2 2000W /FP2 3000W

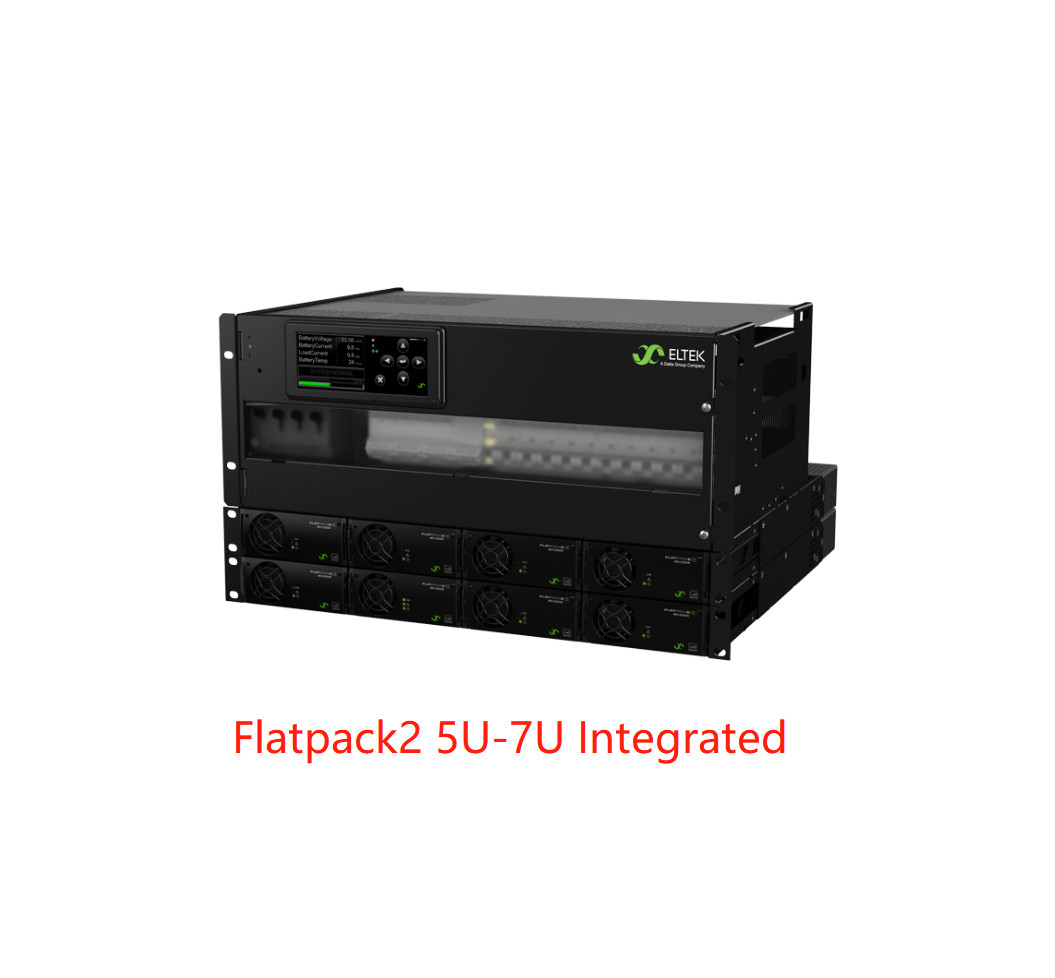

Flatpack2 5U-7U zintegrowany
Rozkład 4U został zaprojektowany w celu zaspokojenia zapotrzebowania na kompaktowe i elastyczne rozwiązania zasilania prądem stałym.sekcja akumulatora i sekcja obciążenia.
Wtykowe wyłączniki akumulatora i montowane na nim wyłączniki obciążenia DIN zapewniają łatwą konfigurację, a także wymianę w terenie.Smartpack2 lub Smartpack S, który posiada wszystkie funkcje wymagane w obecnych i przyszłych aplikacjach.
Główne cechy
- Kompletny system
- Kontroler Smartpack2 lub Smartpack S
- Moduły podłączalne na gorąco
- Podwozie dystrybucyjne 19 ′/4U z zawiasowymi drzwiami przednimi
- Do 8x wyłączniki baterii
- LVBD
- Do 20 razy więcej pozycji przełącznika obciążenia
- LVLD (nieobowiązkowe)
- Ogólne zatwierdzenia
Dane techniczne:
|
|
|
|
|
|
|
|
|
Modelowy |
300A DISTRUBUACJA |
|
500A DISTRIBUCJA |
|
|
Numer części
(Konfigurowany system zasilania)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
|
Moduł mocy |
|
Wyrównacz Flatpack2 1) |

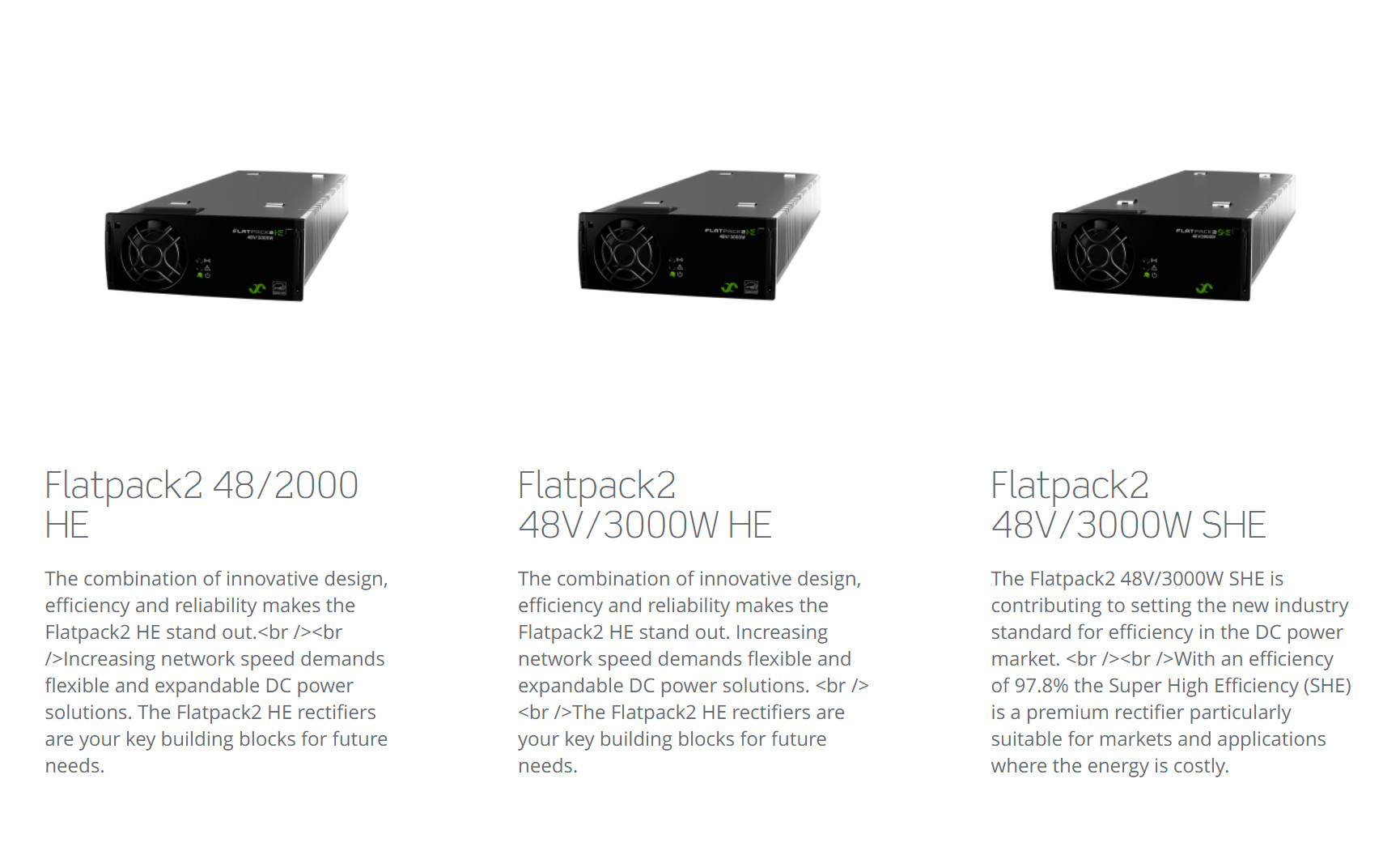

Flatpack2 48/2000 HE lub SHE Flatpack2 48/3000 HE lub SHE |
|
|
|
|
|
Wprowadzenie danych |
|
napięcie (zakres) |
85-300 VAC (moduł HE) 85-264 VAC (moduł SHE) |
|
|
|
|
|
Częstotliwość |
45-66 Hz |
|
|
|
|
|
|
Konfiguracja głównej |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
|
Połączenie |
Bloki końcowe, maksymalnie 10 mm2 |
|
|
|
|
|
Wynik DATA |
|
napięcie |
-48 VDC |
|
|
-48 VDC |
|
|
Prąd (maksymalny) |
300 A |
|
|
500 A |
|
|
|
DYSTRYBUCJA BATERY |
|
|
Liczba pozycji wyłącznika |
4x lub 6x 100 A |
|
|
8x 100 A |
|
|
LVBD |
300 A (default) |
|
|
500 A (domyślnie) |
|
|
Rodzaj rozłącznika baterii |
Rodzaj wtyczki |
|
|
|
|
|
|
Rozkład obciążenia |
|
|
Liczba pozycji obciążenia |
Do 20 x 18 mm |
|
|
Do 16 x 18 mm |
|
|
LVLD (nieobowiązkowe) |
Do 2x 150 A lub 1x 300 A
(maksymalnie 6x 18 mm lub 4x 27 mm na każdym LVLD)
|
150 A
(maksymalnie 6x 18 mm lub 4x 27 mm w przypadku LVLD)
|
|
Rodzaj rozbiornika obciążenia |
Zmontowane na szynach DIN o szerokości 18 mm i 27 mm (MCB o szerokości 13 mm i przełączniki typu plug-in na żądanie)
Konfiguracja dla wszystkich marek
|
|
Kontrola i monitorowanie |
|
Jednostka kontroli i monitorowania 2) |

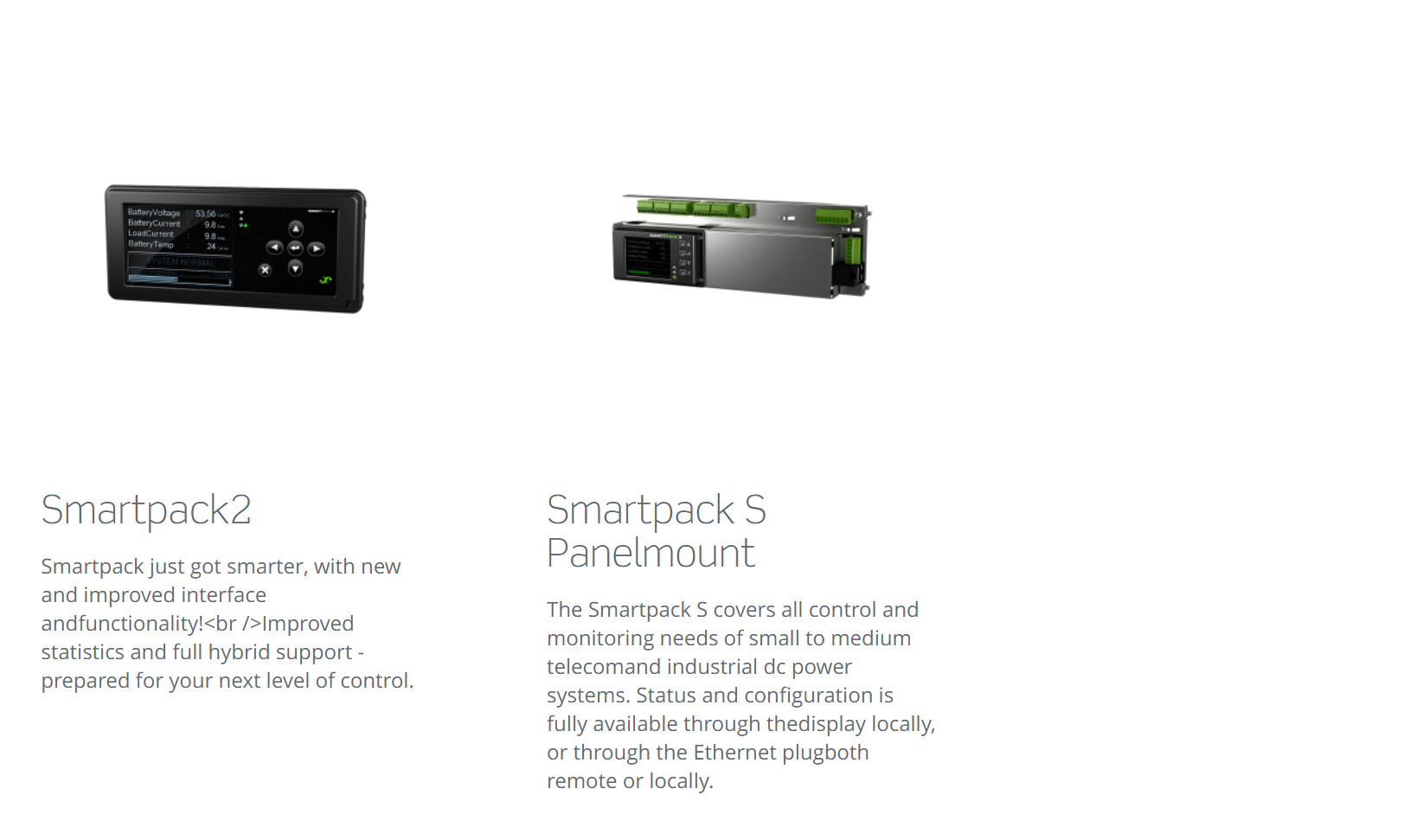

Smartpack2 lub Smartpack S |
|
Smartpack2 |
|
|
Miejsce montażu |
Panel drzwiowy zamontowany |
|
|
|
|
|
|
Działalność lokalna |
Samodzielne sterowanie menu za pośrednictwem płytki dotykowej i graficznego wyświetlacza kolorowego |
|
Działanie zdalne |
Ethernet do zdalnego/lokalnego monitorowania i sterowania za pomocą przeglądarki WEB |
|
|
Inne specyfikacje |
|
|
Temperatura pracy |
-40 do +70 °C [-40 do +158 °F] 3) |
|
|
|
|
|
Temperatura przechowywania |
-40 do + 85 °C [-40 do + 185 °F] |
|
|
|
|
|
Wymiary (W x D x H) 4) |
482 x 380 x H mm [19 x 14,9 x H cala] Wysokość (H):
- 5U: 222 mm [8,8 cala]
- 6U: 267 mm
|
482 x 380 x H mm [19 x 14,9 x H cala] Wysokość (H):
- 6U: 267 mm
- 7U: 311 mm
|
|
Waga (z wyłączeniem modułów) |
Około 5 kg |
|
|
|
|
|
STANDARDY projektowe |
|
|
Bezpieczeństwo elektryczne |
IEC/UL 60950-1 |
|
|
|
|
|
|
EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
|
Środowisko |
ETSI EN 300 019-2-1 (klasa 1.2) /-2 (klasa 2.3) /-3 (klasa 3.2)
ETSI EN 300 132-2
Normalne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.3, należy poinformować
|
|
1) Szczegółowe informacje znajdują się w karcie danych o prostowniku Flatpack2
2) Szczegółowe informacje można znaleźć w karcie danych sterownika
|
3) +45 do +70 °C [+113 do +158 °F] z obniżoną wydajnością
4) Zalecana minimalna głębokość szafki wynosi 400 mm [15,7 cala]
|
