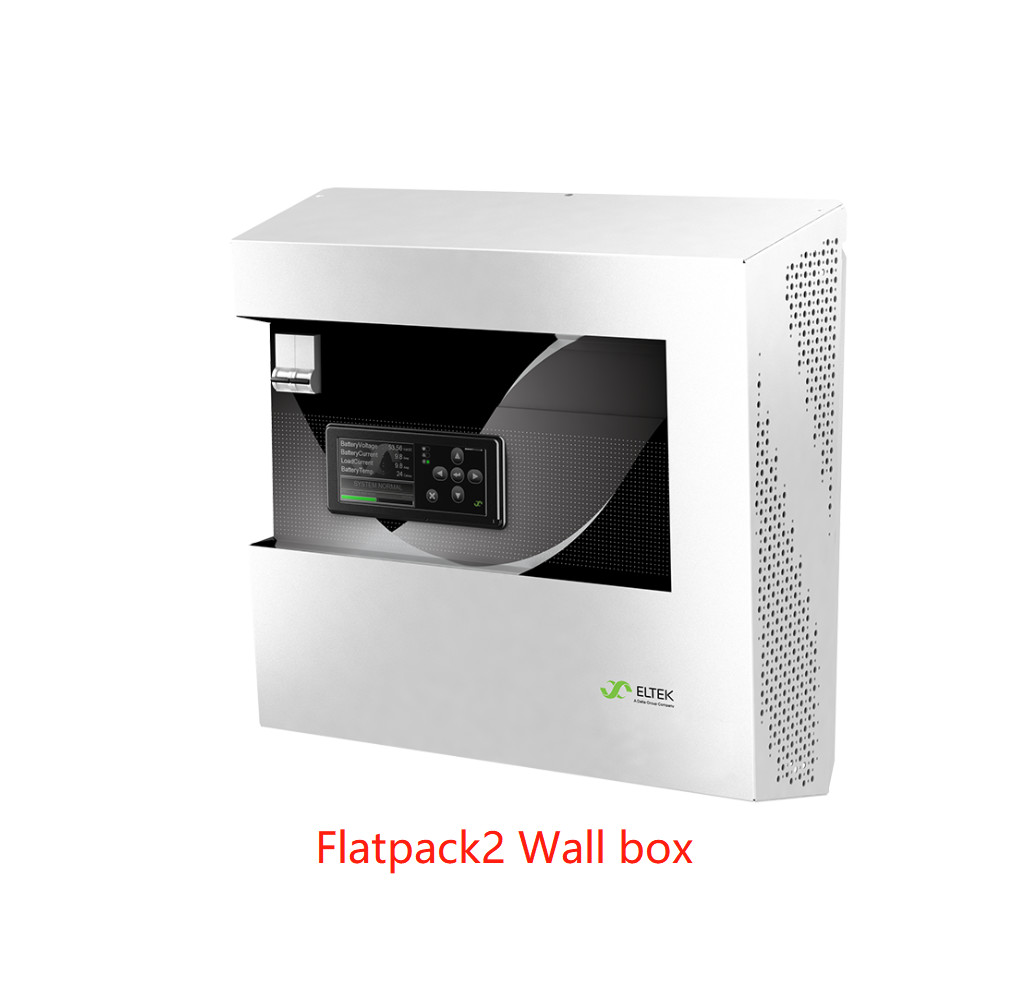

| SPECYFIKACJA TECHNICZNA |
| |
Model |
Zasilanie luzem 24-60V |
Zasilanie luzem 110 V |
2-biegunowa odległość.24 - 110V |
1 - odległość bieguna.-48V |
|
| |
Numer części |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
| |
DANE WEJŚCIOWE |
|
|
|
|
|
| |
Zakres napięcia) |
85 - 300 VAC |
|
| |
Pojedyncze zasilanie AC |
• |
• |
• |
• |
|
| |
Pojedyncze zasilanie AC z SPD ( OVP Class 2) |
- |
- |
• |
• |
|
| |
Podwójne zasilanie AC (indywidualny prostownik) |
- |
- |
• |
• |
|
| |
Zalecany wyłącznik wejściowy |
16A dla 1 prostownika FP2 w systemie lub 2 prostowników FP2 z zasilaniem indywidualnym 25A dla 2 prostowników FP2 w systemie |
|
| |
Ochrona |
Indywidualny bezpiecznik w modułach prostownikowych |
|
| |
Połączenie |
Bezpośrednio na wejściu MCB, do 25mm2
Zacisk śrubowy PE, maks. 10 mm2i końcówkę kablową M5 bezpośrednio do obudowy
|
|
| |
DANE WYJŚCIOWE |
|
|
|
|
|
| |
Napięcie (domyślne) |
24-60 VDC |
110-125 VDC |
24-110 VDC |
- 48 VDC |
|
| |
NiCad, liczba obsługiwanych ogniw |
18-40 |
85-104 |
18-88 |
38 - 40 |
|
| |
Pb, liczba obsługiwanych komórek |
12-30 |
54-60 |
54 |
24 |
|
| |
Moc (maksymalna) @ wejście nominalne |
4000 W |
|
| |
Prąd (maksymalny) przy wejściu nominalnym |
Zobacz poprzednią stronę lub odpowiedni arkusz danych prostownika Flatpack2 |
|
| |
Niezabezpieczone wyjście zbiorcze |
• |
• |
- |
- |
|
| |
Zabezpieczone wyjścia baterii |
- |
- |
2 x 2 bieguny (16 - 63 A) |
3 x 1 biegun (16 - 63A) |
|
| |
Zabezpieczone wyjścia obciążenia |
- |
- |
3(42)) x 2 bieguny (6 - 63A) |
112)) x 2 bieguny (6 - 63A) |
|
| |
Zintegrowany bocznik i odłącznik akumulatora |
- |
- |
- |
200A |
|
| |
Połączenie |
Terminal, maks.
35mm2
|
Terminal, maks.
35mm2
|
Bezpośrednio na wejściu MCB, do 25mm2 |
|
| |

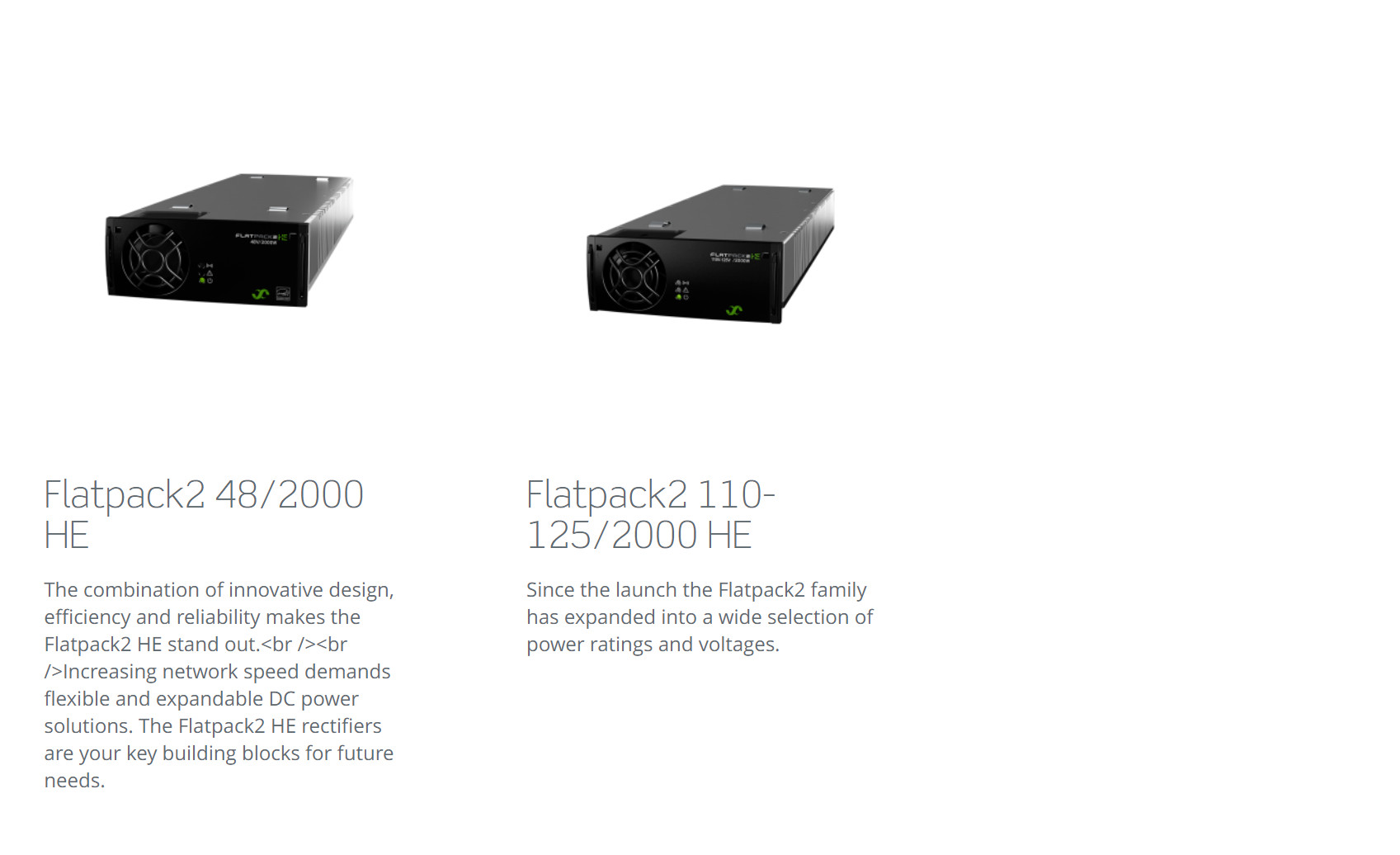

Ochrona wyjścia w prostownikach |
Blokowanie OR-ing FET lub bezpiecznik, odporny na zwarcie i ochrona przed wysoką temperaturą |
|
| |
KONTROLA I MONITOROWANIE |
|
|
|
|
|
| |
Jednostka monitorująca |
Smartpack 2 |
|
| |
Operacja lokalna |
Wyświetlacz i klawisze, interfejs WWW za pośrednictwem standardowej przeglądarki za pomocą WebPower |
|
| |
Zdalna obsługa |
WebPower (interfejs WEB, protokół SNMP i e-mail) |
|
| |
Przekaźniki alarmowe (połączenie: zacisk ≤ 1,5 mm2) |
6 x bezpotencjałowe styki przełączne (NO, NC, C) [Max 75V/2A/ 60W] |
|
| |
Wejścia |
6 x konfigurowalny (cyfrowy, analogowy) i 3 temperatury |
|
| |
Pomiary bieżące |
Prąd prostownika i jeśli używany jest bocznik akumulatora;prąd akumulatora i prąd obciążenia |
|
|
| |
Alarmy |
Alarmy niskiego i wysokiego napięcia wyjściowego (poziomy podrzędne i główne), alarm zwarcia doziemnego, alarm temperatury, alarm awarii sieci, alarmy pozostałej pojemności baterii/niskiej jakości, alarm odłączenia baterii/obciążenia i wiele więcej |
|
| |
INNE SPECYFIKACJE |
|
|
|
|
|
| |
Izolacja |
3,0 kVAC- wejście do wyjścia
1,5 kVAC- wejście do ziemi
0,5 kVDC- wyjście do ziemi3)
|
|
| |
Temperatura robocza |
-40 do +45°C (-40 do +113°F), wilgotność 5 - 95% RH bez kondensacji
Moc wyjściowa spada w wysokiej temperaturze, patrz arkusz danych odpowiedniego prostownika
|
|
| |
Klasa ochrony |
IP21, (IP22, z dodatkową osłoną PN: 298484) |
|
| |
Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
|
| |
Wymiary [SxWxG] / Waga |
452 x 450 x 200mm (17,8 x 17,7 x 7,9”) / 13 kg (1 moduł) 15 kg (2 moduł) |
|
| |
STANDARDY PROJEKTOWE |
|
|
|
|
|
| |
Bezpieczeństwo elektryczne |
EN 60950-1-3r & Dwydanie |
|
| |
EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
| |
Środowisko |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
|
2) W zależności od konfiguracji wejścia sieci AC
3) 1,5kVACdo Wallbox z prostownikiem 110V Flatpack2
|
