Systemy przekształtnikowe Eltek 380V do 54V DC-DC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Systemy przekształtnikowe Eltek 380 V do 54 V DC-DC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

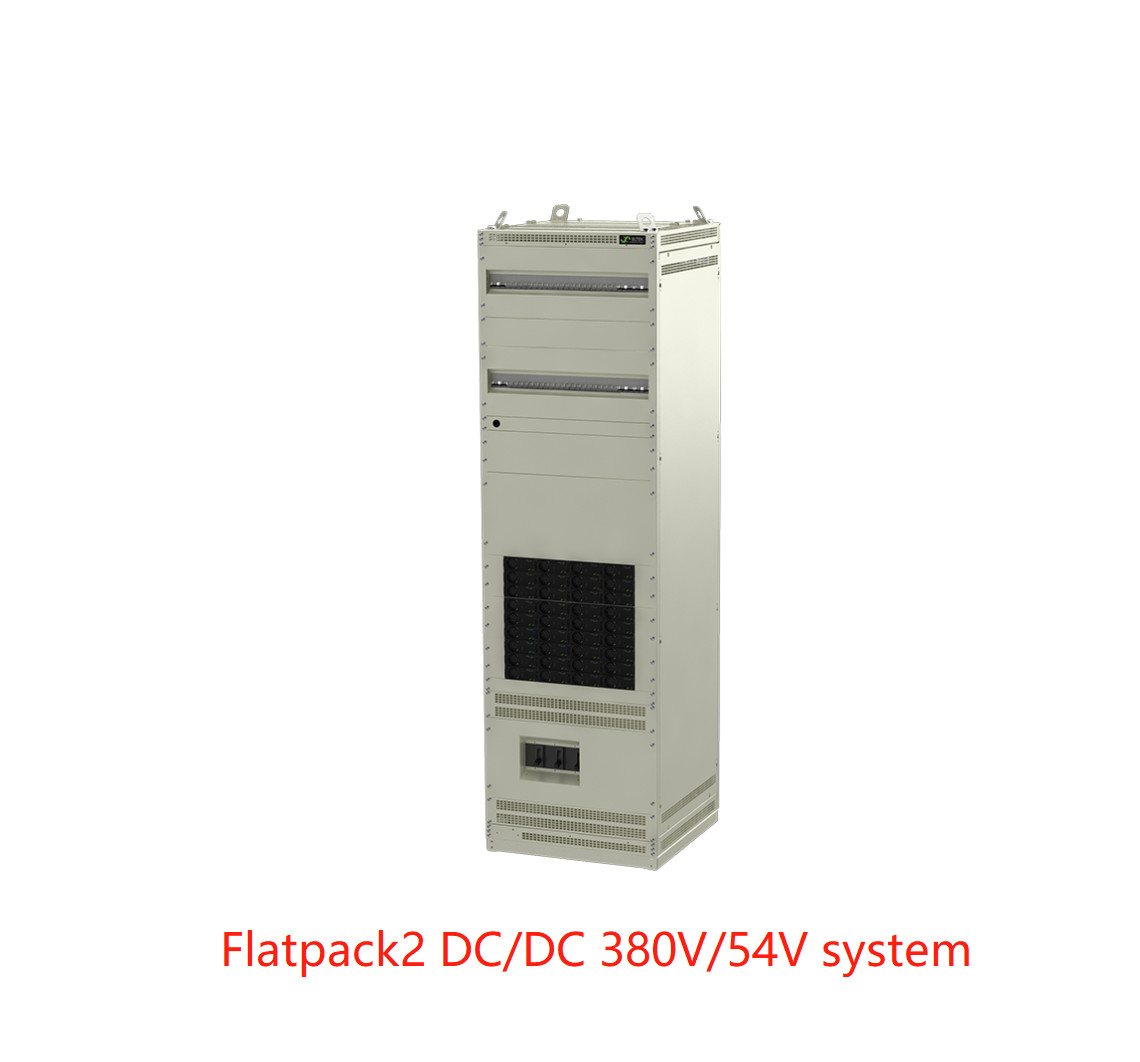

Flatpack2 system DC/DC 380V/54V
Korzystanie z modułu Flatpack2 DC/DC 380V/48V 3000W SHE z bogatym w funkcje modułem sterującym i monitorującym Eltek Smartpack2 umożliwia zakładom czerpanie korzyści z wykorzystania 380 V DC jako napięcia transmisyjnego.
Albo dla konkurencyjnej alternatywy dla tradycyjnych zasilaczy UPS w centrach danych, albo dla centralnych elektrowni w rozbudowach zakładów Telecom.
Integrując najnowocześniejsze, bardzo wydajne moduły przekształtnikowe z bogatą w funkcje jednostką monitorującą i sterującą Eltek Smartpack2, wysokowydajny system zasilania Flatpack2 DC/DC 380 V/54 V konwertuje napięcie magistrali 380 Vdc do regulowanego 54 Vdc z sprawność modułu 98,2%.
Kluczowe cechy
l Ochrona wejścia
l Wszechstronność
l Skalowalność
l Modułowy – buduj w miarę wzrostu obciążenia
l Super wysoka wydajność (SHE)
l Kontroler Smartpack2
l Hot pluggable
l 50-55 Vdc regulowane wyjście
l Opatentowana technologia SHE
APLIKACJE
TELEKOMUNIKACJA
• Rozbudowa centrali telekomunikacyjnej
• Ulepszenia witryny o dużej mocy
CENTRA DANYCH
• Konwersja z 380 VDC (260-400 VDC) na 50-55 VDC
• Obiekty kolokacyjne
• Wymiana instalacji UPS+VDC
Parametry:
| |
| Model |
System 36 kW |
System 72 kW |
System 108 kW |
| Numer części |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| DANE WEJŚCIOWE |
| Napięcie (zakres pracy) |
260 - 400 V DC |
| Maksymalny prąd |
147,6 A |
295,2 A (2x 147,6 A) |
442,8 A (3x 147,6 A) |
| Ochrona (poziom modułu) |
Bezpiecznik, wyłączanie, gdy VIN jest poza zasięgiem |
| Ochrona (poziom szafy) |
1x wyłącznik kompaktowy 160 A |
2x 160 A MCCB |
3x 160 A wyłącznik kompaktowy |
| DANE WYJŚCIOWE |
| Napięcie (domyślne) |
54,5 V DC |
| Napięcie (regulowany zakres) |
50 - 55 V DC |
| Maksymalna moc, wejście nominalne |
36 kW |
72 kW |
108 kW |
| Maksymalny prąd, @VOUT = 50 VDC |
720 A |
1440 A |
2160 A |
| Bieżące udostępnianie |
± 5% maksymalnego prądu od 10 do 100% obciążenia |
| Statyczna regulacja napięcia |
±0,5% od 0 – 100% obciążenia i wejścia nominalnego |
| Dynamiczna regulacja napięcia |
±5,0% dla 10-90% lub 90-10% zmian obciążenia, czas regulacji < 50 ms |
| Wyjścia DC |
Do 2x 30 linii ≤63 A MCB Do 2x 20 linii ≤125 A MCB |
| Ochrona |
Wyłączenie przepięciowe;odporny na zwarcie;wysoka temperatura;ograniczanie prądu rozruchowego podczas podłączania na gorąco;OR-ing FET |
| dodatkowe informacje |
Zobacz arkusz danych Flatpack2 DCDC 380V 48V 3000W SHE |
| KONTROLA I MONITOROWANIE |
| Jednostka monitorująca |
Smartpack2 |
| Operacja lokalna |
Wyświetlacz i klawisze, interfejs WWW za pośrednictwem standardowej przeglądarki |
| Zdalna obsługa |
Interfejs sieciowy;MODBUS;Protokół SNMP i poczta e-mail |
|
Alarmy
|
Alarmy niskiego i wysokiego napięcia wyjściowego (poziomy podrzędne i główne), alarm zwarcia doziemnego, alarm temperatury, alarm awarii sieci, alarm zadziałania wyłącznika obciążenia i wiele innych. |
| dodatkowe informacje |
Zobacz arkusz danych Smartpack2 |
| INNE SPECYFIKACJE |
| Szczytowa wydajność |
98,2% |
|
Izolacja
|
4,2 kVDC – wejście i wyjście
2,2 kVDC – uziemienie wejściowe
0,5 kVDC – uziemienie wyjściowe
|
| Temperatura robocza |
-20 do +45 °C (-4 do +113 °F) możliwe obniżenie mocy powyżej 40 °C (104°F) |
| Temperatura przechowywania |
-40 do +85 °C (-40 do +185 °F) |
| Wilgotność |
5 – 95 % RH, bez kondensacji |
| Wymiary [SxWxG] |
600 x 2000 x 600 mm (23,62 x 78,74 x 23,62”) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
IEC/EN 60950-1: 2013 |
|
EMC
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Środowisko
|
Testowany zgodnie z:
ETSI EN 300 019-2-1 v2.2.1: 2014 (Klasa 1.2);
ETSI EN 300 019-2-2 v2.3.1: 2013 (klasa 2.3);
ETSI EN 300 132-3-1 v2.1.1;2011/65/UE (RoHS) i 2008/98/WE (WEEE)
Normalne warunki pracy zgodnie z normą IEC/EN 62040-5-3:2016, paragraf 4.2, inne warunki pracy, zgodnie z paragrafem 4.3, muszą być zalecane.
|
| 1) Widoki szafy pokazane bez drzwi. |
