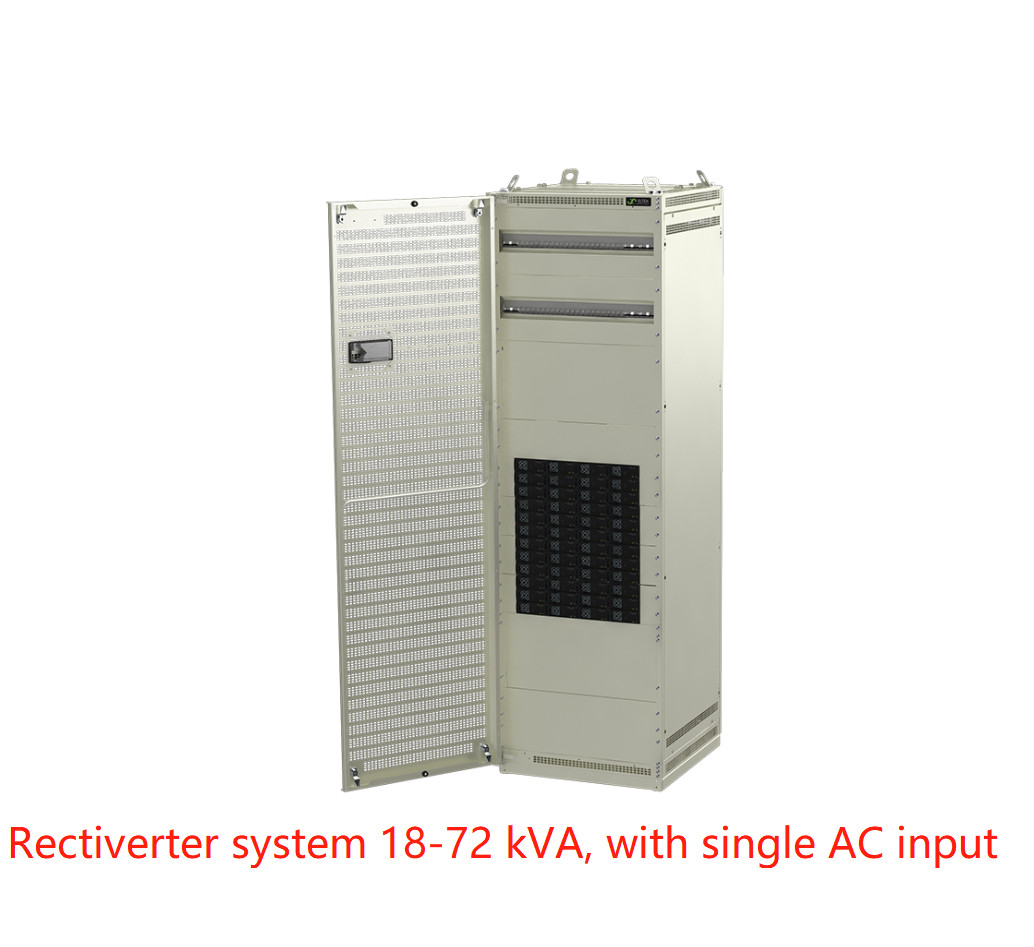

Skalowalny system 18-72 kVA, jedno wejście
|
| Modele / informacje dotyczące zamawiania |
36 kVA |
54 kVA |
72 kVA |
| Produkt rodzinny |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślne) / (zakres regulacji)1) |
|
400 VAC 3 fazy (Y) / 346-415 VAC |
| Częstotliwość (domyślny tryb falownika) |
|
|
50 Hz (adaptacyjna) |
|
| Częstotliwość (ustawiany tryb falownika) |
|
50 Hz, 60 Hz lub ostatnia synchronizacja 50/60 Hz (adaptacyjna) |
| Maksymalna moc (ciągła / przeciążenie (<15s)) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| Prąd maksymalny/faza (ciągłe przeciążenie (<15s)) |
52 ARM / 69,6 ARM |
78 ARM / 104,4 ARM |
104 ARM / 139,2 ARM |
| Prąd (maksymalny) Szybkie wyłączenie/faza (20 ms) |
256A (6 x nominalne) |
380A (6 x nominalne) |
512A (6 x nominalne) |
| Przytrzymaj (zapady napięcia) (przed przełączeniem na akumulator) |
|
|
> 5 ms przy pełnym obciążeniu |
|
| THD |
|
|
< 1,5% przy obciążeniu rezystancyjnym |
|
|
Funkcje wyjściowe
|
Moduł: bezpiecznik w L i N, podłączany na gorąco
1 lub 3 biegunowa dystrybucja AC (podłączenie bezpośrednio do MCB lub MCCB)
Maksymalna moc wyłącznika zgodnie z zalecanym maksymalnym wyłącznikiem dla modułu prostownika
|
| DANE WYJŚCIA DC |
| Napięcie (domyślne) / (zakres regulacji) |
|
|
53,5 V DC / 43 - 58 V DC |
|
| Moc (maksymalna przy nominalnym wejściu) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Prąd (maksymalny @VOUT ≤ 48 VDC) |
600A2) |
900A2) |
1200 A2) |
| Czas podtrzymania, maksymalna moc wyjściowa |
|
|
>10ms;VOUT > 41 V DC |
|
| Funkcje wyjściowe |
|
Odporny na zwarcie, wyłączenie przepięciowe |
| DANE WEJŚCIOWE |
| Napięcie wejściowe sieci AC (3 fazy Y) |
|
|
320-475 V AC, |
|
| Prąd/faza AC (w zależności od typu modułu) |
56-96 BRONI 4) |
84-144 BRONI 4) |
112-192 BRONI 4) |
| Częstotliwość (domyślnie: zakres synchronizacji) |
|
|
47-53 i 57-63 Hz |
|
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) |
|
|
47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD |
|
|
> 0,99 przy 50% obciążeniu lub więcej / < 3,5% |
| Napięcie znamionowe DC / rozszerzony zakres (bez przeciążenia)3) |
|
|
45 - 58 V DC / 40 - 45 V DC |
|
| Prąd DC (maksymalny)/ podczas przeciążenia (15s) |
768 A / 1080 A |
1152A/1620A |
1536/2160 A |
| Funkcje wejściowe |
|
Moduł: bezpiecznik w L i N, podłączany podczas pracy, warystor, podłączany podczas pracy
Wejście AC pojedyncze zaciski śrubowe 120 mm2 dla L1-L3, N i PE
|
| WYŁĄCZNIK AKUMULATORA |
| 1-biegunowy wyłącznik baterii |
|
2*uchwyt TPS 2 (800-1600 A) lub 4*uchwyt TPS 00 (250-600 A) |
| OPCJE |
| Dystrybucja DC (połączenie bezpośrednio na wyłączniku) |
1-125 A, 1-biegunowy wyłącznik MCB (maks. 30 szt. 18 mm, maks. 20 szt. 27 mm) |
| Dystrybucja DC (wyjście zbiorcze) |
|
|
2*600 A (2*TPS 00 uchwyt 250-600 A) |
| Przełącznik ręcznego obejścia |
|
|
2*200 A |
|
| LVBD (1-biegunowy) |
|
|
1800 A |
|
| INNA SPECYFIKACJA |
| Efektywność |
>96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb falownika (DC/AC)) |
| Klasa ochrony |
IP 20 |
|
|
|
| Połączenie |
Połączenie górne lub dolne |
|
|
| Temperatura robocza |
-40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxGxW] / Waga |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 funtów) |
|
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Część 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3)
Normalne warunki pracy zgodne z normą IEC/EN 62040-3:2011, klauzula 4.1, Zgodne z RoHS (2011/65/UE) i WEEE (2002/96/WE)
|
|
1) Zakresy napięcia wyjściowego skonfigurowane fabrycznie i mają indywidualne kluczowanie w górnej obudowie
3) 40 - 45 VDC: zmniejszona wydajność - brak doładowania mocy i zwiększone THD napięcia na wyjściu AC.
|
2) Priorytet ma obciążenie AC.Maksymalnydo dyspozycjiMoc i prąd wyjściowy DC zależą od chwilowego obciążenia AC i napięcia wejściowego AC;tj. maksymalnie 800W/16,7A na moduł przy pełnej mocy AC i nominalnym wejściu dla 230VAC.
4) Jeśli napięcie DC spadnie poniżej 43 V, prąd wejściowy może wzrosnąć powyżej tego poziomu
|
