System Eltek rectiverter wewnętrzny Skalowalny system 18-54KVA 220Vdc Zasilanie awaryjne AC dla 400 VAC lub 230Vac (CIEJ3643.4xxx)
System Eltek rectiverter wewnętrzny Skalowalny system 18-54KVA 220Vdc Zasilanie awaryjne AC dla 400 VAC lub 230Vac (CIEJ3643.4xxx)
Skalowalny system wewnętrzny Rectiverter zapewnia zasilanie awaryjne AC dla
obciążeń 3-fazowych 400 VAC lub 1-fazowych 230 VAC oraz zasilanie 220 VDC do ładowania akumulatorów
i opcjonalnych obciążeń DC. Elastyczne wyjście DC można ustawić tak, aby
ładować duży akumulator zapasowy z czasem ochrony do 10 godzin.
W połączeniu z opcjonalnym wejściem B (podwójne wejście AC) eliminuje
potrzebę tradycyjnego przełącznika ATS (Automatic Transfer Switch). Gdzie przełączenie z wejścia A na B
, jest operacją bezproblemową, bez
przerwy na obciążeniu AC
.
W połączeniu z opcjonalnym wejściem B (podwójne wejście AC) eliminuje potrzebę tradycyjnego przełącznika ATS (Automatic Transfer Switch). Gdzie przełączenie z wejścia A na B, jest operacją bezproblemową, bez przerwy na obciążeniu AC.
Po skonfigurowaniu z podwójnym wejściem AC do użytku jako UPS AC, klasyfikuje się jako - VFI SS 111 zgodnie z EN 62040-3
Kluczowe cechy
l Wejście 3-fazowe 400 VAC (Y)
l Wyjście 3-fazowe 400 VAC (Y)
l Wejście/wyjście 220VDC
l Maks. wyjście AC 54 kVA / 43,2 kW
l Maks. wyjście DC 43,2 kW
l Chronione wyjście AC
l Opcja A+B (podwójne wejście AC)
l Opcja ręcznego obejścia
l Do 4 ciągów akumulatorów
l Wbudowana technologia transferu
l Zdolność przeciążeniowa 150%, 15S
l Szybki prąd wyzwalania 600% 20 ms
l Możliwość wymiany podczas pracy
l Kontroler Smartpack2
l Działa równolegle z prostownikami Flatpack2
l Zgodność globalna
l Opatentowana technologia HE
Parametry :
|
| Modele / informacje dotyczące zamawiania |
54 kVA + 48 kW Wejście A |
54 kVA + 48 kW Wejście B |
| Rodzina produktów |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DANE WYJŚCIA AC |
| Napięcie (domyślne) / (regulowany zakres)1) |
|
400 VAC 3-fazowe (Y) / 346-415 VAC |
| Częstotliwość (domyślny tryb falownika) |
|
50 Hz (adaptacyjna) |
| Częstotliwość (ustawialny tryb falownika) |
|
50Hz, 60Hz lub ostatnio zsynchronizowana 50/60Hz (adaptacyjna) |
| Moc maksymalna (ciągła / przeciążenie (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Prąd maksymalny/faza (ciągły / przeciążenie (<15s) ) |
|
78ARMS / 104,4ARMS |
| Prąd (maksymalny) Szybkie wyzwalanie/faza (20ms) |
|
380A (6 x nominalny) |
| Podtrzymanie (zaniki napięcia) (przed przełączeniem na akumulator) |
|
> 5 ms przy obciążeniu 43,2 kW |
| THD |
|
< 1,5% przy obciążeniu rezystancyjnym |
| Cechy wyjścia |
Moduł: Bezpiecznik w L i N, Możliwość wymiany podczas pracy
100 A MCCB, indywidualne zaciski śrubowe wyjścia AC 70 mm2 dla L1-L3, N i PE
|
| DANE WYJŚCIA DC |
| Napięcie (domyślne) / (regulowany zakres) |
|
122,5 VDC / 97 - 145 VDC |
| Moc (maksymalna przy napięciu wejściowym nominalnym) |
|
43,2 kW 2) |
| Prąd (maksymalny przy VOUT ≤ 48 VDC) |
|
400 A 2) |
| Czas podtrzymania, maksymalna moc wyjściowa |
|
>10ms; VOUT > 97 VDC |
| Cechy wyjścia |
|
Zabezpieczenie przed zwarciem, Wyłączenie nadnapięciowe
Połączenie wejścia/wyjścia akumulatora do śruby M10
|
| DANE WEJŚCIOWE |
| Napięcie wejściowe AC (3-fazowe Y) |
|
320-475 VAC, |
| Prąd AC/faza (przy nominalnym napięciu wyjściowym) (w zależności od typu modułu) |
92-138 ARMS 4) |
| Częstotliwość (domyślna: zakres synchronizacji) |
|
47-53 & 57-63 Hz |
| Częstotliwość (ustawialna: zakres synchronizacji) |
|
47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD |
|
> 0,99 przy obciążeniu 50% lub większym / < 3,5% |
| Napięcie DC nominalne / rozszerzony zakres (bez przeciążenia)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| Prąd DC (maksymalny) |
|
450 A / 648 A podczas przeciążenia (15s) |
| Cechy wejścia |
Moduł: Bezpiecznik w L i N, Możliwość wymiany podczas pracy, warystor, Możliwość wymiany podczas pracy
160 A MCCB, indywidualne zaciski śrubowe wejścia AC 70 mm2 dla L1-L3, N i PE
|
| WYŁĄCZNIK AKUMULATORA I OBCIĄŻENIA |
| 2-biegunowy wyłącznik akumulatora |
|
2*MCCB 630 A |
1*MCCB 880 A |
| 2-biegunowy wyłącznik obciążenia |
|
- |
1*MCCB 630 A |
| OPCJE |
| Maksymalna moc wejścia B (z FP2 HE, prostowniki 2 kW) |
|
48 kW |
| Przełącznik obejścia ręcznego |
|
2*160 A |
| INNA SPECYFIKACJA |
| Sprawność |
>96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb falownika (DC/AC)) |
| Klasa ochrony |
IP 20 |
|
|
| Temperatura pracy |
-40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary[SxGxW] / Waga |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 funtów) |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Część 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3)
Normalne warunki pracy powinny być zgodne z IEC/EN 62040-3:2011 klauzula 4.2
Inne warunki pracy zgodnie z IEC 62040-3:2011 klauzula 4.3, muszą być zgłoszone 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Zakresy napięcia wyjściowego skonfigurowane w fabryce i mają indywidualne kodowanie w górnym podwoziu
3) 90 - 102 VDC: obniżona wydajność - brak doładowania mocy i zwiększone THD napięcia na wyjściu AC.
|
2) Obciążenie AC ma priorytet. Maksymalna dostępna moc wyjściowa DC i prąd zależy od chwilowego obciążenia AC i napięcia wejściowego AC; tj. maksymalnie 28 ,8kW/260 A przy pełnej mocy AC i nominalnym wejściu dla 230VAC.
4) Jeśli napięcie DC spadnie poniżej 97 V, prąd wejściowy może wzrosnąć powyżej tego poziomu
|

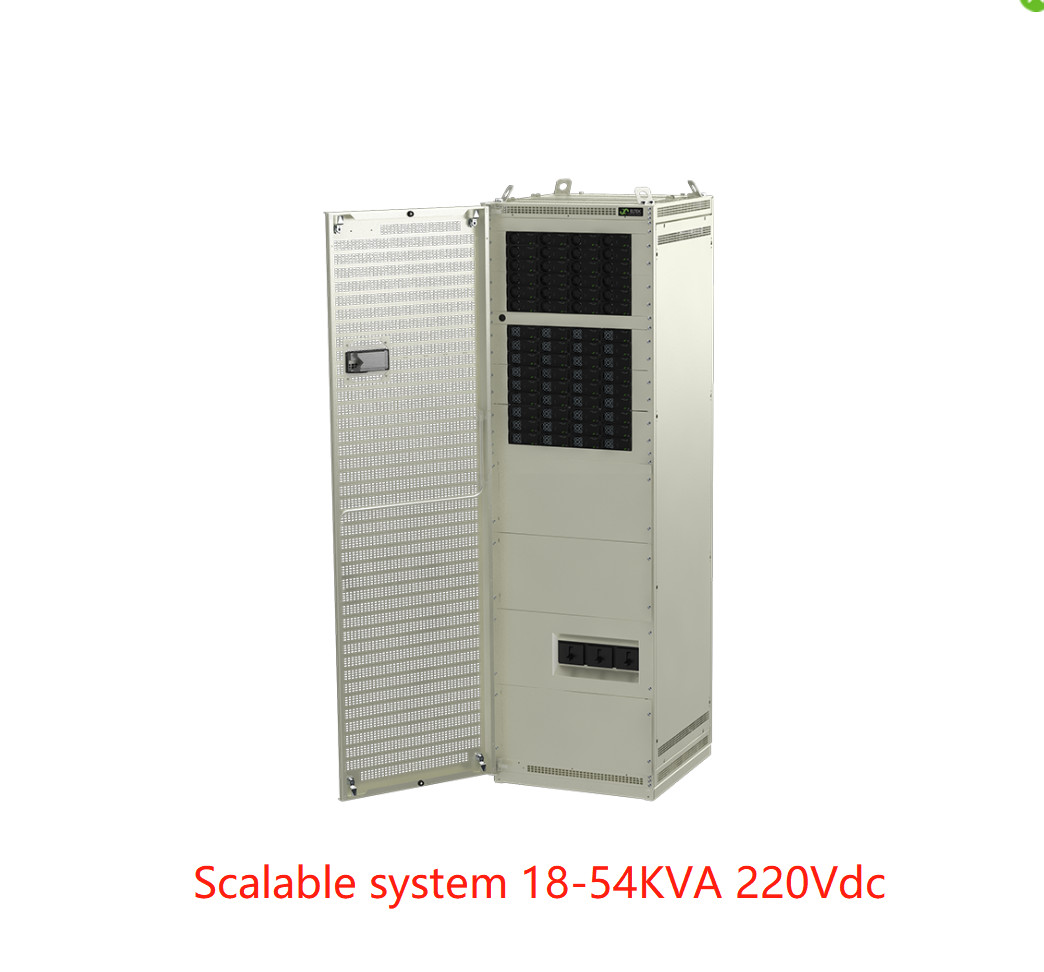

* Wewnętrzna szafa Rectiverter z zasilaniem AC i DC w jednej szafie
