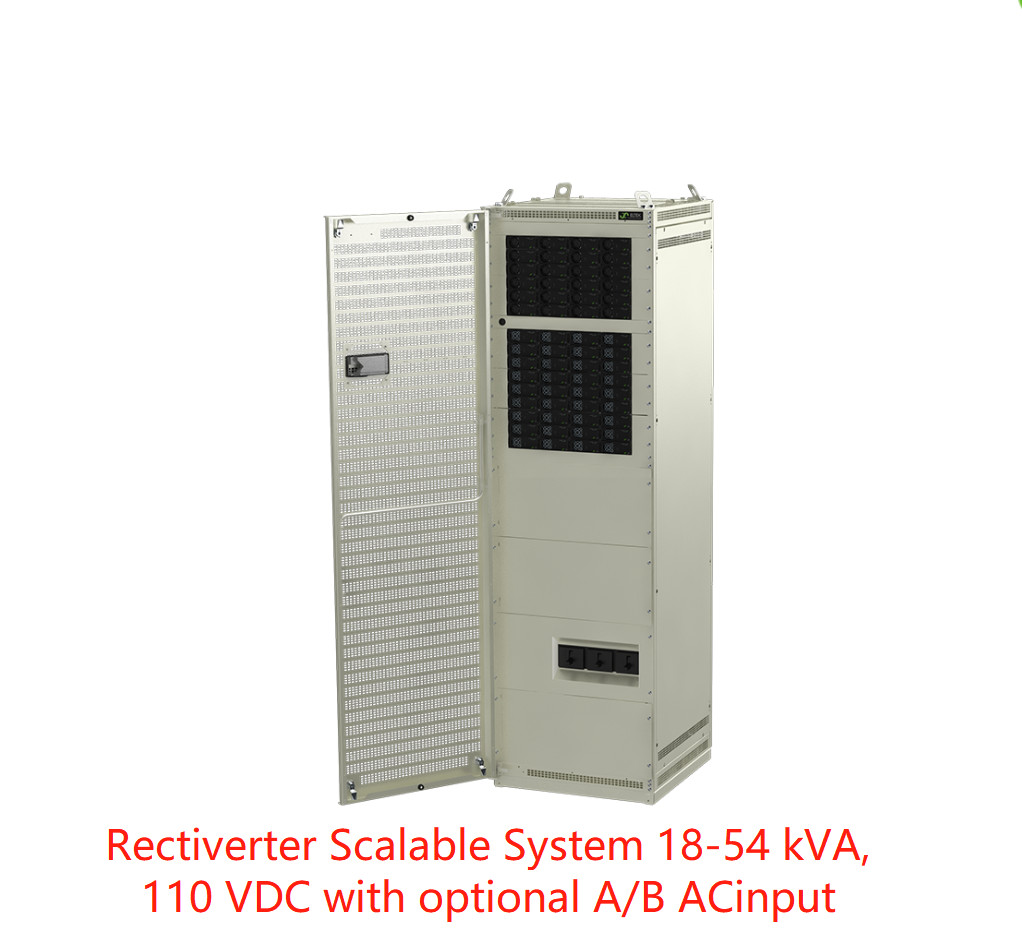

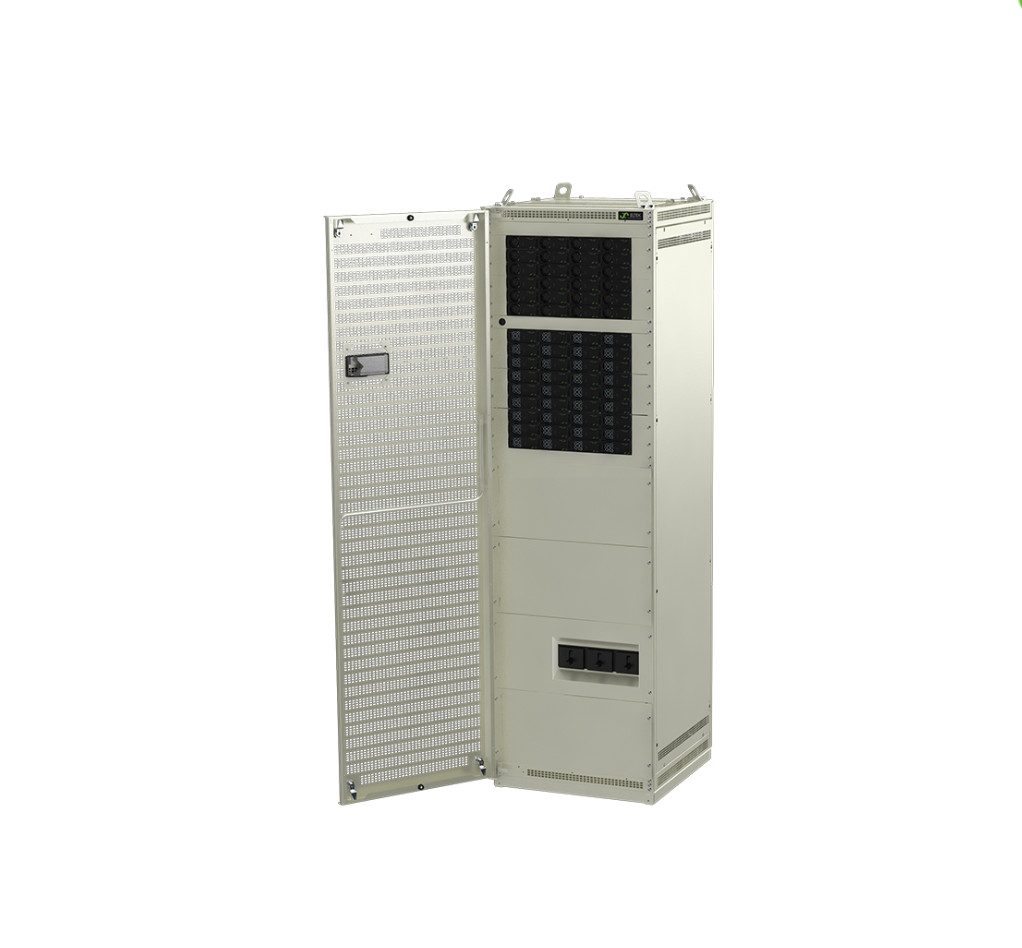

| Modele / informacje dotyczące zamawiania |
54 kVA + 48 kW wejście A |
54 kVA + 48 kW wejście B |
| Produkt rodzinny |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślne) / (zakres regulacji)1) |
|
400 VAC 3 fazy (Y) / 346-415 VAC |
| Częstotliwość (domyślny tryb falownika) |
|
50 Hz (adaptacyjna) |
| Częstotliwość (ustawiany tryb falownika) |
|
50 Hz, 60 Hz lub ostatnia synchronizacja 50/60 Hz (adaptacyjna) |
| Maksymalna moc (ciągła / przeciążenie (<15s)) |
|
43,2 kW (54 kVA) / 72 kVA |
| Prąd maksymalny/faza (ciągły / przeciążenie (<15s)) |
|
78 ARM / 104,4 ARM |
| Prąd (maksymalny) Szybkie wyłączenie/faza (20 ms) |
|
380A (6 x nominalne) |
| Przytrzymaj (zapady napięcia) (przed przełączeniem na akumulator) |
|
> 5 ms przy obciążeniu 43,2 kW |
| THD |
|
< 1,5% przy obciążeniu rezystancyjnym |
| Funkcje wyjściowe |
Moduł: bezpiecznik w L i N, podłączany na gorąco
100 A MCCB, wyjście AC pojedyncze zaciski śrubowe 70 mm2 dla L1-L3, N i PE
|
| DANE WYJŚCIA DC |
| Napięcie (domyślne) / (zakres regulacji) |
|
122,5 VDC / 97 - 145 VDC |
| Moc (maksymalna przy nominalnym wejściu) |
|
43,2 kW 2) |
| Prąd (maksymalny @VOUT ≤ 48 VDC) |
|
400 A2) |
| Czas podtrzymania, maksymalna moc wyjściowa |
|
>10ms;VOUT > 97 V DC |
| Funkcje wyjściowe |
|
Odporny na zwarcie, wyłączenie przepięciowe
Podłączenie wejścia/wyjścia akumulatora do śruby M10
|
| DANE WEJŚCIOWE |
| Napięcie wejściowe sieci AC (3 fazy Y) |
|
320-475 V AC, |
| Prąd/faza AC (przy nominalnym napięciu wyjściowym) (w zależności od typu modułu) |
92-138 BRONI 4) |
| Częstotliwość (domyślnie: zakres synchronizacji) |
|
47-53 i 57-63 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) |
|
47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD |
|
> 0,99 przy 50% obciążeniu lub więcej / < 3,5% |
| Napięcie znamionowe DC / rozszerzony zakres (bez przeciążenia)3) |
|
102 - 145 V DC / 90 - 145 V DC |
| Prąd stały (maksymalny) |
|
450 A / 648 A podczas przeciążenia (15s) |
| Funkcje wejściowe |
Moduł: bezpiecznik w L i N, podłączany podczas pracy, warystor, podłączany podczas pracy
160 A MCCB, wejście AC pojedyncze zaciski śrubowe 70 mm2 dla L1-L3, N i PE
|
| ŁADUNEK AKUMULATORA I ŁADUNKU |
| 2-biegunowy wyłącznik baterii |
|
2*MCB 630 A |
1 * MCCB 880 A |
| 2-biegunowy wyłącznik obciążenia |
|
- |
1 * MCCB 630 A |
| OPCJE |
| Maksymalna moc na wejściu B (z prostownikami FP2 HE, 2 kW) |
|
48 kW |
| Przełącznik ręcznego obejścia |
|
2*160 A |
| INNA SPECYFIKACJA |
| Efektywność |
>96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb falownika (DC/AC)) |
| Klasa ochrony |
IP 20 |
|
|
| Temperatura robocza |
-40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxGxW] / Waga |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 funtów) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 część 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3)
Normalne warunki pracy zgodne z normą IEC/EN 62040-3:2011, punkt 4.2
Należy poinformować o innych warunkach pracy zgodnie z normą IEC 62040-3:2011, klauzula 4.3, 2011/65/UE (RoHS) i 2012/19/UE (WEEE)
|
|
1) Zakresy napięcia wyjściowego skonfigurowane fabrycznie i mają indywidualne kluczowanie w górnej obudowie
3) 90–102 VDC: zmniejszona wydajność – brak doładowania mocy i zwiększone THD napięcia na wyjściu AC.
|
2) Priorytet ma obciążenie AC.Maksymalnydo dyspozycjiMoc i prąd wyjściowy DC zależą od chwilowego obciążenia AC i napięcia wejściowego AC;tj. maksymalnie 28,8kW/260 A przy pełnej mocy AC i nominalnym wejściu dla 230VAC.
4) Jeśli napięcie DC spadnie poniżej 97 V, prąd wejściowy może wzrosnąć powyżej tego poziomu
|
