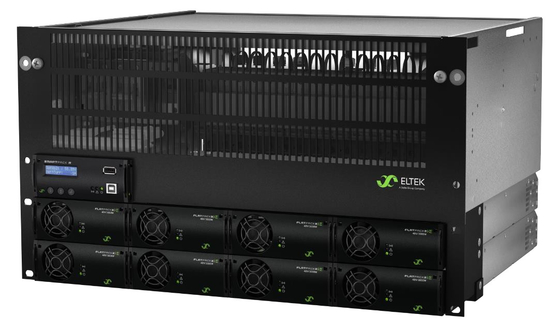

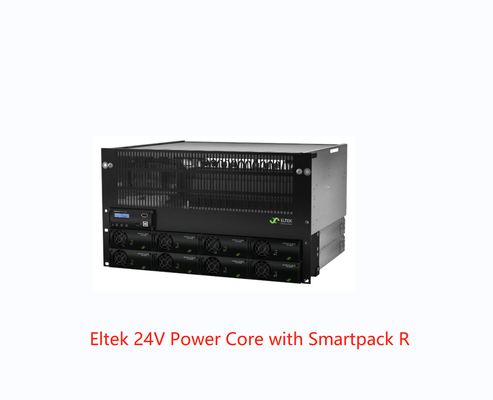

Eltek Zintegrowany System Zasilania 24V 5U/8U 300A/600A ze sterownikiem Smartpack R i modułem Flatpack2 48/1800HE
Połączenie ekonomicznej konstrukcji, gęstości mocy i niezawodności sprawia, że Flatpack2 to rodzina produktów, która naprawdę się wyróżnia i zapewnia niezrównaną dostępność sieci.T
Oznacza to wszechstronność prostownika Flatpack2
może być używany w wielu różnych aplikacjach 48VDC i 24VDC na całym świecie
APLIKACJE
TELEKOMUNIKACJA – MOBILNA / BEZPRZEWODOWA
· Radiostacje bazowe / Witryny komórkowe
· LTE / 4G / WiMAX
· Rozproszone systemy antenowe
· Kuchenka mikrofalowa
· Szerokopasmowy
TELEKOMUNIKACJA – NAPRAWIONA
· Serwery / przełączniki telefoniczne
· Światłowody / FTTx
· Kuchenka mikrofalowa
· Kabel
· Szerokopasmowy
KLUCZOWE CECHY
l · KOMPLETNY SYSTEM

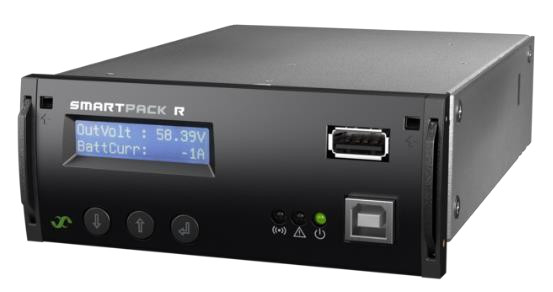

l · KONTROLER SMARTPACK R
l · ZAAWANSOWANE STEROWANIE I
l MONITOROWANIE PRZEZ PORT ETHERNET
l · HOST USB TYPU A DO PODŁĄCZENIA
l URZĄDZENIA (NP. WIFI; DYSKI FLASH)
l · USB TYPU B DO KONTROLI
l · SUPER WYSOKA WYDAJNOŚĆ
l PROSTOWNIKI
l · MODUŁY WŁĄCZANE NA SZYBCIE
l · 6X POZYCJI WYŁĄCZNIKA AKUMULATORA
l · LVBD
l · 18X DYSTRYBUCJA MCB OBCIĄŻENIA
l · LVLD (OPCJONALNIE)
l · WYSOKOŚĆ OD 5U DO 8U
l · GLOBALNE APROBATY
Parametry:
| |
|
|
|
|
|
|
|
|
| MODEL |
24VDC |
|
|
48 V DC |
|
|
Numer części
(Skonfigurowany system zasilania telekomunikacyjnego)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| MODUŁ ZASILANIA |

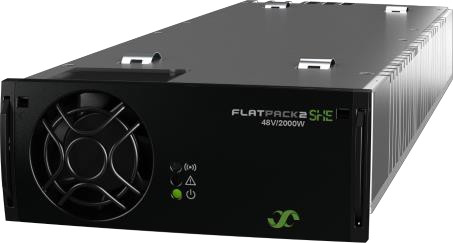

| Płaski prostownik 2 1) |
Pakiet płaski2 24/1800 HE |
|
Pakiet płaski2 48/2000 ON lub ONA Pakiet płaski2 48/3000 ON lub ONA |
| WPROWADZANIE DANYCH |
| Zakres napięcia) |
85-300 V AC |
|
|
85-300 VAC (moduł HE) 85-264 VAC (moduł SHE) |
| Częstotliwość |
45-66 Hz |
|
|
|
|
|
| Konfiguracja sieci |
Indywidualne 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| Połączenie |
Listwy zaciskowe, maks. 16 mm2 |
|
|
|
|
| DANE WYJŚCIOWE |
| Napięcie |
+24 V prądu stałego |
|
|
-48 V prądu stałego |
|
| Prąd (maksymalny) |
600 A |
|
|
600 A |
|
|
| DYSTRYBUCJA BATERII |
|
| Liczba pozycji wyłącznika akumulatora |
6x 100 A |
|
|
|
|
|
| LVBD |
Domyślnie 300 A / 600 A |
|
Opcjonalnie 150 A / 300 A / 500 A / 600 A |
| ROZKŁAD OBCIĄŻENIA |
|
| Liczba pozycji MCB obciążenia |
18x18mm lub 9x18mm + 6x27mm |
|
|
|
| LVLD |
Opcjonalnie 300 A / 600 A |
|
Opcjonalnie 150 A / 300 A / 500 A / 600 A |
| Typ wyłącznika obciążenia |
Montaż na szynie DIN, szerokość 18 mm i 27 mm (13 mm na zamówienie) |
|
| KONTROLA I MONITOROWANIE |
|
| Jednostka sterująca i monitorująca 3) |
Smartpack R |
|
|
|
|
|
| Wejścia |
6x Wejścia cyfrowe (do monitorowania urządzeń zewnętrznych) |
|
| Wyjścia |
6x przekaźniki alarmowe |
|
|
|
|
|
| INNE SPECYFIKACJE |
|
| Izolacja |
3,0 kVAC – wejście do wyjścia
1,5 kVAC – wejście do masy
0,5 kVDC – wyjście do masy
|
|
|
|
|
| Temperatura robocza |
-40 do +60°C [-40 do +140°F] |
|
|
|
|
| Temperatura przechowywania |
-40 do +85°C [-40 do +185°F] |
|
|
|
|
| Wymiary (szer. x gł. x wys.) 4) |
482 x 380 x wys. mm [19 x 14,9 x wys. cale] Wysokość (wys.):
5U: 222 mm [8,8 cala]
6U: 267 mm [10,5 cala]
|
482 x 380 x wys. mm [19 x 14,9 x wys. cale] Wysokość (wys.):
5U: 222 mm [8,8 cala]
6U: 267 mm [10,5 cala]
7U: 311 mm [12,3 cala]
- 8U: 356 mm [14 cali]
|
| Waga (bez modułów) |
Około 5 kg [11 funtów] |
|
|
|
|
| STANDARDY PROJEKTOWE |
|
| Bezpieczeństwo elektryczne |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| kompatybilność elektromagnetyczna |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Środowisko |
ETSI EN 300 019-2-1 (klasa 1.2) /-2 (klasa 2.3) /-3 (klasa 3.2)
ETSI EN 300 132-2
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 punkt 4.2.Inne warunki pracy zgodnie z IEC 62040-5-3:2016, punkt 4.3, muszą być podane
|
|
1) Szczegółowe informacje znajdują się w arkuszu danych prostownika Flatpack2
2) Gdy system jest skonfigurowany bez opcji urządzenia SPD
|
3) Szczegółowe informacje znajdują się w arkuszu danych kontrolera Smartpack R
4) Zalecana minimalna głębokość szafy to 400 mm [15,7 cala]
|
