| Modele / informacje dotyczące zamawiania |
|

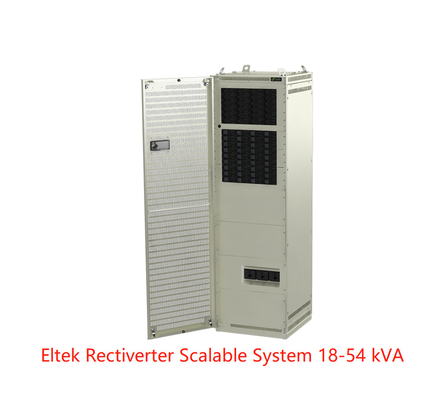

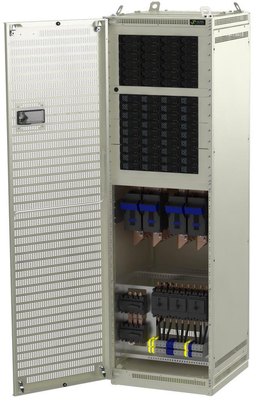

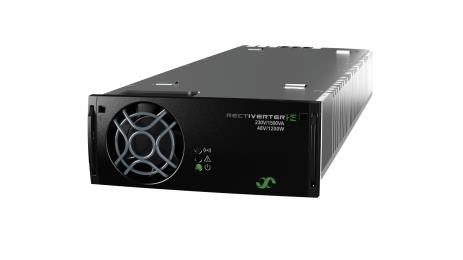

54 kVA + 72 kW Wejście B |
| Produkt rodzinny |
|
CIEJ3642.xxxx |
|
| DANE WYJŚCIOWE AC |
| Napięcie (domyślnie) / (zakres regulacji)1) |
|
400 V AC 3 fazy (Y) / 346-415 V AC |
| Częstotliwość (domyślny tryb falownika) |
|
50 Hz (adaptacyjny) |
| Częstotliwość (ustawiany tryb falownika) |
|
50Hz, 60Hz lub ostatnia synchronizacja 50/60Hz (adaptacyjna) |
| Maksymalna moc (ciągła / przeciążeniowa (<15s)) |
|
43,2 kW (54 kVA) / 72 kVA |
| Prąd maksymalny/faza (ciągły/przeciążenie (<15s)) |
|
78 RAMION / 104,4 RAMION |
| Prąd (maksymalny) Szybkie wyłączenie/faza (20ms) |
|
380 A (6 x nominalne) |
| Wstrzymanie (spadki napięcia) (przed przełączeniem na akumulator) |
|
> 5 ms przy obciążeniu 43,2 kW |
| THD |
|
< 1,5 % przy obciążeniu rezystancyjnym |
| Funkcje wyjściowe |
Moduł: Bezpiecznik w L i N, Możliwość podłączania podczas pracy
100 A MCCB, wyjście AC pojedyncze zaciski śrubowe 70 mm2 dla L1-L3, N i PE
|
| DANE WYJŚCIOWE DC |
| Napięcie (domyślnie) / (zakres regulacji) |
|
53,5 V prądu stałego / 43–58 V prądu stałego |
| Moc (maksymalna @nominalna moc wejściowa) |
|
43,2 kW2) |
| Prąd (maksymalny @VOUT ≤ 48 VDC) |
|
900A 2) |
| Czas podtrzymania, maksymalna moc wyjściowa |
|
>10ms;VOUT > 41 V DC |
| Funkcje wyjściowe |
|
Odporny na zwarcie, wyłączenie przepięciowe
Złącze wejścia/wyjścia akumulatora do śruby M10
|
| WPROWADZANIE DANYCH |
| Napięcie wejściowe sieci AC (3 fazy Y) |
|
320-475 V AC, |
| AC Prąd/faza (przy nominalnym napięciu wyjściowym) (w zależności od typu modułu) |
92-138 RAMION 4) |
| Częstotliwość (domyślnie: zakres synchronizacji) |
|
47-53 i 57-63 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) |
|
47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD |
|
> 0,99 przy obciążeniu 50% lub większym / < 3,5% |
| Nominalne napięcie prądu stałego / rozszerzony zakres (bez przeciążenia)3) |
|
45 - 58 V prądu stałego / 40 - 45 V prądu stałego |
| Prąd stały (maksymalny) |
|
1152 A / 1620 A podczas przeciążenia (15s) |
| Funkcje wejściowe |
Moduł: bezpiecznik w L i N, możliwość podłączania podczas pracy, warystor, możliwość podłączania podczas pracy
160 A MCCB, wejście AC pojedyncze zaciski śrubowe 70 mm2 dla L1-L3, N i PE
|
| OPCJE OBCIĄŻENIA DC I WYŁĄCZNIKA AKUMULATORA |
WYŁĄCZNIK AKUMULATORA |
WYŁĄCZNIK OBCIĄŻENIA DC |
| Możliwe konfiguracje (wyłącznik 2-biegunowy) |
2*1600 A (4*TPS 2 uchwyt 800-1600 A) |
- |
| Możliwe konfiguracje (wyłącznik 2-biegunowy) |
4*600 A (8* uchwyt TPS 00 250-600 A) |
- |
| Możliwe konfiguracje (wyłącznik 2-biegunowy) |
2*600 A (4*uchwyt TPS 00 250-600 A) |
2*600 A (4*uchwyt TPS 00 250-600 A) |
| OPCJE |
| Maksymalna moc wejściowa B (z prostownikami FP2 HE, 3 kW) |
|
72 kW |
| Ręczny przełącznik obejścia |
|
2*160 A |
| LVBD (1-biegunowy) |
|
1800 r |
| INNE SPECYFIKACJE |
| Efektywność |
>96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb falownika (DC/AC)) |
| Klasa ochrony |
IP20 |
|
|
| Temperatura robocza |
-40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxGxW] / Waga |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 funtów) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
| kompatybilność elektromagnetyczna |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 część 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3)
Normalne warunki pracy muszą być zgodne z IEC/EN 62040-3:2011 klauzula 4.1 RoHS (2011/65/UE) i WEEE (2002/96/WE)
|
|
1) Zakresy napięć wyjściowych są skonfigurowane fabrycznie i posiadają indywidualne kodowanie w górnej obudowie
3) 40 - 45 VDC: zmniejszona wydajność - brak wzmocnienia mocy i zwiększone THD napięcia na wyjściu AC.
|
2) Obciążenie AC ma priorytet.Maksymalnydo dyspozycjiMoc wyjściowa i prąd stały zależą od chwilowego obciążenia AC i napięcia wejściowego AC;tj. maksymalnie 28,8kW/600 A przy pełnej mocy prądu zmiennego i znamionowym wejściu dla 230VAC.
4) Jeśli napięcie DC spadnie poniżej 43 V, prąd wejściowy może wzrosnąć powyżej tego poziomu
|
