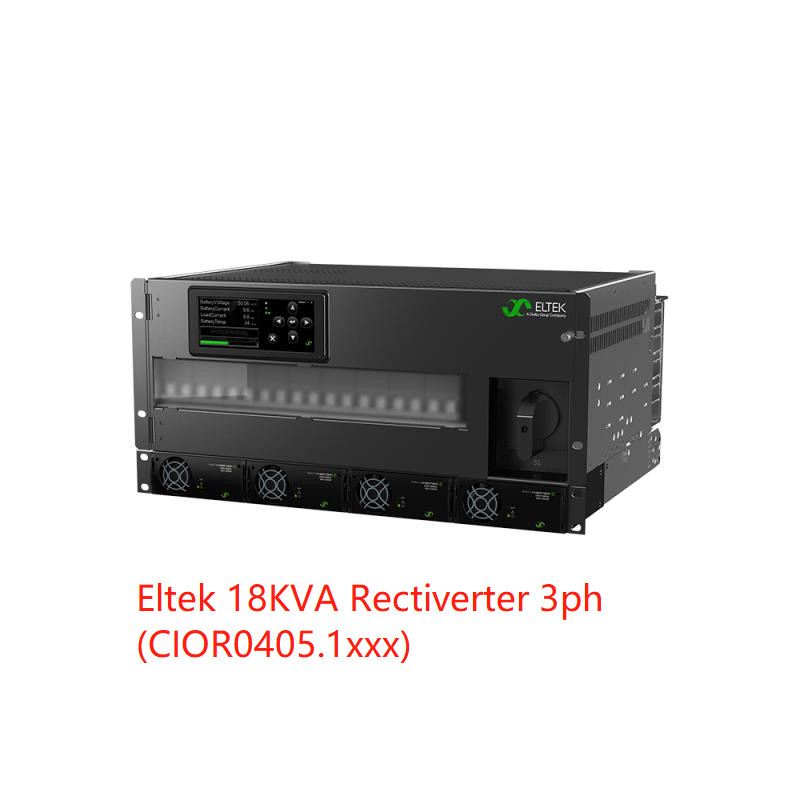

Eltek Recective Power Core AC Wyjście DC 18 kVA 1ph lub 3ph MB 18Kva 14.4Kva DC (Część nr CIOR1207)
APLIKACJE
NARZĘDZIA ENERGETYCZNE
· Rozdzielnice niskiego i wysokiego napięcia
· Stacje transformatorowe i podrzędne
· Wytwarzanie i dystrybucja energii
· Kontrola i ochrona
· System SCADA
PRZEMYSŁ OFFSHORE I PRZEMYSŁ PRZETWÓRCZY
· Systemy bezpieczeństwa i automatyki
(SAS)
MORSKI
· Komunikacja na statkach
INFRASTRUKTURA KOLEJOWA I METRO
· Kontrola i ochrona
· Sygnalizacja
TELEKOMUNIKACJA KOMÓRKOWA/BEZPRZEWODOWA
· LTE/4G/WiMAX
· Rozproszony system antenowy
· Szerokopasmowy
Kluczowe cechy :
l WEJŚCIE/WYJŚCIE 230 LUB 115 V AC
l · JEDNOFAZOWE WEJŚCIE/WYJŚCIE
l · WEJŚCIE/WYJŚCIE 110 V prądu stałego
l · CAŁKOWITA MOC AC + DC 8 KW
l · MAKS. MOC WYJŚCIOWA AC 6 KVA
l · MAKS. MOC WYJŚCIOWA DC 4,8 KW
l · 1-BIEGUNOWA OPCJA DYSTRYBUCJI AC
l · 2-BIEGUNOWA OPCJA DYSTRYBUCJI AC
l · WBUDOWANY RĘCZNY PRZEŁĄCZNIK BYPASSU
l · WBUDOWANA TECHNOLOGIA TRANSFERU
l · MOŻLIWOŚĆ PRZECIĄŻENIA 150%, 15S
l · 600% PRĄDU SZYBKIEGO WYŁĄCZENIA, 20 MS
l · MOŻLIWOŚĆ PODŁĄCZENIA NA GORĄCO
l · KONTROLER SMARTPACK 2
l · MOŻE PRACOWAĆ RÓWNOLEGLE Z PROSTOWNIKAMI FLATPACK2
l · GLOBALNA ZGODNOŚĆ
l · OPATENTOWANA TECHNOLOGIA
Dane techniczne:
| |
| Modele / dane do zamówienia 24 kW, 230 V 1 faza |
24 kW, 400 V 3 fazy |
| Rodzina produktów CIOR1207.1xxx |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślne) / (regulowany zakres)1) 230 VAC / 200–240 VAC 400 VAC 3 fazy (Y) / 346–415 VAC |
| Częstotliwość (domyślny tryb falownika) 50 Hz (adaptacyjna) |
| Częstotliwość (ustawiany tryb falownika) 50 Hz, 60 Hz lub ostatnia synchronizacja 50/60 Hz (adaptacyjna) |
| Moc maksymalna (ciągła / przeciążeniowa (<15s) ) 14,4 kW (18 kVA) / 24 kVA |
| Prąd maksymalny/faza (ciągły / przeciążenie (<15s) ) 78ARMS / 104,4ARMS |
26 RAMION / 34,8 RAMION |
| Prąd (maksymalny) Szybkie wyzwolenie/faza (20ms) 384 A (6 x nominalne) |
128 A (6 x nominalne) |
| Podtrzymanie (spadki napięcia) (przed przełączeniem na akumulator) > 5 ms przy obciążeniu 14,4 kW |
| THD < 1,5% przy obciążeniu rezystancyjnym |
| Funkcje wyjściowe Bezpiecznik w L i N, możliwość podłączania podczas pracy |
| DANE WYJŚCIOWE DC |
| Napięcie (domyślne) / (regulowany zakres) 53,5 VDC / 43 - 58 VDC |
| Moc (maksymalna przy nominalnym wejściu) 14,4 kW 2) |
| Prąd (maksymalny @VOUT ≤ 48 VDC) 300 A2) |
| Czas podtrzymania, maksymalna moc wyjściowa >10ms;VOUT > 41 VDC |
| Funkcje wyjściowe Zabezpieczenie przed zwarciem, wyłączenie przepięciowe, zbiorcze połączenie wyjścia DC do śruby M8 |
| WPROWADZANIE DANYCH |
| Napięcie zasilania AC (3 fazy Y) 185 - 275 VAC, (jedna faza) 320 - 475 VAC , (3 fazy Y) |
| AC Prąd/faza (przy znamionowym napięciu wyjściowym) (w zależności od typu modułu) 84-144 ARMS 4) |
28-48 RAMION 4) |
| Częstotliwość (domyślnie: zakres synchronizacji) 47-53 i 57-63 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) 47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD > 0,99 przy obciążeniu 50% lub większym / < 3,5% |
| Nominalne napięcie prądu stałego / rozszerzony zakres (bez przeciążenia)3)45 - 58 V prądu stałego / 40 - 45 V prądu stałego |
| Prąd stały (maksymalny) 384 A / 540 A podczas przeciążenia (15 s) |
|
Bezpiecznik w L i N, możliwość podłączania podczas pracy, warystor, możliwość podłączania podczas pracy
Funkcje wejściowe Wejście AC indywidualne zaciski śrubowe 10 mm2 dla L1,L2,L3 lub L1,L1,L1 + N i PE Zbiorcze podłączenie wejścia DC do śruby M8
Masowe podłączenie akumulatora prądu stałego do śruby M8
|
| OPCJE |
| Sterowanie i monitorowanie (patrz arkusz danych Smartpack2) Smartpack2, w tym podstawowy monitor przemysłowy i monitor I/O typu 2 |
| LVBD 350 A |
| 1-biegunowa dystrybucja AC (podłączenie L bezpośrednio do MCB) 1-18 szt., 2-20A, charakterystyka C lub B |
1-18 szt., charakterystyka 2-20A, C lub B |
| 3-biegunowa dystrybucja AC (połączenie L1-L3 bezpośrednio na MCB) - |
1-6 szt., charakterystyka 2-20A, C lub B |
| INNE SPECYFIKACJE |
| Sprawność >96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb inwerterowy (DC/AC)) |
| Ręczny przełącznik bypassu 63 A (zrobić przed przerwą) |
| Stopień ochrony IP20 |
| Temperatura robocza -40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [szer. x gł. x wys.] / waga 482 x 432 x 311 mm (7U) (19 x 17 x 12,3”) / 27 kg (60 funtów) |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 część 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3)
Środowisko Normalne warunki pracy muszą być zgodne z IEC/EN 62040-3:2011 klauzula 4.1 Zgodność z RoHS (2011/65/UE) i WEEE (2002/96/WE)
|
| |

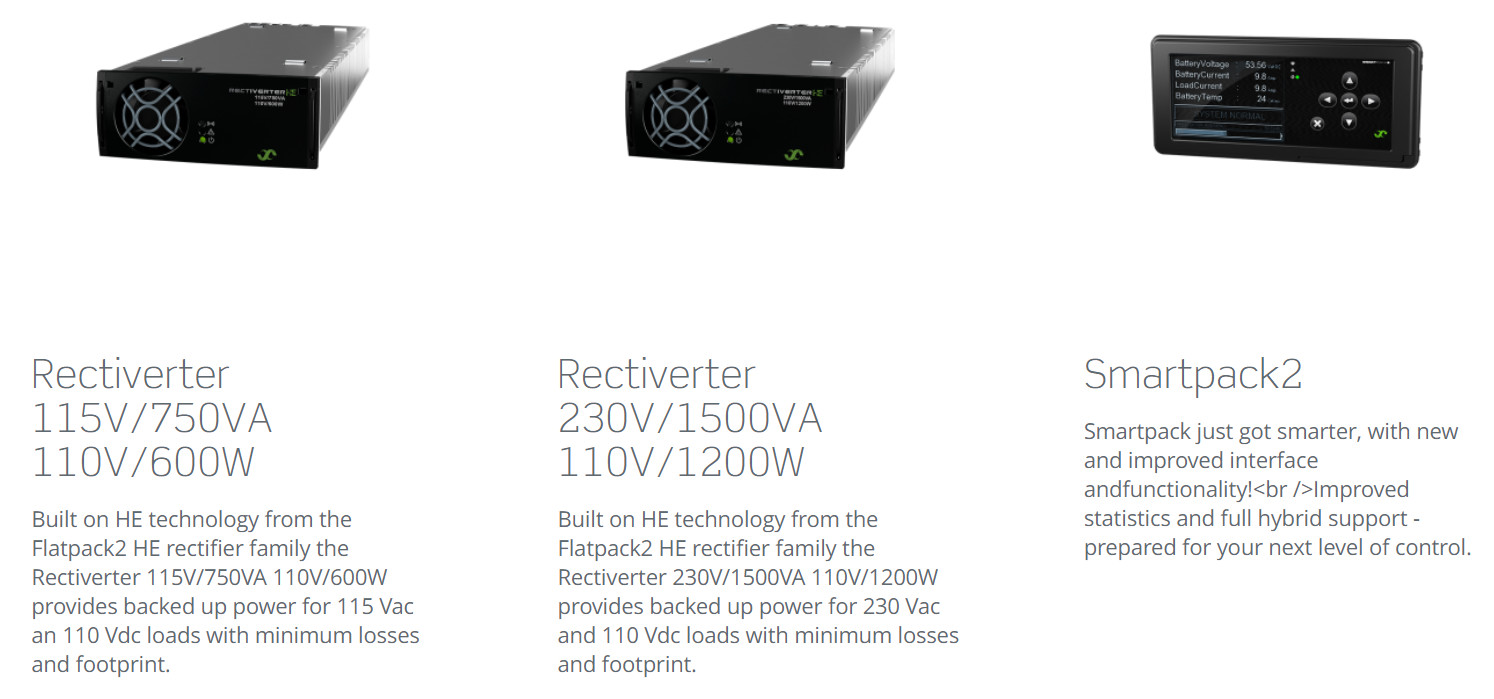

Produkty powiązane:
