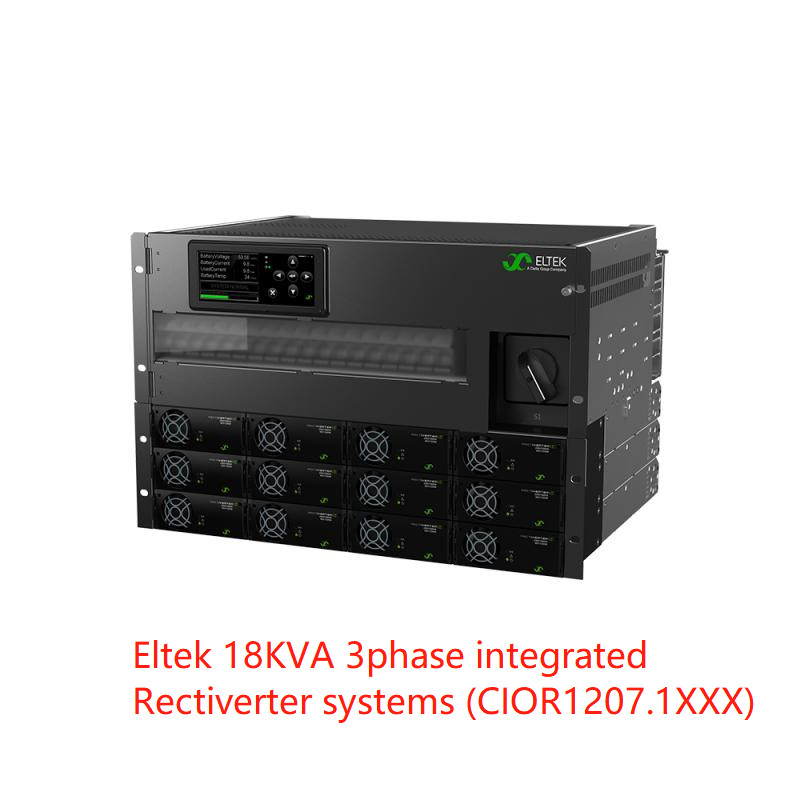

Eltek Rectiverter Power Core 110 VDC 18 kVA 1ph lub 3ph Do 18Kva AC & 14.4kw 110Vdc wyjście (część nr CIOR1207.1xxx)
Zastosowanie:
System zintegrowany z prostokątrzem 2U 19 cali może być stosowany jako samodzielny system z dużą mocą AC i DC w zastosowaniach przemysłowych, w których potrzebne jest wsparcie 230 / 115Vac i 110Vdc.
Całkowita moc wyjściowa zarówno dla prądu przemiennego, jak i prądu stałego jest ograniczona do łącznej mocy 8 kW, limity mocy wyjściowych prądu przemiennego i prądu stałego mogą być ustawione w zależności od podłączonego obciążenia,gdzie ograniczenie obciążenia prądem przemiennym jest ustawione na maksymalnie 6kVA i na maksymalnie 4KW dla obciążenia prądem stałym 8 kW.
Jako dodatkowe opcje, pomiar i sygnalizacja mogą być szeroko rozszerzone za pomocą węzłów CAN monitorów I/Q lub Flexi.
Telekom-mobilny/bezprzewodowy
· LTE/4G/WiMAX
· System anten rozproszonych
· szerokopasmowa łączność
· Stacje bazowe radiowe/lokalizacje komórek
Wydobycie energii
· Łączniki niskiego i wysokiego napięcia
· Stacje transformatorów i subsystemów
· Kontrola i ochrona
· System SCADA
INFRA-STRUKTURY Kolejowe i METRO
· Kontrola i ochrona
· Sygnalizacja
Główne cechy:
- l Kompaktny projekt i prosta instalacja
- l Wprowadzanie i wyprowadzenie jednofazowe 230 lub 115VAC
- 48Vdc wejście i wyjście
- l Do 4 modułów prostowniczych
- l łączna moc AC+DC 8 kW
- l Maksymalna moc przemiennego prądu 6kVA
- l Maksymalna moc wyjściowa prądu stałego 4 kW/ 8 kW
- Opcje dystrybucji prądu przemiennego na 1 lub 2 bieguny
- Opcja dystrybucji prądu stałego 1 biegun
- l Wbudowany w technologię transferu
Dane techniczne:
| |
| Modele / informacje o zamówieniu 24 kW, 230 V 1h |
24 kW, 400 V 3h |
| Rodzina produktów CIOR1207.1xxx |
| AC OUTPUT DATA |
| napięcie (domyślne) / (zakładany zakres) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fazy (Y) / 346-415 VAC |
| Częstotliwość (standardowy tryb falownika) 50 Hz (adaptywna) |
| Częstotliwość (tryb ustawialny falownika) 50 Hz, 60 Hz lub ostatnio zsynchronizowane 50/60 Hz (adaptywne) |
| Maksymalna moc (nieprzerwana / przeciążenie (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Maksymalny prąd/faza (nieprzerwany / przeciążenie (< 15 s)) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| Prąd (maksymalny) Prędkość/faza (20 ms) 384 A (6 x nominalna) |
128 A (6 x nominalne) |
| Wytrzymałość (spadek napięcia) (przed przełączeniem na baterię) > 5 ms @ obciążenie 14,4 kW |
| THD < 1,5 % przy obciążeniu oporowym |
| Funkcje wyjściowe bezpiecznik w L i N, podłączalny na gorąco |
| Wyniki DATA DC |
| napięcie (domyślne) / (zakładany zakres) 122,5 VDC / 97 - 145 VDC |
| Moc (maksymalna moc wejściowa @nominalna) 14,4 kW 2) |
| Prąd (maksymalny @VOUT ≤ 108 VDC) 133 A2) |
| Czas trwania, maksymalna moc wyjściowa > 10 ms; VOUT > 41 VDC |
| Funkcje wyjściowe, zabezpieczenie przed zwarciem, wyłączenie nad napięciem, połączenie wyjściowe masowego prądu stałego z gniazdem M8 |
| Wprowadzenie danych |
| Główne napięcie wejściowe w zakresie prądu przemiennego ((3 fazy Y) 185 - 275 VAC, ((jednorazowa faza) 320 - 475 VAC, ((3 fazy Y) |
| Prąd AC/faza ((w nominalnym napięciu wyjściowym) (w zależności od typu modułu) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Częstotliwość (domyślna: zakres synchronizacji) 47-53 i 57-63 Hz |
| Częstotliwość (regulowana: zakres synchronizacji) 47-53 Hz, 57-63 Hz lub obie (adaptywna) |
| Współczynnik mocy / THD > 0,99 przy obciążeniu 50% lub większym / < 3,5% |
| napięcie prądu stałego nominalne / rozszerzony zakres (bez przeciążenia)3)102 - 145 VDC / 90 - 102 VDC |
| Prąd stały (maksymalnie) 150 A / 216 A podczas przeciążenia (15 s) |
|
bezpiecznik w L i N, gorąco podłączalny, Varistor, gorąco podłączalny
Funkcje wejściowe Jednostkowe końce śruby wejściowe AC 10 mm2 dla L1, L2, L3 lub L1, L1, L1 + N & PE łącze wejściowe stałego prądu stałego masowego do śruby M8
Połączenie akumulatora stałego prądu do śruby M8
|
| Optywacje |

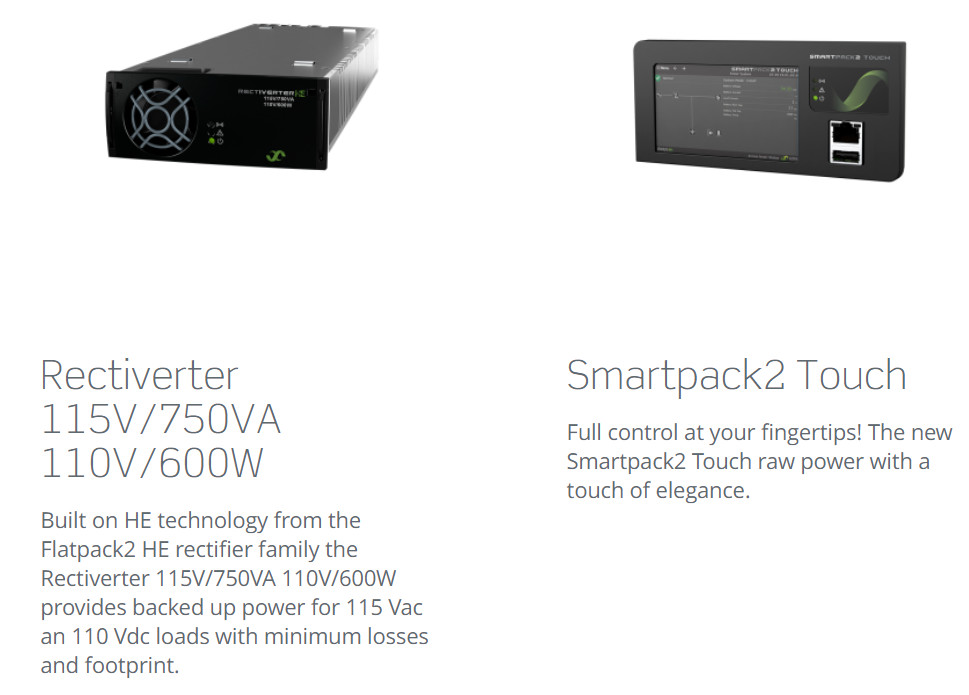

| Kontrola i monitorowanie (zob. arkusz danych Smartpack2) Smartpack2, w tym przemysłowy monitor podstawowy typu 2 |
| 1 bieg rozkładu prądu przemiennego (połączenie L bezpośrednio na MCB) 1-18 pc, 2-20A, C lub B |
1-18 pc, 2-20A, C lub B |
| 3 biegunowe rozkłady prądu przemiennego (podłączenie L1-L3 bezpośrednio na MCB) |
1-6 pc, 2-20A, C lub B |
| Inne specyfikacje |
| Wydajność > 96% (tryb główny (AC/AC i AC/DC)), > 94% (tryb falowy (DC/AC)) |
| Przejście ręczne 63 A (przed przerwą) |
| Klasa ochrony IP 20 |
| Temperatura pracy -40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH nie kondensacyjna |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensująca |
| Wymiary [WxDxH] / Waga 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ′′) / 27 kg (60 funtów) |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne EN 60950-1, EN 62040-1 |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 część 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3)
Środowisko Normalne warunki eksploatacji zgodne z IEC/EN 62040-3:2011 pkt 4.1 RoHS (2011/65/UE) i WEEE (2002/96/WE)
|
|
1) zakres napięcia wyjściowego skonfigurowany w fabryce i posiadający indywidualne klucze w górnym podwoziu 2) obciążenie prądem przemiennym ma pierwszeństwo.dostępnePrąd i moc wyjściowa prądu stałego zależą od
3) 90-102 VDC: zmniejszona wydajność - brak wzrostu mocy i zwiększone napięcie THD na wyjściu AC. natychmiastowe obciążenie AC i napięcie wejściowe AC; tj. maksymalnie 9600W/87 A przy pełnej mocy AC i nominalnej
wejście dla 230VAC.
4) Jeśli napięcie prądu stałego jest poniżej 97V, prąd wejściowy może wzrosnąć powyżej tego poziomu
|
