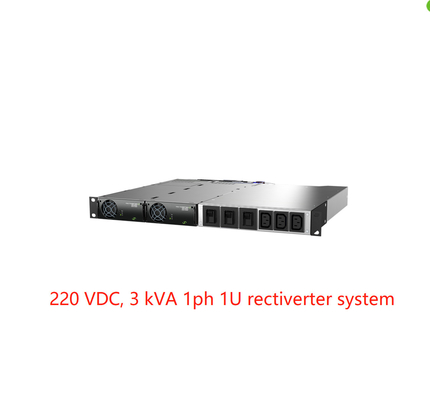

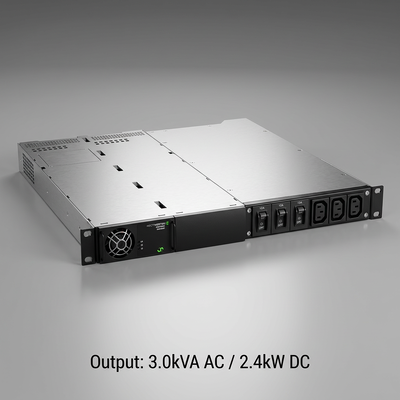

Zintegrowany autonomiczny system Eltek Recectiverter 3kVA 1 faza 220 VDC (nr części:CTOR0201.003 CTOR0201.006 )
Aplikacje :
Zintegrowany autonomiczny system Recverter może być używany w aplikacjach, w których
Potrzebne jest 1 zasilanie rezerwowe 230/115 V AC równolegle z zasilaniem rezerwowym 220 V DC.
System można zintegrować z systemem Eltek DC i podłączyć do tego samego sterownika co systemy 220Vdc
Może być również używany jako samodzielny system podłączony do dowolnego dostępnego źródła 220Vdc.
Całkowita moc wyjściowa zarówno dla wyjścia AC, jak i DC jest ograniczona do maks. 4 kW, limity mocy wyjściowej AC i DC można ustawić zgodnie z podłączonym obciążeniem. Gdzie ograniczenie dla obciążenia AC jest ustawione na maks. 3 Kva.
TELEKOMUNIKACJA KOMÓRKOWA/BEZPRZEWODOWA
LTE/4G/WiMAX
l Rozproszony system antenowy
Łącze szerokopasmowe
l Stacje bazowe/lokalizacje komórkowe
ja ·
l INFRASTRUKTURA KOLEJOWA I METRO
l Kontrola i ochrona
Sygnalizacja
GSM-R
l Systemy bezpieczeństwa
ja ·
l URZĄDZENIA ENERGETYCZNE
l Kontrola i ochrona
l System SCADA
Kluczowe cechy :
Kompaktowa konstrukcja i prosta instalacja
Jednofazowe wejście i wyjście 230 lub 115 V AC
l Wejście i wyjście 48Vdc
l Maksymalnie 4 moduły prostownikowe
l 8KW całkowita moc wyjściowa AC + DC
l Maks. moc wyjściowa prądu przemiennego 6 kVA
l Maksymalne wyjście prądu stałego 4KW/8KW
l 1- lub 2-biegunowe opcje dystrybucji prądu przemiennego
l Opcja dystrybucji prądu stałego z 1 biegunem

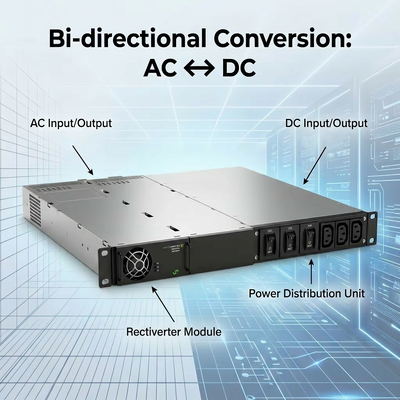

l Wbudowana technologia transferu
Dane techniczne:
| |
| Modele / informacje dotyczące zamawiania |
|
4 kW, 230 V |
2 kW, 115 V |
| Numer części |
|
CTOR0201.003 |
CTOR0201.006 |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślnie) / (zakres regulacji)1) |
230 V AC / 200 - 240 V AC |
115 V AC / 100 - 127 V AC |
| Częstotliwość (domyślny tryb falownika) |
|
50 Hz (adaptacyjny) |
60 Hz (adaptacyjny) |
| Częstotliwość (ustawiany tryb falownika) |
|
50Hz, 60Hz lub ostatnia synchronizacja 50/60Hz (adaptacyjna) |
| Maksymalna moc (ciągła / przeciążeniowa (<15s)) |
2400 W (3000 VA) / 4000 VA |
1200 W (1500 VA) / 2000 VA |
| Prąd maksymalny (ciągły/przeciążenie (<15s)) |
|
13 RAMION / 17,4 RAMION |
| Prąd (maksymalny) Szybkie wyłączenie (20ms) |
|
64 A (6 x nominalne) |
| Wstrzymanie (spadki napięcia) (przed przełączeniem na akumulator) |
|
5 ms |
| THD |
|
< 1,5 % przy obciążeniu rezystancyjnym |
| Funkcje wyjściowe |
|
Bezpiecznik w L i N, możliwość podłączania podczas pracy |
| DANE WYJŚCIOWE DC |
| Napięcie (domyślnie) / (zakres regulacji) |
|
245 V DC / 194 - 290 V DC |
| Moc (maksymalna @nominalna moc wejściowa) |
|
2400 W 2) |
1200 W 2) |
| Prąd (maksymalny @ nominalna moc wyjściowa VDC) |
|
11,1A2) |
5,5 A2) |
| Czas podtrzymania, maksymalna moc wyjściowa |
|
>10ms;VOUT > 95 V DC |
| Funkcje wyjściowe |
Zabezpieczenie przed zwarciem, wyłączenie nadnapięciowe, masowe połączenie wyjścia DC do śruby M6 |
| WPROWADZANIE DANYCH |
| Napięcie wejściowe sieci AC (jednofazowe) |
|
185 - 275 V AC |
95 - 140 V AC |
| Prąd AC (przy znamionowym napięciu wyjściowym) (w zależności od typu modułu) |
14-24 RAMIONA 4) |
| Częstotliwość (domyślnie: zakres synchronizacji) |
|
47-53 i 57-63 Hz |
57-63 i 47-53 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) |
|
47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD |
|
> 0,99 przy obciążeniu 50% lub większym / < 3,5% |
| Nominalne napięcie prądu stałego / rozszerzony zakres (bez przeciążenia)3) |
|
204 - 290 V prądu stałego / 180 - 204 V prądu stałego |
| Prąd stały (maksymalny) |
13,3 A / 18 A podczas przeciążenia (15s) |
6,4 A / 9 A podczas przeciążenia (15s) |
|
Funkcje wejściowe
|
|
Bezpiecznik w L i N, możliwość podłączania podczas pracy, warystor, możliwość podłączania podczas pracy
Wejście AC indywidualne zaciski śrubowe 6 mm2 dla L, N i PE Zbiorcze podłączenie wejścia DC do śruby M6
|
| INNE SPECYFIKACJE |
| Obsługa połączenia z następującym kontrolerem (RJ45) |

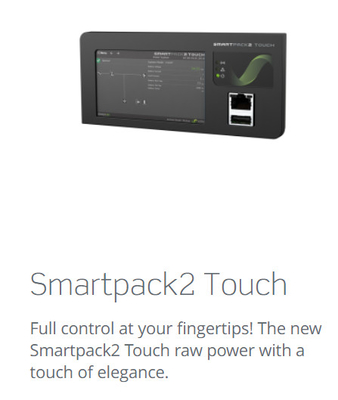

Kontrolery Smartpack2, Smartpack S i Compack |
| Efektywność |

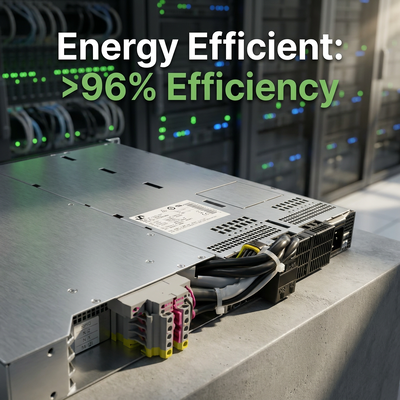

>96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb falownika (DC/AC)) |
| 2-biegunowa dystrybucja prądu przemiennego (podłączenie gniazd IEC 320-C13) |
3 szt., 10 A, charakterystyka OP (dostępny opcjonalnie wyłącznik 4-8 A z charakterystyką CS) |
| Klasa ochrony |
IP20 |
|
|
| Temperatura robocza |
-40 do +55°C (+40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxGxW] / Waga |
482 x 395 x 44 mm (1U) (19 x 17 x 1,8”) / 6 kg (13 funtów) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1, EN 62040-1 |
|
| kompatybilność elektromagnetyczna |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 część 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (emisja kat. C1, odporność kat. C2/C3)
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2) i 2-2 (klasa 2.3)
Normalne warunki pracy zgodnie z IEC/EN 62040-3:2011 punkt 4.2.
Inne warunki pracy zgodnie z IEC 62040-3:2011 klauzula 4.3, należy zapoznać się z 2011/65/UE (RoHS) i 2012/19/UE (WEEE)
|
|
1) Zakresy napięć wyjściowych są skonfigurowane fabrycznie i posiadają indywidualne kodowanie w górnej obudowie
3) Zmniejszona wydajność - brak podbicia mocy i zwiększone THD napięcia na wyjściu AC.
|
2) Obciążenie AC ma pierwszeństwo.MaksymalnydostępnyMoc wyjściowa i prąd stały zależą od chwilowego prądu przemiennego
obciążenie i napięcie wejściowe AC;tj. maksymalnie 1600 W przy pełnej mocy AC i znamionowym wejściu dla 230 V AC.
4) Jeśli napięcie DC spadnie poniżej 194 V, prąd wejściowy może wzrosnąć powyżej tego poziomu
|

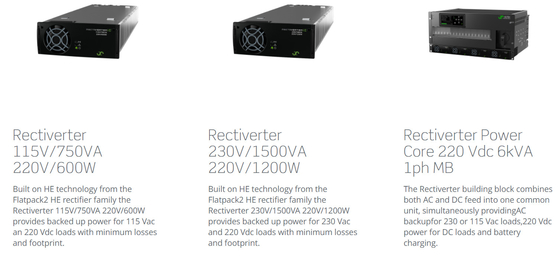

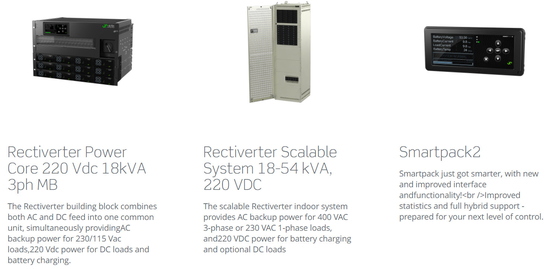

Produkty powiązane:
