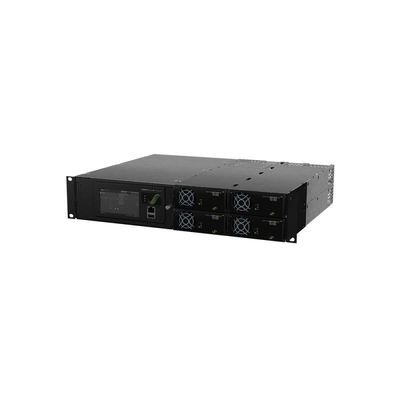

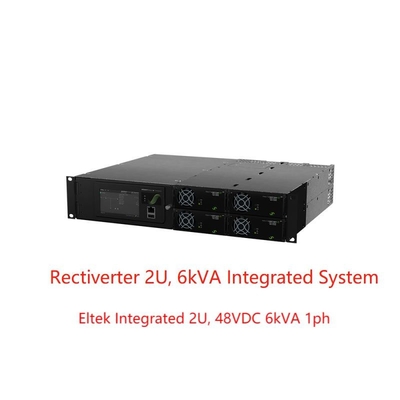

Zintegrowane systemy Eltek Recectiverter 2U, 48VDC 6kVA 1ph z Smartpack 2 Touch i podstawowym (nr części CIOR0402)
Aplikacje :
Zintegrowany system Recverter 2U 19 cali może być używany jako samodzielny system z masowym wyjściem AC i DC w zastosowaniach przemysłowych, gdzie potrzebne jest zasilanie rezerwowe 230/115 V AC i 110 V DC.
Całkowita moc wyjściowa zarówno dla AC, jak i DC jest ograniczona do łącznie 8 kW, limity mocy wyjściowej AC i DC można ustawić zgodnie z podłączonym obciążeniem, przy czym ograniczenie dla obciążenia AC jest ustawione na maks. 6 kVA, a dla obciążenia DC na maks. 4 kW, 8 kW .
Jako dodatkowe opcje pomiary i sygnalizację można rozszerzyć o węzły CAN I/Q monitor lub Flexi monitor.
TELEKOMUNIKACJA KOMÓRKOWA/BEZPRZEWODOWA
· LTE/4G/WiMAX
· Rozproszony system antenowy
· Szerokopasmowy
· Radiostacje bazowe / stacje komórkowe
NARZĘDZIA ENERGETYCZNE
· Rozdzielnice niskiego i wysokiego napięcia
· Stacje transformatorowe i podrzędne
· Kontrola i ochrona
· System SCADA
INFRASTRUKTURA KOLEJOWA I METRO
· Kontrola i ochrona
· Sygnalizacja
Kluczowe cechy :
l Kompaktowa konstrukcja i prosta instalacja
l Jednofazowe wejście i wyjście 230 lub 115VAC
l Wejście i wyjście 48Vdc
l Maksymalnie 4 moduły prostownikowe
l 8KW całkowita moc wyjściowa AC + DC
l Maks. moc wyjściowa prądu przemiennego 6 kVA
l Maksymalne wyjście prądu stałego 4KW/8KW
l 1- lub 2-biegunowe opcje dystrybucji prądu przemiennego
l Opcja dystrybucji prądu stałego z 1 biegunem
l Wbudowana technologia transferu
Dane techniczne:
| |
| modele |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Produkt rodzinny |
CIOR0402.1xxx |
CIOR0402.1xxx |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślnie) / (zakres regulacji)1) |
230 V AC / 200-240 V AC |
115 V AC / 100-127 V AC |
| Częstotliwość (tryb falownika – domyślny) |
50 Hz (adaptacyjny) |
60 Hz (adaptacyjny) |
| Częstotliwość (tryb falownika – ustawialna) |
50 Hz, 60 Hz lub ostatnia synchronizacja 50/60 Hz (adaptacyjna) |
| Maksymalna moc (ciągła / przeciążeniowa <15s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Prąd maksymalny (ciągły / przeciążenie <15s) |
26 RAMION / 34,8 RAMION |
| Aktualne (maksymalne) szybkie wyłączenie (20ms) |
128 A (6 x nominalne) |
| Wstrzymanie (spadki napięcia) (przed przełączeniem na akumulator) |
5 ms |
5 ms |
| THD |
< 1,5 % przy obciążeniu rezystancyjnym |
| Ochrona |
Bezpiecznik w L, możliwość podłączania podczas pracy, warystor |
| DANE WYJŚCIOWE DC |
| Napięcie (domyślnie) / (zakres regulacji) |
53,5 V prądu stałego / 43-58 V prądu stałego |
| Moc (maksymalna @nominalna moc wejściowa) |
4800 W2) |
2400 W2) |
| Prąd (maksymalny @VOUT ≤ 48 VDC) |
100 A2) |
50 A2) |
| Współdzielenie prądu (obciążenie 10 - 100%) |
±5 % prądu maksymalnego od 10 do 100 % obciążenia |
| Ochrona |
Zabezpieczenie przed zwarciem, wyłączenie nadnapięciowe, odwrócona polaryzacja i bezpiecznik |
| WPROWADZANIE DANYCH |
| Napięcie wejściowe sieci prądu przemiennego (zakres / odłączenie niskiego napięcia) |
185-275 V AC / 170 V AC |
95-140 V AC / 85 V AC |
| Prąd AC (maksymalny - zależy od typu modułu) |
32,8-46 RAMION 3) |
36,8-45,2 RAMION 3) |
| Częstotliwość (domyślnie: zakres synchronizacji) |
47-53 i 57-63 Hz |
57-63 i 47-53 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) |
47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD |
> 0,99 przy obciążeniu 70% lub większym / < 3,5 % |
| Nominalny / rozszerzony zakres napięcia DC4) |
45-58 V prądu stałego / 40-45 V prądu stałego |
| Prąd stały (maksymalny) |
128 A / 180 A podczas przeciążenia (15 s) |
64 A / 90 A podczas przeciążenia (15 s) |
| Funkcje wejściowe |
Bezpiecznik w L i N, możliwość podłączania podczas pracy, warystor
Wejście AC pojedyncze zaciski śrubowe 4 mm2dla L, N i PE (4x jednofazowe)
|
| OPCJE |
| Sterowanie i monitorowanie (jednostka główna) |
Smartpack2 Touch |
| Sterowanie i monitorowanie (jednostka podstawowa) |
Smartpack2 Podstawowy |
| Węzeł CAN kontrolera |
Monitor we/wy T2 |
| Dystrybucja AC |
Wyjście AC pojedyncze zaciski śrubowe 10 mm2dla L, N i PE (1x jednofazowy) |
| Dystrybucja prądu stałego |
Złącze masowe DC na 2 śrubach M6 |
| INNE SPECYFIKACJE |
| Efektywność |
> 96 % (tryb sieciowy), > 94 % (tryb falownika) |
> 92 % (tryb sieciowy), > 91 % (tryb falownika) |
| Temperatura robocza |
-40 do +55°C (-40 do +131°F), wilgotność względna 5-95% bez kondensacji |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0-99% RH bez kondensacji |
| Wymiary [szer. x gł. x wys.] |
482 x 400 x 89 mm (2U) (19 x 15,7 x 3,5 cala) |
|
| Waga |
9,4 kg (20,7 funta) |
|
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
|
kompatybilność elektromagnetyczna
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 część 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3) i 2-3 (klasa 3.2)
Normalne warunki pracy zgodnie z IEC 62040-3:2011 punkt 4.2.Inne warunki pracy zgodnie z IEC 62040-3:2011, punkt 4.3, muszą być podane
Zgodność z RoHS 3 (2015/863/UE) i WEEE (2008/98/WE)
|
|
1) Zakresy napięć wyjściowych są skonfigurowane fabrycznie i posiadają indywidualne kodowanie w górnej obudowie
3) W przypadku przeciążenia portu DC przy napięciu poniżej 43 V prąd wejściowy może wzrosnąć powyżej tego poziomu.
|
2) Obciążenie AC ma pierwszeństwo.MaksymalnydostępnyMoc wyjściowa i prąd stały zależą od chwilowego obciążenia AC i napięcia wejściowego AC;
tj. maksymalnie 3200 W / 66,4 A przy pełnym zasilaniu prądem zmiennym i znamionowym wejściu dla 230 VAC.
4) Zmniejszona wydajność - brak obsługi przeciążeń, a dla wyjścia 200-240 VAC THD wzrośnie, a maksymalna moc wyjściowa spadnie (do 970 W dla 230 VAC przy 40 VDC)
|

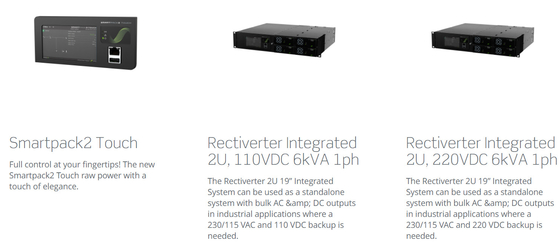

Produkty powiązane:
