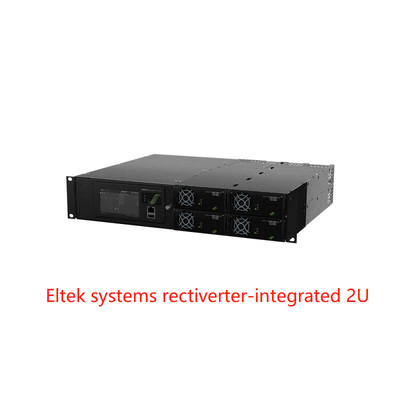

Eltek Rectiverter 2U, 6kVA System zintegrowany 220 VDC Systemy z Smartpack2 Touch & Basic Industrial CIOR0402.XXX
System zintegrowany z inwerterem 2U 19 cali może być stosowany jako standardowy system pojedynczy z dużą mocą AC i DC w zastosowaniach przemysłowych, w których potrzebne jest zapasowe zasilanie 230 / 115Vac i 220Vdc.
Całkowita moc wyjściowa zarówno dla prądu przemiennego, jak i prądu stałego jest ograniczona do łącznej mocy 8 kW, limity wyjściowe prądu przemiennego i prądu stałego mogą być ustawione w zależności od podłączonego obciążenia,gdzie ograniczenie obciążenia prądu przemiennego jest ustawione na maksymalnie 6kVA, a obciążenia prądu stałego na maksymalnie 4 kW i 8 kW.
Dodatkowe opcje, pomiar i sygnalizacja mogą być szeroko rozszerzone za pomocą węzła flexmonitor CAN.
Telekom-mobilny/bezprzewodowy
· LTE/4G/WiMAX
· System anten rozproszonych
· szerokopasmowa łączność
· Stacje bazowe radiowe/lokalizacje komórek
Wydobycie energii
· Łączniki niskiego i wysokiego napięcia
· Stacje transformatorów i subsystemów
· Kontrola i ochrona
· System SCADA
INFRA-STRUKTURY Kolejowe i METRO
· Kontrola i ochrona
· Sygnalizacja
Główne cechy:
l Kompaktny projekt i prosta instalacja
l Wprowadzanie i wyprowadzenie jednofazowe 230 lub 115VAC
48Vdc wejście i wyjście
l Do 4 modułów prostowniczych
l łączna moc AC+DC 8 kW
l Maksymalna moc przemiennego prądu 6kVA
l Maksymalna moc wyjściowa prądu stałego 4 kW/ 8 kW
Opcje dystrybucji prądu przemiennego na 1 lub 2 bieguny
Opcja dystrybucji prądu stałego 1 biegun
l Wbudowany w technologię transferu
Dane techniczne:
| |
| Modele |
8 kW, 230 VKlimatyzator |
4 kW, 115 VKlimatyzator |
| Rodzina produktów |
CIOR0402.1xxx |
CIOR0402.1xxx |
| AC OUTPUT DATA |
| napięcie (domyślne) / (zakres regulowany)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Częstotliwość (tryb inwertera default) |
50 Hz (adaptywne) |
60 Hz (adaptywne) |
| Częstotliwość (tryb inwertera) |
50 Hz, 60 Hz lub ostatnio zsynchronizowane 50 / 60 Hz (adaptywne) |
| Maksymalna moc (nieprzerwana / przeciążenie < 15 s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Maksymalny prąd (nieprzerwany / przeciążenie < 15 s) |
26 ARMS / 34,8 ARMS |
| Aktualna (maksymalna) prędkość jazdy (20 ms) |
128 A (6 x nominalne) |
|
Wstrzymać (spadek napięcia) (przed przełączeniem na
akumulator)
|
5 ms |
5 ms |
| THD |
< 1,5 % przy obciążeniu oporowym |
| Ochrona |
bezpiecznik w kształcie L, podłączalny na gorąco, varistor |
| Wyniki DATA DC |
| napięcie (domyślne) / (zakres regulowany) |
245 VDC / 194-290 VDC |
| Moc (maksymalna moc wejściowa @nazwa) |
4800 W2) |
2400 W2) |
| Prąd (maksymalny @VOUT ≤ 108 VDC) |
22,2 A2) |
11,1 A2) |
| Podział prądu (10 - 100% obciążenia) |
± 5% maksymalnego prądu od 10 do 100% obciążenia |
| Ochrona |
Środki przeciw zwarciom, wyłączenie nad napięciem, odwrócona biegunowość i bezpiecznik |
| Wprowadzenie danych |
| Władowanie wejściowe AC Main (zakres / odłączenie LV) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Prąd prądu przemiennego (maksymalny - zależy od rodzaju modułu) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Częstotliwość (domyślnie: zakres synchronizacji) |
47-53 i 57-63 Hz |
57-63 i 47-53 Hz |
| Częstotliwość (wyregulowana: zakres synchronizacji) |
47-53 Hz, 57-63 Hz lub oba (adaptywne) |
| Współczynnik mocy / THD |
> 0,99 przy obciążeniu 50% lub większym / < 3,5 % |
| Poziom napięcia nominalnego / rozszerzonego4) |
204-290 VDC / 180-204 VDC |
| Prąd stały (maksymalny) |
26,7 A / 36 A podczas przeciążenia (15 s) |
12,8 A / 18 A podczas przeciążenia (15 s) |
| Cechy wejściowe |
bezpiecznik w L i N, podłączalny na gorąco, varistor
Wprowadzenie AC pojedyncze końce śruby 4 mm2dla L, N i PE (4x jednofazowe)
|
| Optywacje |
| Kontrola i monitorowanie (jednostka główna) |
Smartpack2 Touch |
| Kontrola i monitorowanie (jednostka podstawowa) |
Smartpack2 Podstawowy przemysł |
| Węzeł CAN sterownika |
Fleximonitor (z skrzynką relą) |
| Rozdzielenie prądu AC |
Wyjście prądu przemiennego z pojedynczymi końcówkami śrub 10 mm2dla L, N i PE (1x pojedyncza faza) |
| Rozdzielenie prądu stałego |
Połączenie masowe prądu stałego na śruby 2x M6 |
| Inne specyfikacje |
| Efektywność |
> 96 % (tryb główny), > 95 % (tryb falownik) |
> 93 % (tryb główny), > 92 % (tryb falowniczy) |
| Temperatura pracy |
-40 do +55 °C (-40 do +131 °F), wilgotność 5-95 % RH nie kondensacyjna |
| Temperatura przechowywania |
-40 do +85 °C (-40 do +185 °F), wilgotność 0-99 % RH nie kondensacyjna |
| Wymiary [W x D x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 cala) |
|
| Waga |
9,9 kg (21,8 lb) |
|
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne |
EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 część 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3) i 2-3 (klasa 3.2)
Normalne warunki eksploatacji zgodnie z IEC 62040-3:2011 pkt 4.2. Inne warunki eksploatacji zgodnie z IEC 62040-3:2011 pkt 4.3, należy poinformować
RoHS 3 (2015/863/UE) i WEEE (2008/98/WE)
|
|
1) Zakresy napięcia wyjściowego skonfigurowane fabrycznie i posiadające indywidualne klawisze w górnym podwoziu
3) Jeśli w portie prądu stałego występuje przeciążenie, co powoduje, że napięcie jest niższe niż 194 V, prąd wejściowy może wzrosnąć powyżej tego poziomu.
|
2) obciążenie AC ma pierwszeństwo.dostępnemoc wyjściowa i prąd prądu stałego zależą od natychmiastowego obciążenia prądem przemiennym i napięcia wejściowego prądu przemiennego;
tj. maksymalnie 3200 W / 29,6 A przy pełnej mocy prądu przemiennego i nominalnym wejściu dla 230 VAC.
4) Zmniejszona wydajność - brak wsparcia nadobciążenia, a dla wyjścia 200-240 VAC THD zostanie zwiększona i maksymalna moc wyjściowa zwiększy się (do 970 W dla 230 VAC @ 180 VDC)
|

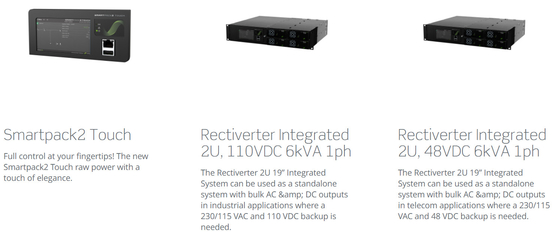

Produkty pokrewne:
