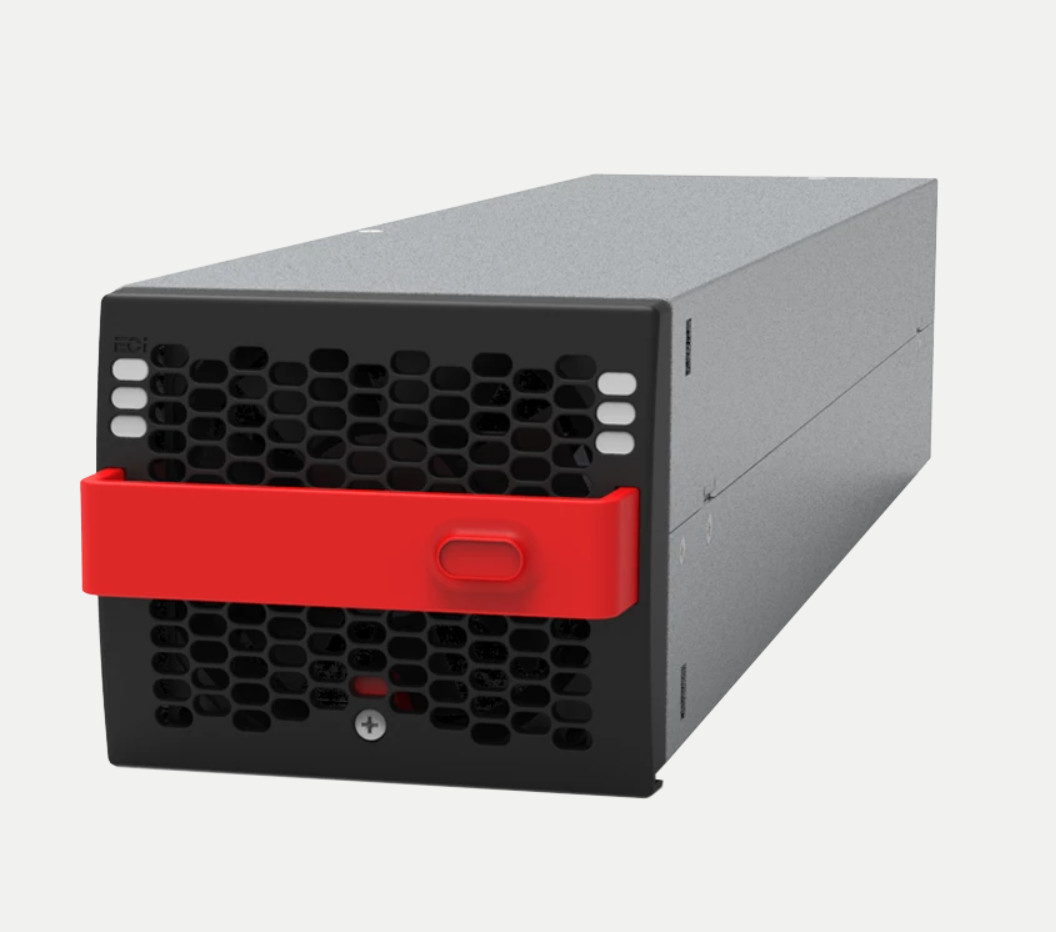

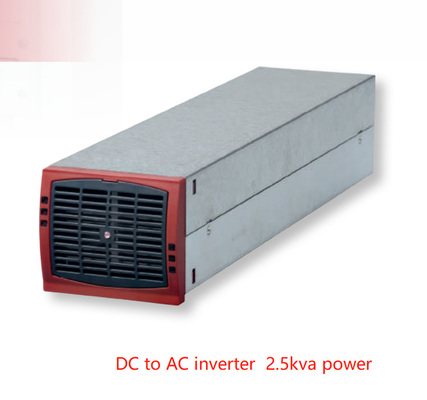

Modułowy falownik CE+T 2,5 kVA (1,5 kVA*) Wejście 24V / 48V / 60V / 110 V / 220 Vdc Wyjście 230 Vac Falownik TSI BRAVO DC na AC
BRAVO to kompaktowy i skalowalny modułowy falownik zapewniający czystą sinusoidę zasilania AC. W połączeniu z systemem zasilania DC, zapewnia doskonałe zasilanie zapasowe AC
rozwiązanie. Wykorzystuje najnowszą technologię falowników, zapewniając najwyższą efektywność energetyczną w kompaktowych rozmiarach. Technologia „Twin Sine Innovation” (TSI) eliminuje wszystkie
pojedyncze punkty awarii z pełną skalowalnością; do 32 modułów równolegle i wysoką sprawnością do 96%, co zmniejsza koszty eksploatacji.
ZASTOSOWANIA
Wszystkie krytyczne dla biznesu aplikacje i wszystkie rodzaje obciążeń AC. Konstrukcja jest modułowa i skalowalna z modułami falownika wymienianymi podczas pracy, co zapewnia niski średni czas naprawy
(MTTR), redukcję kosztów serwisu i spełnia zmieniające się potrzeby w zakresie przyszłej rozbudowy.
GŁÓWNE CECHY
l Podwójne źródła wejściowe (AC i DC)
l z szerokim zakresem wejściowym AC od 150 Vac do 265 Vac
l Kompaktowa konstrukcja
l Wysoka sprawność
l Czas przełączania zredukowany do 0
l do 10kVA w 2 U
l do 225kVA w 3 obudowach po 75kVA każda
Parametry:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| OGÓLNE |
| EMC (odporność) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| EMC (emisja) (klasa) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| Bezpieczeństwo |
EN62040-1 |
| Chłodzenie / Izolacja |
Wymuszone / Podwójne |
| MTBF |
240 000 godzin (MIL-217-F) |
| Sprawność (Typowa): Ulepszone przetwarzanie mocy / online |
> 95,5% / > 89,5% |
96% / 91% |
96,5% / 92,5% |
| Wytrzymałość dielektryczna DC/AC |
4300 Vdc |
| Prawdziwe systemy redundantne – zgodne |
3 poziomy odłączenia na wyjściu AC i wejściu DC portów zasilania
4 poziomy odłączenia na porcie wejściowym AC
|
| RoHS |
Zgodny |
| Wibracje |
Wibracje biurowe GR63 od 0 do 100 Hz-0,1 g / wibracje transportowe 5-100 Hz 0,5 g 100 do 500 Hz-1,5 g / Test upadku |
| Warunki pracy |
Zaprojektowany do instalacji w środowisku IP20 lub IP21.
W przypadku instalacji w zapylonym lub wilgotnym środowisku należy podjąć odpowiednie środki (filtrowanie powietrza, …).
|
| Wysokość nad poziomem morza bez obniżania parametrów |
1500 m – 0,8 % na 100 m |
| Temperatura otoczenia / przechowywania / wilgotność względna |
-20 do 50 ° C / -40 do 70 ° C / 95 %, bez kondensacji |
| Materiał (obudowa) |
Stal powlekana-ALU ZINC |
|
| MOC WYJŚCIOWA AC |
| Moc znamionowa wyjściowa (VA) / (W) |
1500 / 1200 |
2500 / 2000 |
| Zdolność do przeciążenia krótkotrwałego |
150 % (15 sekund) 110 % stałe w zakresie T° |
| Dopuszczalny współczynnik mocy obciążenia |
Pełna moc znamionowa od 0 indukcyjnego do 0 pojemnościowego |
| Zarządzanie temperaturą wewnętrzną i wyłączenie |
Tak |
| SPECYFIKACJA WEJŚCIA DC |
| Napięcie znamionowe (DC) |
24 V |
48 V |
60 V |
110 V |
220 V |
| Zakres napięcia (DC) |
19 – 35 V |
40 - 60 V |
48 - 72 V |
90 - 160 V |
170 - 300 V |
| Prąd znamionowy |
56 A (przy 24 Vdc i
1200 W wyjścia)
|
46 A (przy 48 Vdc i
2000 W wyjścia)
|
35 A (przy 60 Vdc i
2000 W wyjścia
|
19 A (przy 110 Vdc i
2000 W wyjścia)
|
9,8 A (przy 220 Vdc i
2000 W wyjścia
|
| Maksymalny prąd wejściowy (przez 15 sekund) / tętnienia napięcia |
84 A /< 100 mV rms |
84 A /< 2 mV
Psopho
|
52 A< 100 mV rms |
29 A /< 200 mV rms |
14,9 A /< 200 mV
rms
|
| Granice napięcia wejściowego |
Wybierane przez użytkownika za pomocą interfejsu T2S |
|
SPECYFIKACJA WEJŚCIA AC
Wejście AC dostępne tylko z modułami EPC, moduły REG nie mają żadnego ACin
|
| Napięcie znamionowe (AC) |
220/230/240 V 1P lub 3P (Min. 3 półki dla 3P) |
| Zakres napięcia (AC) |
150-265 V |
|
Brownout
|
150 do 185 V liniowe obniżanie parametrów 150 VA/120 W na 10 Vac |
|
1200 VA / 960 W
@ 150 Vac
|
2000 VA/1600 W @ 150 Vac |
| Zakres zgodności przed przełączeniem na DC |
Regulowany |
| Współczynnik mocy |
> 99% |
| Zakres częstotliwości (wybieralny) / zakres synchronizacji |
50 – 60 Hz / zakres 47 – 53 Hz / 57 – 63 Hz |
| SPECYFIKACJA WYJŚCIA AC |
| Napięcie znamionowe (AC*) |
220/230/240 V |
| Częstotliwość / dokładność częstotliwości |
50 - 60 Hz / 0,03 % |
| Całkowite zniekształcenia harmoniczne (obciążenie rezystancyjne) |
< 1,5 % |
| Czas powrotu po wpływie obciążenia |
0,4 ms |
| Opóźnienie włączenia |
20 s do 40 s w zależności od liczby zainstalowanych modułów |
| Prąd znamionowy. Zabezpieczony przed prądem zwrotnym |
6,6 A |
10,9 A |
| Współczynnik szczytu przy mocy znamionowej |
2,8 : 1 |
3 : 1 |
| Z zarządzaniem i ochroną przed zwarciem |
| Zdolność do usuwania zwarcia |
10 x In przez 20 ms - Dostępne, gdy zasilanie sieciowe jest dostępne na porcie wejściowym AC
Z kontrolą i zarządzaniem wielkością
|
| Prąd zwarciowy po usunięciu zwarcia |
2,1 In przez 15 s i 1,5 In po 15 s |
| WYDAJNOŚĆ PRZY PRZEŁĄCZANIU |
| Maks. napięcie przerwanie / całkowity przejściowy napięcie czas trwania (maks.) |
0 s / 0 s |
| SYGNALIZACJA I NADZÓR |
| Wyświetlacz |
Synoptyczna dioda LED |
| Wyjście alarmowe / nadzór |
Zwarte styki na półce / Standardowy port USB i MODBUS na T2S, opcjonalnie: Wyświetlacz Candis / Candis TCP-IP |
| Zdalne włączanie / wyłączanie |
na tylnym zacisku półki przez T2S |
