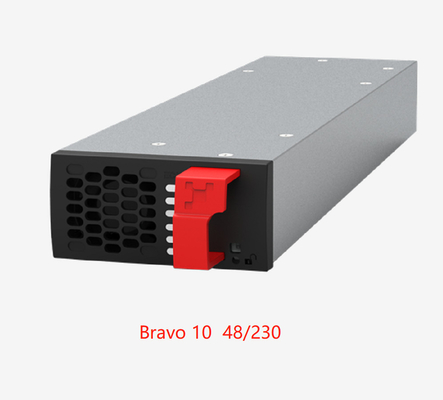

CE+T Modularny inwerter Bravo 10 - 48/230 48Vdc 230Vac (część nr T611730201) Inwertery modulu prądu stałego do modulu prądu przemiennego
CE+T Modularny inwerter Bravo 10 - 48/230 48Vdc 230Vac (część nr T611730201) Inwertery modulu prądu stałego do modulu prądu przemiennego 1,25KVA/1KW
Opis:
Bravo 10 to mały modularny falownik oferujący wiele możliwości projektowania rozwiązania, które idealnie odpowiada Twoim potrzebom. The ECI technology offers both AC and DC inputs to provide a perfect AC power while reducing the number of power conversion (the module operates under normal condition with the AC input delivering a 96% efficiency)W połączeniu z wejściem prądu stałego zapewnia doskonałe rozwiązanie zapasowe prądu przemiennego
Zastosowanie:
Idealne rozwiązania do zabezpieczania małych, ale krytycznych obciążeń prądem przemiennym, od 1,25 KVA do 40 KVA, takich jak małe komórki telekomunikacyjne (4G i 5G), kontrola dostępu, światła drogowe, bezpieczeństwo itp.,
Moduł może być zintegrowany z półkami do instalacji jednopasowej (230Vac) lub trójfazowej (3*400Vac) o różnych mocy wyjściowych.5m odulów (56.25kva, jednofazowa ), 4 moduły (5kva, jednofazowa) i 9 modułów (11,25kva, jednofazowa)
Parametry:
Bravo 10 - 48/230
| Ogólne |
| Numer części |
T611730201 |
| Chłodzenie / hałas |
Wymagane chłodzenie wentylatora / < 65 dBA przy 1 metrze |
| MTBF |
240 000 godzin (MIL-217IF) |
| Siła dielektryczna DC/AC |
4300 Vdc |
| RoHS |
Zgodne z przepisami |
| T ° / wilgotność względna (RH) bez kondensacji |
Zbadał zgodnie z ETS300-019-2-3 klasa 3.1
-20°C do 65°C, obniżenie mocy z 40°C do 65°C / Maksymalna RH 95% przez 96 godzin w roku
|
| Przechowywanie T° / wilgotność względna (RH) bez kondensacji |
Badanie zgodnie z ETS300-019-2-1 klasa 1.2
-40°C do 70°C / Maksymalna RH 95% przez 96 godzin w roku
|
| Transport publiczny T°/Względna wilgotność (RH) bez kondensacji |
Zbadał zgodnie z ETS300-019-2-2 klasa 3.1
-40°C do 70°C / Maksymalna RH 95% przez 96 godzin w roku
|
| Materiał (obudowa) |
Stalo powlekane cynkiem |
| Władza |
| Dane wejściowe AC |
| napięcie prądu przemiennego: nominalne / zakres |
230 V (150 - 265 V) |
| Brak energii |
800 W @ 150 Vac / 1000 W @ > 190 Vac linearny spadek |
| Współczynnik mocy / THD |
> 99% / < 3% |
| Zakres częstotliwości (wybieralny) / zakres synchronizacji |
50 Hz (zakres 47 ̇ 53 Hz) / 60 Hz (zakres 57 ̇ 63 Hz) |
| Dane wejściowe DC |
| napięcie prądu stałego: nominalne / zakres |
48 VDC / (40-60V) * |
| Prąd nominalny (w mocy wyjściowej 48 Vdc i 1000 W) |
22.3 A |
| Maksymalny prąd wejściowy (w 48 Vdc przez 15 sekund) / falę napięcia |
34 A / < 10 mV RMS |
| Dane wyjściowe AC |
| Wydajność (typowa): Zwiększona konwersja mocy / w trybie linii |
96% / > 92,5% |
| Nominalne napięcie AC** regulowane) |
230 V (200 - 240 VAC) |
| Częstotliwość / dokładność częstotliwości |
50 lub 60 Hz / 0,03% |
| Moc wyjściowa |
1250 VA / 1000 W |
| Pojemność przeciążenia krótkoterminowego |
150% (15 sekund) |
| Dopuszczalny współczynnik mocy obciążenia |
Poziom mocy całkowitej od 0 indukcyjnej do 0 pojemnościowej |
| Całkowite zniekształcenie harmoniczne (obciążenie rezystywne) |
< 3% |
| Czas odzyskiwania obciążenia w wyniku uderzenia (10% - 90%) |
≤ 0,4 ms |
| Prąd nominalny |
5.4 A @ 230 Vac |
| Współczynnik wzrostu przy mocy nominalnej |
3 : 1 dla obciążenia P.F. ≤ 0.7 |
| Pojemność oczyszczania zwarcia 0 - 20 ms |
210,7 A przez 20 ms |
| Prąd zwarcia po 20 ms |
9.9 A (20 ms do 15 s), 7.4 A (15 s do 60 s), > 60 s - wymagane jest ręczne zresetowanie |
| Stabilność napięcia wyjściowego AC |
± 1% od 10% do 100% obciążenia |
| W wykonaniu transferu |
| Maksymalna przerwa napięcia / całkowita trwałość przejściowego napięcia (max) |
0 s / 0 s |
| Sygnalizacja i nadzór |
| Wyświetlacz |
Światło LED synoptyczne |
| Kontrola |
Zakresy wglądu / Inview S - T302004100, Inview S Slot - T602004110, Inview GW - T602004000 |
| Odległość włącz / wyłącz |
Na tylnym końcu półki |
| Wyjście alarmowe |
2 suche kontakty i 2 wejścia cyfrowe |
| Bezpieczeństwo i EMC |
| Bezpieczeństwo |
EN 62040-1 |
| EMC |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 EN 300386 v1.9.1 |
