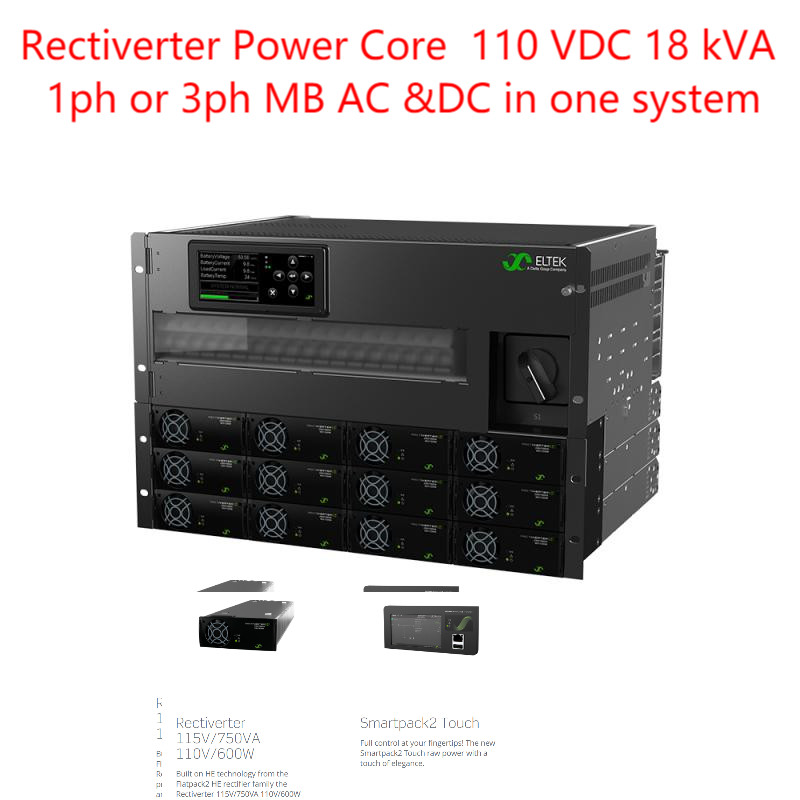

Eltek Rectiverter Power Core 110 VDC 18 kVA 1-fazowy lub 3-fazowy Do 18 kVA AC i 14,4 kW
Wyjście 110 VDC (Nr części CIOR1207.1xxx)
Rdzeń zasilania Rectiverter łączy zasilanie AC i DC w
jedną wspólną jednostkę, która zapewnia zasilanie awaryjne AC dla
obciążeń AC 3-fazowych lub 1-fazowych oraz zasilanie 110 VDC dla obciążeń DC
i ładowania akumulatorów.
Całkowita moc wyjściowa dla wyjść AC i DC jest ograniczona do
maks. 24 kW. Limity wyjść AC i DC można ustawić zgodnie z
podłączonym obciążeniem.
Moduł Rectiverter:
Konwerter 3-portowy jednocześniezapewnia zasilanie dla obciążeń AC i DC.
Podczas braku zasilania z sieci Rectiverter110/1200 HE zasila obciążenia AC, wykorzystując energię
zmagazynowaną w akumulatorze.
Kluczowe cechy:
230/400 VAC WEJŚCIE/WYJŚCIE
TRZY FAZY (Y) WEJŚCIE/WYJŚCIE
JEDNA FAZA WEJŚCIE/WYJŚCIE
110 VDC WEJŚCIE/WYJŚCIE
24 KW CAŁKOWITE WYJŚCIE AC + DC
MAKS. 18 KVA WYJŚCIE AC
MAKS. 14,4 KW WYJŚCIE DC
OPCJA DYSTRYBUCJI AC 1-FAZOWA
OPCJA DYSTRYBUCJI AC 3-FAZOWA
WBUDOWANY PRZEŁĄCZNIK BYPASS RĘCZNY
WBUDOWANA TECHNOLOGIA TRANSFERU
ZDOLNOŚĆ DO PRZECIĄŻENIA 150%, 15S
SZYBKI WYŁĄCZNIK PRĄDOWY 600%, 20MS
MOŻLIWOŚĆ WYMIANY POD NAPIĘCIEM
KONTROLER SMARTPACK 2
MOŻE DZIAŁAĆ RÓWNOLEGLE Z
PROSTOWNIKAMI FLATPACK2
ZGODNOŚĆ GLOBALNA
OPATENTOWANA TECHNOLOGIA HE
Dane techniczne:
| |
| Modele / informacje dotyczące zamawiania | 24 kW, 400 V 3-fazowy |
| Rodzina produktów CIOR1207.1xxx |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślne) / (zakres regulacji)1) 230 VAC / 200 - 240 VAC 400 VAC 3-fazowe (Y) / 346-415 VAC |
| Częstotliwość (domyślny tryb inwertera) 50 Hz (adaptacyjna) |
| Częstotliwość (ustawialny tryb inwertera) 50 Hz, 60 Hz lub ostatnio zsynchronizowana 50/60 Hz (adaptacyjna) |
| Moc maksymalna (ciągła / przeciążenie (<15s) ) 14,4 kW (18 kVA) / 24 kVA |
| Prąd maksymalny/faza (ciągły / przeciążenie (<15s) ) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| Prąd (maksymalny) Szybki wyłącznik/faza (20ms) 384 A (6 x nominalny) | 128 A (6 x nominalny) |
| Podtrzymanie (zaniki napięcia) (przed przełączeniem na akumulator) > 5 ms przy obciążeniu 14,4 kW |
| THD < 1,5 % przy obciążeniu rezystancyjnym |
| Cechy wyjściowe Bezpiecznik w L i N, Możliwość wymiany pod napięciem |
| DANE WYJŚCIOWE DC |
| Napięcie (domyślne) / (zakres regulacji) 122,5 VDC / 97 - 145 VDC |
| Moc (maksymalna przy wejściu nominalnym) 14,4 kW 2) |
| Prąd (maksymalny przy VOUT ≤ 108 VDC) 133 A 2) |
| Czas podtrzymania, maksymalna moc wyjściowa >10ms; VOUT > 41 VDC |
| Cechy wyjściowe Zabezpieczenie przed zwarciem, Wyłączenie nadnapięciowe, Złącze wyjściowe DC do śruby M8 |
| DANE WEJŚCIOWE |
| Napięcie wejściowe AC (3-fazowe Y) 185 - 275 VAC, (1-fazowe) 320 - 475 VAC, (3-fazowe Y) |
| Prąd AC/faza (przy nominalnym napięciu wyjściowym) (w zależności od typu modułu) 84-144 ARMS 4) | 28-48 ARMS 4) |
| Częstotliwość (domyślna: zakres synchronizacji) 47-53 & 57-63 Hz |
| Częstotliwość (ustawialna: zakres synchronizacji) 47-53 Hz, 57-63 Hz lub oba (adaptacyjna) |
| Współczynnik mocy / THD > 0,99 przy obciążeniu 50% lub większym / < 3,5% |
| Napięcie DC nominalne / rozszerzony zakres (bez przeciążenia)3) 102 - 145 VDC / 90 - 102 VDC |
| Prąd DC (maksymalny) 150 A / 216 A podczas przeciążenia (15s) |
Bezpiecznik w L i N, Możliwość wymiany pod napięciem, Waristor, Możliwość wymiany pod napięciem Cechy wejściowe AC Indywidualne zaciski śrubowe 10 mm2 dla L1,L2,L3 lub L1,L1,L1 + N & PE Złącze wejściowe DC do śruby M8 Złącze akumulatora DC do śruby M8 |
| OPCJE |
| Kontrola i monitorowanie (patrz karta katalogowa Smartpack2) Smartpack2, w tym przemysłowy podstawowy i monitor I/O typ 2 |
| Dystrybucja AC 1-biegunowa (połączenie L bezpośrednio na MCB) 1-18 szt., 2-20A, charakterystyka C lub B | 1-18 szt., 2-20A, charakterystyka C lub B |
| Dystrybucja AC 3-biegunowa (połączenie L1-L3 bezpośrednio na MCB) - | 1-6 szt., 2-20A, charakterystyka C lub B |
