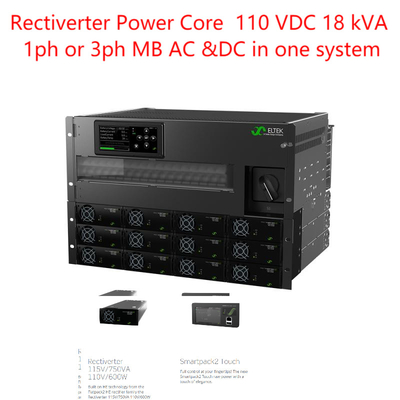

Rdzeń zasilający Eltek Recectiverter 110 VDC 18 kVA 1ph lub 3ph Do 18Kva AC i 14,4kW
Wyjście 110 V prądu stałego (nr części CIOR1207.1xxx)
Rdzeń zasilający Recverter łączy zasilanie AC i DC z kabiny
jedna wspólna jednostka, która zapewnia zasilanie rezerwowe AC dla
Obciążenia 3-fazowe lub jednofazowe AC oraz zasilanie 110 VDC dla obciążeń DC
i ładowania baterii.
Całkowita moc wyjściowa dla wyjścia AC i DC kabiny jest ograniczona do
maks. 24 kW.Limity mocy wyjściowej AC i DC można ustawić zgodnie z
dołączony ładunek.
Moduł rektortera:
Konwerter 3-portowy jednocześniezapewnia zasilanie dla obciążeń AC i DC.
Podczas przerwy w dostawie prądu Recverter110/1200 HE zasila obciążenia prądem zmiennym za pomocą energii
przechowywane w akumulatorze.
Kluczowe cechy:
WEJŚCIE/WYJŚCIE 230/400 V AC
WEJŚCIE/WYJŚCIE TRÓJFAZOWE (Y).
JEDNOFAZOWE WEJŚCIE/WYJŚCIE
WEJŚCIE/WYJŚCIE 110 V DC
CAŁKOWITA MOC AC + DC 24 KW
MAKS. MOC WYJŚCIOWA AC 18 KVA
MAKS. MOC WYJŚCIOWA DC 14,4 KW
OPCJA DYSTRYBUCJI ZASILANIA 1-FAZOWEGO
OPCJA DYSTRYBUCJI ZASILANIA TRÓJFAZOWEGO
WBUDOWANY RĘCZNY PRZEŁĄCZNIK BYPASSU
WBUDOWANA TECHNOLOGIA TRANSFERU
150% ZDOLNOŚĆ PRZECIĄŻENIA, 15S
600% PRĄDU SZYBKIEGO WYŁĄCZENIA, 20MS
MOŻLIWOŚĆ PODŁĄCZENIA NA GORĄCO
KONTROLER SMARTPACK 2
MOŻE PRACOWAĆ RÓWNOLEGLE Z
PROSTOWNIKI FLATPACK2
GLOBALNA ZGODNOŚĆ
OPATENTOWANA TECHNOLOGIA
Dane techniczne:
| |
| Modele / informacje dotyczące zamawiania | 24 kW, 400 V 3 fazy |
| Rodzina produktów CIOR1207.1xxx |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślne) / (regulowany zakres)1) 230 VAC / 200–240 VAC 400 VAC 3 fazy (Y) / 346–415 VAC |
| Częstotliwość (domyślny tryb falownika) 50 Hz (adaptacyjna) |
| Częstotliwość (ustawiany tryb falownika) 50 Hz, 60 Hz lub ostatnia synchronizacja 50/60 Hz (adaptacyjna) |
| Moc maksymalna (ciągła / przeciążeniowa (<15s) ) 14,4 kW (18 kVA) / 24 kVA |
| Prąd maksymalny/faza (ciągły / przeciążenie (<15s) ) 78ARMS / 104,4ARMS | 26 RAMION / 34,8 RAMION |
| Prąd (maksymalny) Szybkie wyzwolenie/faza (20ms) 384 A (6 x nominalne) | 128 A (6 x nominalne) |
| Podtrzymanie (spadki napięcia) (przed przełączeniem na akumulator) > 5 ms przy obciążeniu 14,4 kW |
| THD < 1,5% przy obciążeniu rezystancyjnym |
| Funkcje wyjściowe Bezpiecznik w L i N, możliwość podłączania podczas pracy |
| DANE WYJŚCIOWE DC |
| Napięcie (domyślnie) / (zakres regulacji) 122,5 VDC / 97 - 145 VDC |
| Moc (maksymalna przy nominalnym wejściu) 14,4 kW 2) |
| Prąd (maksymalny @VOUT ≤ 108 VDC) 133 A2) |
| Czas podtrzymania, maksymalna moc wyjściowa >10ms;VOUT > 41 V DC |
| Funkcje wyjściowe Zabezpieczenie przed zwarciem, wyłączenie przepięciowe, zbiorcze połączenie wyjścia DC do śruby M8 |
| WPROWADZANIE DANYCH |
| Napięcie zasilania AC (3 fazy Y) 185 - 275 VAC, (jedna faza) 320 - 475 VAC , (3 fazy Y) |
| AC Prąd/faza (przy znamionowym napięciu wyjściowym) (w zależności od typu modułu) 84-144 ARMS 4) | 28-48 RAMION 4) |
| Częstotliwość (domyślnie: zakres synchronizacji) 47-53 i 57-63 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) 47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD > 0,99 przy obciążeniu 50% lub większym / < 3,5% |
| Nominalne napięcie prądu stałego / rozszerzony zakres (bez przeciążenia)3)102 - 145 V prądu stałego / 90 - 102 V prądu stałego |
| Prąd stały (maksymalny) 150 A / 216 A podczas przeciążenia (15 s) |
Bezpiecznik w L i N, możliwość podłączania podczas pracy, warystor, możliwość podłączania podczas pracy Funkcje wejściowe Wejście AC indywidualne zaciski śrubowe 10 mm2 dla L1,L2,L3 lub L1,L1,L1 + N i PE Zbiorcze podłączenie wejścia DC do śruby M8 Masowe podłączenie akumulatora prądu stałego do śruby M8 |
| OPCJE |
| Sterowanie i monitorowanie (patrz arkusz danych Smartpack2) Smartpack2, w tym podstawowy monitor przemysłowy i monitor I/O typu 2 |
| 1-biegunowa dystrybucja AC (podłączenie L bezpośrednio do MCB) 1-18 szt., 2-20A, charakterystyka C lub B | 1-18 szt., charakterystyka 2-20A, C lub B |
| 3-biegunowa dystrybucja AC (połączenie L1-L3 bezpośrednio na MCB) - | 1-6 szt., charakterystyka 2-20A, C lub B |
