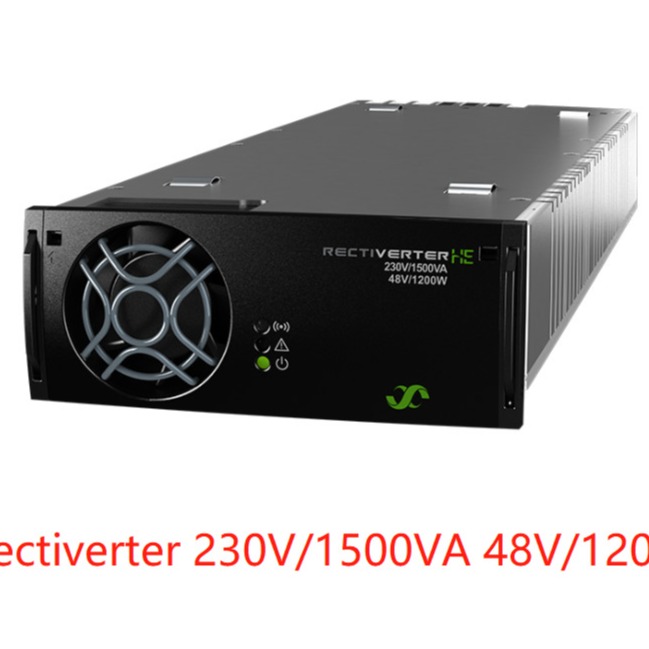

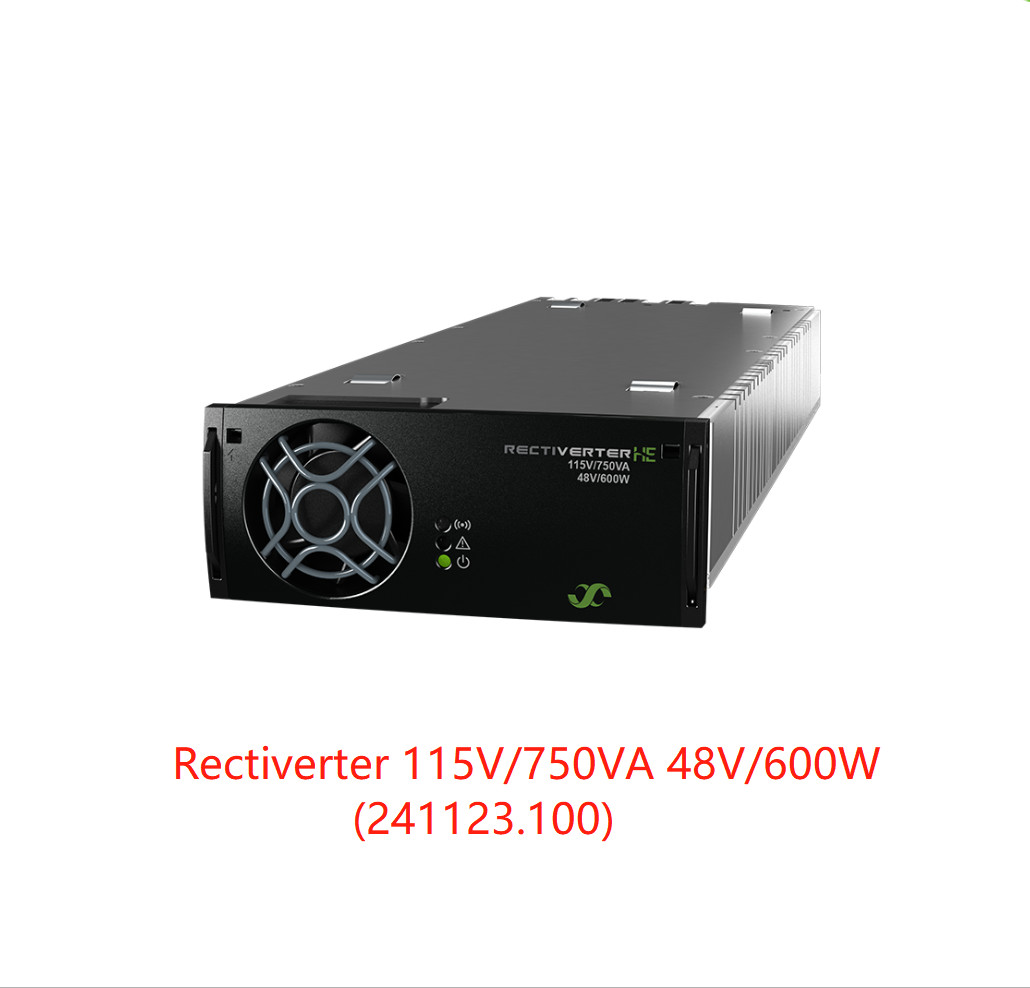

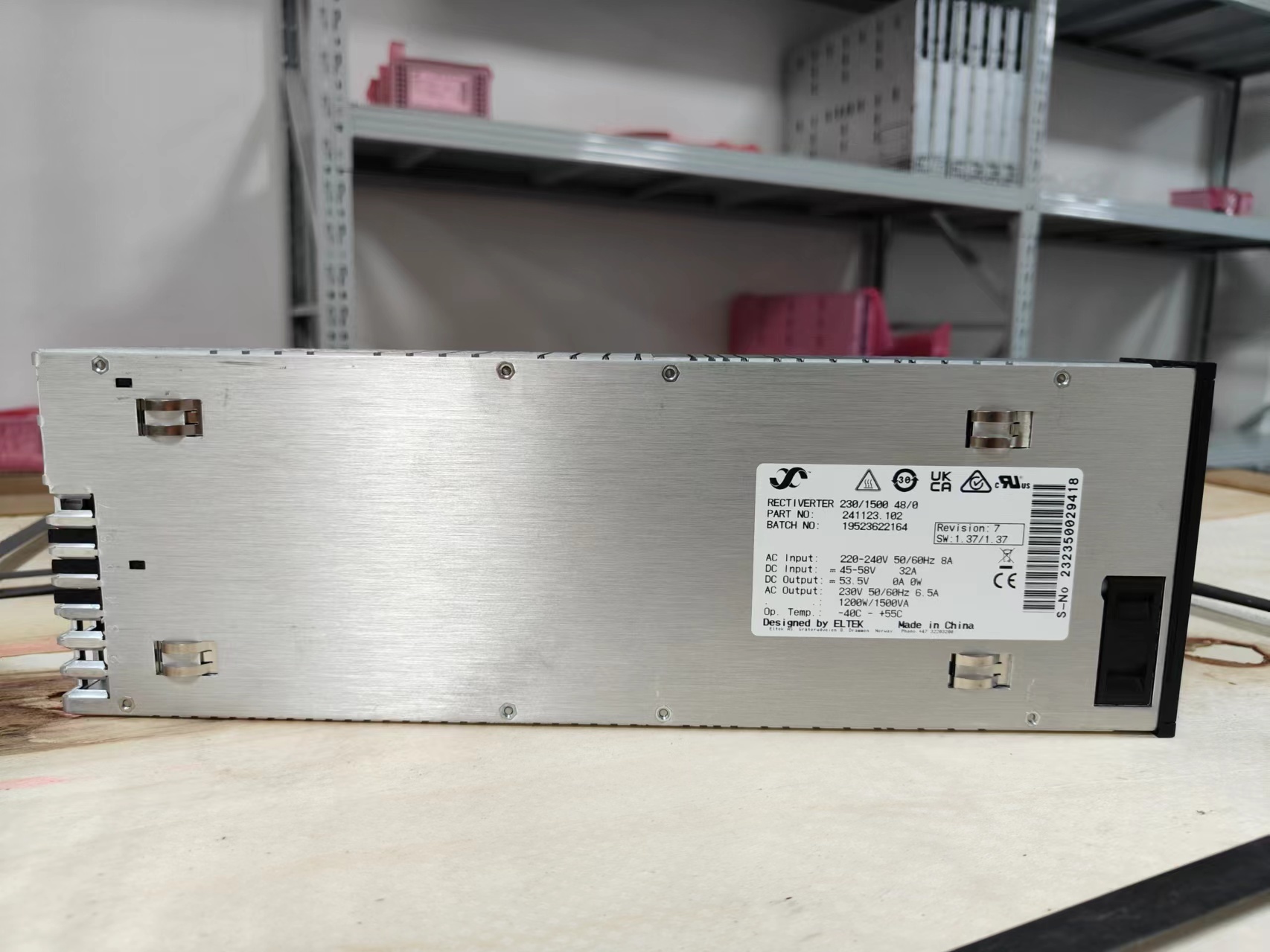

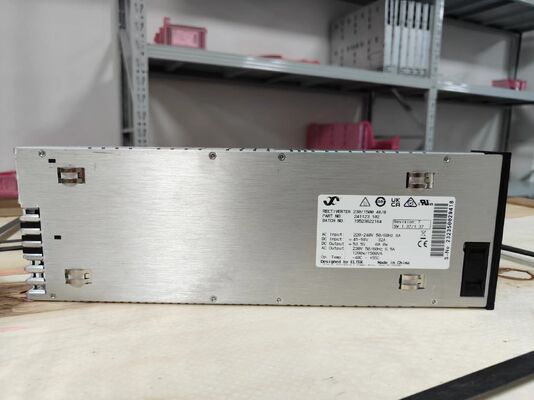

Modele / informacje do zamówienia 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|
| Numer katalogowy 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślne) / (zakres regulacji) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Częstotliwość (domyślny tryb falownika) 50 Hz (adaptacyjna) 60 Hz (adaptacyjna) |
| Częstotliwość (ustawiany tryb falownika) 50 Hz, 60 Hz lub ostatnia synchronizacja 50/60 Hz (adaptacyjna), 94-106 Hz5), 74-76Hz5) |
| Maksymalna moc (ciągła / przeciążenie (<15s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Podział obciążenia ± 5% mocy czynnej od 10 do 100% obciążenia |
| Maksymalny prąd (ciągły / przeciążenie (<15s)) 6,5 ARMS/ 8,7 rokuRMS |
| Prąd (maksymalny) Szybkie wyzwalanie (20 ms) 32 A (6 x nominalnie) |
| THD < 1,5% przy obciążeniu rezystancyjnym |
| Bezpiecznik w L, podłączany na gorąco, warystor |
| DANE WYJŚCIA DC |
| Napięcie (domyślne) / (zakres regulacji) 53,5 VDC/ 43 - 58 VDC |
| Moc (maksymalna przy nominalnym wejściu) 1200 W1)150 W 0 W2)600W1)75 W 0 W2) |
| Prąd (maksymalny @VNA ZEWNĄTRZ≤ 48 VDC) 25 A1)3,13 A-2)12,5 A1)1,56 A -2) |
| Podział prądu (10 - 100% obciążenia) ±5% maksymalnego prądu od 10 do 100% obciążenia |
| Statyczna regulacja napięcia (obciążenie 10 - 100%) ±0,5% |
| Dynamiczna regulacja napięcia ±5,0% dla 10-90% lub 90-10% zmian obciążenia, czas regulacji <50ms |
| Tętnienie < 200 mVPP, pasmo 30 MHz |
| Ochrona Odporny na zwarcie, wyłączenie nadnapięciowe, odwrócona polaryzacja, odwrócona polaryzacja i bezpiecznik |
| DANE WEJŚCIOWE |
| Napięcie wejściowe sieci AC (zakres / rozłączenie NN) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| Prąd AC (maksymalny) 11,5 ARMS9,1RMS 3)8,2RMS 3)11,3RMS10.1RMS 3)9,2RMS 3) |
| Częstotliwość (domyślnie: zakres synchronizacji) 47-53 i 57-63 Hz 47-53 i 57-63 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) 47-53 Hz, 57-63 Hz lub obie (adaptacyjne) |
| Współczynnik mocy / THD > 0,985 przy 50% obciążeniu lub większym / < 3,5% |
| Bezpiecznik ochronny wejścia AC w L i N, podłączany podczas pracy, warystor |
| Napięcie znamionowe DC / rozszerzony zakres4)45 - 58 VDC/ 40 - 45 VDC |
| Prąd stały (maksymalny) 32 A / 45 A podczas przeciążenia (15 s) 16 A / 22,5 A podczas przeciążenia (15 s) |
| INNA SPECYFIKACJA |
| Sprawność >96% (tryb sieciowy), >94% (tryb falownika) >92% (tryb sieciowy), >91% (tryb falownika) |
| Izolacja 3,6 kVDC- ACPortydo PE, 3 kVAC- ACPortydo DCPort/MOŻE, 710 VDC- DCPortdo PE, 60 VDC- DCPortaby móc |
| Alarmy: Czerwona dioda LED Wyłączenie niskiego i wysokiego napięcia wejściowego sieci, Wyłączenie wysokiej i niskiej temperatury, Awaria Rectivertera, Przekaźnik alarmowy [NO max 75 VDC/ 100 mA] Wyłączenie przepięcia na wyjściu, Awaria wentylatora, Alarm niskiego napięcia wyjściowego, Awaria szyny CAN, Szyna Sync (wyjście ACLUBAlarmy wyjścia DC) utracone i nieudana synchronizacja |
| Ostrzeżenia: Żółta dioda LED Rectiverter w trybie obniżenia mocy lub w trybie ograniczenia mocy lub prądu na porcie DC lub AC, Zdalne ograniczenie prądu wyjściowego aktywowane, Utrata komunikacji CAN ze sterownikiem |
| Normalna praca: Zielona dioda LED Wyjście AC i/lub wyjście DC włączone i ok |
| MTBF (Telcordia SR-332 Iss.I metoda III (a)) 260 000 godzin (@ Tambient : 25 °C) |
| Temperatura pracy -40 do +75°C (-40 do +167°F), wilgotność 5–95% RH bez kondensacji |
| Obniżenie wartości temperatury powyżej 55°C (131°F) 1200W do 480W @ 75°C (167°F) dla każdego wyjścia AC i DC (całkowita moc 2000W do 800W) |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga 109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 funta) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, C22. 2 nr 107,3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006, EN50121-4:2016+A1:2019, -5:2017+A1:2019 ETSI EN 300 386 V2.1.1, FCC CFR 47 Część 15
|
|
UE 2015/863 (RoHS) i 2012/19/UE (WEEE) / ETSI EN 300 019: 2-1 (klasa 1.2) i 2-2 (klasa 2.3)
Środowisko Normalne warunki pracy zgodnie z normą IEC 62040-5-3:2016, punkt 4.2.Należy poinformować o innych warunkach pracy zgodnie z normą IEC 62040-5-3:2016, paragraf 4.3
|
|
1) Priorytet ma obciążenie AC.Maksymalnydo dyspozycjiMoc wyjściowa DC i prąd są zależne od 3) Jeśli port DC jest przeciążony ciągnąc napięcie poniżej 43V, prąd wejściowy może wzrosnąć powyżej tego poziomu.natychmiastowe obciążenie AC i napięcie wejściowe AC;tj. maksymalnie 800W/16,6A przy pełnej mocy AC i nominalnej 4) Zmniejszona wydajność - brak obsługi przeciążenia, a dla wyjścia 200 - 240 VAC THD wzrośnie, a wejście dla 230VAC.maksymalne obniżenie mocy wyjściowej (do 970 W dla 230 VAC @ 40 VDC)
2) Port DC musi być nadal uważany za port dwukierunkowy;napięcie będzie obecne, jeśli zasilanie sieciowe 5) Wdrożone od czasu wydania produktu, prosimy o sprawdzenie z działem sprzedaży w celu uzyskania wymaganych wersji HW/FW
|
