Eltek Industrial bulk feed Telecom Power IBF AC/DC z wyjściem 24-220 VDC 2KW-16KW Power System (nr części: CIO20405.xxx
19-calowy system zasilania rdzenia zasilania
Przemysłowe zasilanie zbiorcze (IBF) jest przeznaczone do systemów z wyjściem 24-220VDC, od 2-16KW mocy wyjściowej.
Rdzeń zasilający jest zbudowany wokół prostowników Flatpack2 i jest przeznaczony do zastosowań takich jak rozdzielnice, telekomunikacja, oświetlenie awaryjne i systemy alarmowe,
Jego kompaktowa konstrukcja i prosta instalacja sprawiają, że jest to potężny 19-calowy zasilacz.
Jednostka IBF może być używana jako samodzielny system lub jako zintegrowana jednostka z naszymi systemami IBB razem z prostownikami Flatpack2.
KLUCZOWE CECHY:
• KOMPAKTOWA KONSTRUKCJA
• PROSTA INSTALACJA
• WEJŚCIE 85-300 V AC
• DOM DO 8 PROSTOWNIKÓW
• WYJŚCIE 2-16 KW
• WYDAJNOŚĆ PASZY LUZEM
• MAKSYMALNA MOC WYJŚCIOWA 300 A DC
• GRAFICZNY TFT 3,2”
• ETHERNET DO ZDALNEGO
• PROTOKÓŁ SNMP Z PUŁAPAMI
• 6 CYFROWYCH WYJŚĆ PRZEKAŹNIKOWYCH
• 6 WEJŚĆ CYFROWYCH
• GLOBALNA ZGODNOŚĆ
• OPATENTOWANA TECHNOLOGIA HE
APLIKACJE
NARZĘDZIA ENERGETYCZNE
• Rozdzielnice niskiego i wysokiego napięcia
• Transformator i podstacje
• Wytwarzanie i dystrybucja energii
• Kontrola i ochrona
• system Scada
• Sprzęt komunikacyjny
INFRASTRUKTURA KOLEJOWA I METRA
• Kontrola i ochrona
• Sygnalizacja
• Systemy bezpieczeństwa
TELEKOMUNIKACJA/BEZPRZEWODOWA
• LTE/4G/WiMAX
• Rozproszony system antenowy
• Szerokopasmowy
• Radiostacje bazowe/lokalizacje komórkowe
Dane techniczne:
| SPECYFIKACJA TECHNICZNA |
| |
Model |
IBF-AC/DC-1PR-Std.Basic |
IBF-AC/DC-2PR-Std.Basic |
IBF-AC/DC-1PR-Ind.Basic |
IBF-AC/DC-2PR-Ind.Basic |
|
| |
Numer części |
CIO20405.xxx |
CIO20806.xxx |
CIO20405.xxx |
CIO20806.xxx |
|
| |
DANE WEJŚCIOWE |
|
|
|
|
|
| |
Zakres napięcia) |
85 - 300 AC |
|
| |
Ochrona przed przepięciami |
Klasa OVP 2 |
|
| |
Ochrona wejścia AC sieć TN |
3*25 A MCB (jednobiegunowy) |
3*40 A MCB (jednobiegunowy) |
3*25 A MCB (jednobiegunowy) |
3*40 A MCB (jednobiegunowy) |
|
| |
Ochrona wejścia AC Sieć IT |
1*32 A MCB (trzy bieguny) |
1*63 A MCB (trzy bieguny) |
1*32 A MCB (trzy bieguny) |
1*63 A MCB (trzy bieguny) |
|
| |
Ochrona wejścia w prostownikach |
Indywidualny bezpiecznik w modułach prostownikowych |
|
| |
Połączenie |
Indywidualny zacisk śrubowy 6 mm2
Zacisk śrubowy PE, maks. 6 mm2i końcówkę kablową M5 bezpośrednio do obudowy
|
|
| |
DANE WYJŚCIOWE |
|
|
|
|
|
| |
Napięcie (domyślne) |
24-125 VDC |
24-220 V DC |
|
| |
Moc (maksymalna) @ wejście nominalne |
8000 W |
16000 W |
8000 W |
16000 W |
|
| |
Prąd (maksymalny) przy wejściu nominalnym |
Zobacz poprzednią stronę lub odpowiedni arkusz danych Flatpack2 |
|
| |
Niezabezpieczone wyjście zbiorcze |
• |
|
| |
Wyjście zbiorcze połączenia |
śruba M8 |
|
| |
Wbudowany bocznik baterii |
• |
|
| |
Ochrona wyjścia w prostownikach |
Blokowanie OR-ing FET lub bezpiecznik, odporny na zwarcie i ochrona przed wysoką temperaturą |
|
| |
KONTROLA I MONITOROWANIE |
|
|
|
|
|
| |
Jednostka monitorująca |
System sterowania Smartpack 2 ze standardowym Basic |
System sterowania Smartpack 2 z Industrial Basic |
|
| |
Operacja lokalna |
Wyświetlacz i klawisze, interfejs WWW za pośrednictwem standardowej przeglądarki |
|
| |
Zdalna obsługa |
WebPower (interfejs WEB, protokół SNMP i e-mail) |
|
| |
Przekaźniki alarmowe (połączenie: zacisk ≤ 1,5 mm2) |
6 x styki bezpotencjałowe (NO, NC, C) [Max 75 VDC/1,0 A] |
|
| |
Przekaźniki alarmowe (połączenie: zacisk ≤ 1,5 mm2) |
- |
3 x styki bezpotencjałowe (NO,NC,C) [Max 300 VDC/0,1 A] |
|
| |
Wejścia cyfrowe |
6x NO/NC |
|
| |
MODBUS |
TCP/IP |
TCP/IP i RTU |
|
| |
Porty komunikacyjne |
RJ45 |
RJ45, RS232, RS485 |
|
| |
Pomiary symetrii baterii |
- |
• |
|
| |
Pomiary bieżące |
Prostownik, akumulator i prąd obciążenia |
|
| |
Alarmy |
Alarmy niskiego i wysokiego napięcia wyjściowego (poziomy podrzędne i główne) Alarm zwarcia doziemnego, alarm temperatury, alarm awarii wejścia AC, alarm wyłącznika obciążenia i wyłącznika baterii i wiele więcej |
|
| |
INNE SPECYFIKACJE |
|
|
|
|
|
| |
Izolacja |
3.0 kVAC - wejście do wyjścia
1,5 kVAC - wejście do ziemi
0,5 kVDC- wyjście do ziemi (1,5 kVDC dla prostowników 110 i 220 V)
|
|
| |
Temperatura robocza |
-40 do +45°C (-40 do +113°F), wilgotność 5–95% RH bez kondensacji Moc wyjściowa spada w wysokiej temperaturze, patrz arkusz danych odpowiedniego prostownika |
|
| |
Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
|
| |
Wymiary [SxGxW] |
482*432*222mm (5U) |
482*432*267mm (6U) |
482*432*222mm (5U) |
482*432*267mm (6U) |
|
| |
Waga (bez prostowników) |
17 kg |
16 kg |
17 kg |
16 kg |
|
| |
STANDARDY PROJEKTOWE |
|
|
|
|
|
| |
Bezpieczeństwo elektryczne |
EN 60950-1 |
|
| |
EMC |
ETSI EN 300 386 V.1.6.1
EN 61000-6-1 / -2 / -3 / -4 / -5 (w zależności od modułu)
|
|
| |
Środowisko |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
| |

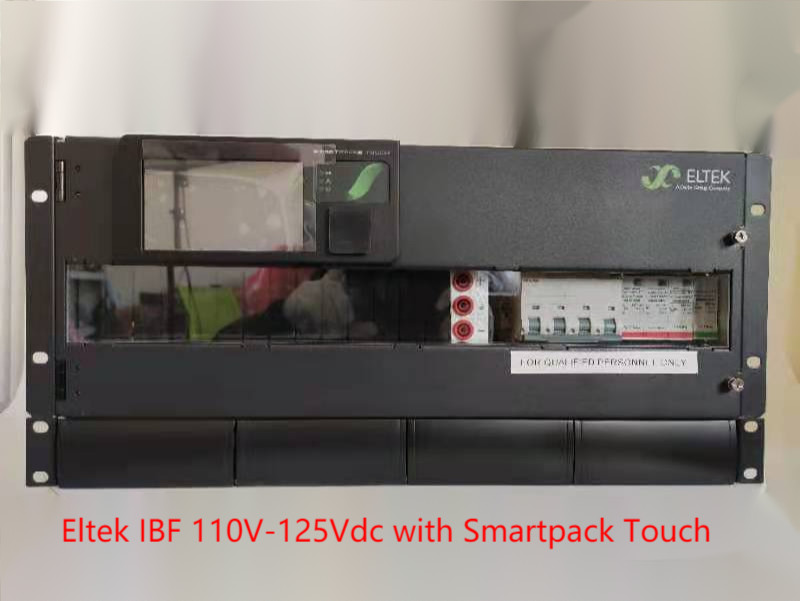

Przedni widok:
